Interesante antena direccional TDJ de 13Dbi.
Buenas y saludos!
Recientemente el colega y amigo Mauricio Allende (Maptrece) me hizo llegar a través de mi correo electrónico, fotografías y planos de una antena comercial Antena Panel TDJ 13DBi que había comprado y puesto al descubierto
Me pareció interesante la antena y después de estudiarla detenidamente me dipuse a elaborarla con unas pequeñas modificaciones en cuanto a los materiales a usar pero respetando las medidas originales en cuanto a la separación de los elementos que me suministró Maptrece.
Estas son las fotografías y los planos preparados por Mauricio:
La antena la elaboré de la siguiente manera:

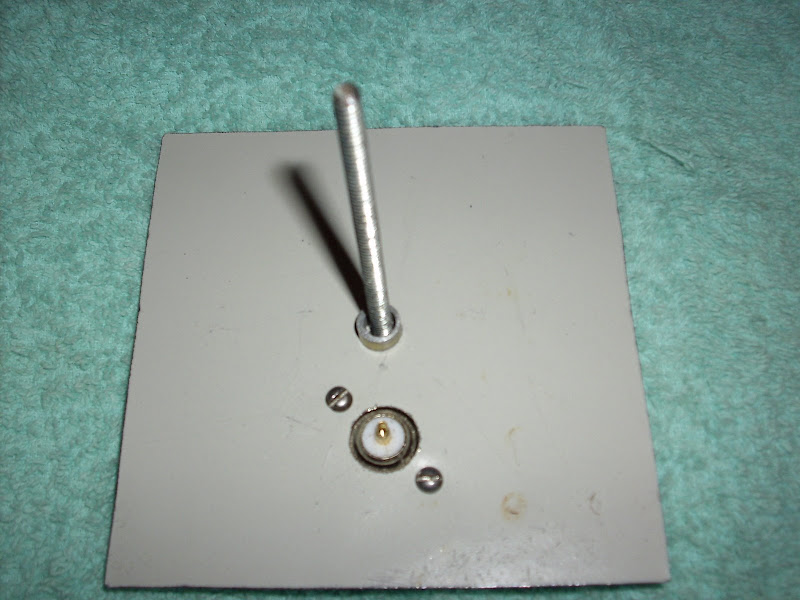

De una fuente de poder desechada de un viejo Pc tomé la tapa que usé para construir el reflector de 13Cm x 13m. y la antena cuadrada de 56mm x 56mm y del fondo de un viejo reproductor de cintas corte los 3 directores de 45mm x 45mm, 40mm x 40mm y 35mm x 35mm.
Agrandar

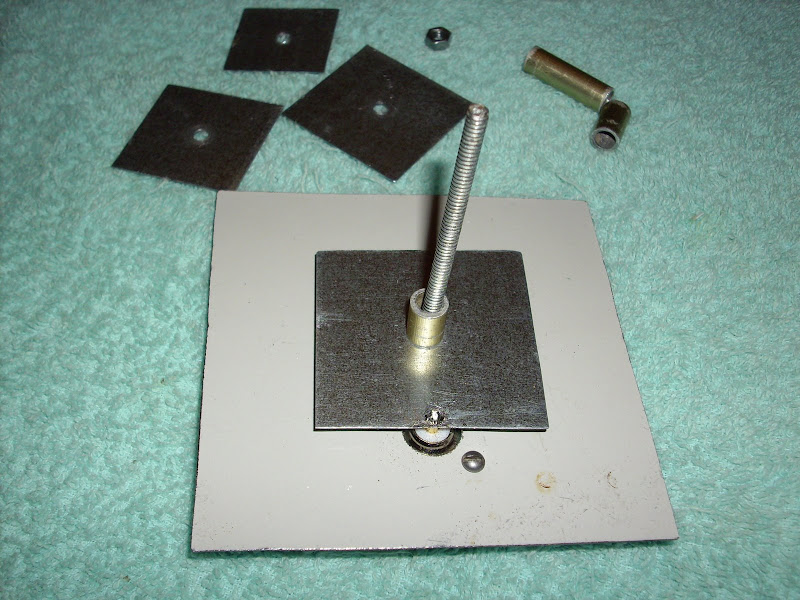

La pieza matálica con 3 huecos servirá para elaborar posteriormente un soporte para la antena. En el centro se encuentra un pedazo de tubo de cobre de los usados en las cocinas de gas doméstico y mide aproximadamente 6.5Cm.
Una vez hecho los agujeros para alojar el conector N macho, y el vástago central que soporta la antena y los 3 directores. Se hicieron las correspondientes marcas en el tubo de cobre y se soldaron los componentes.
Como los elementos eran de diferentes colores, decidí unificarlos forrando las piezas con mi infaltable ayudante, el adhesivo de papel de aluminio

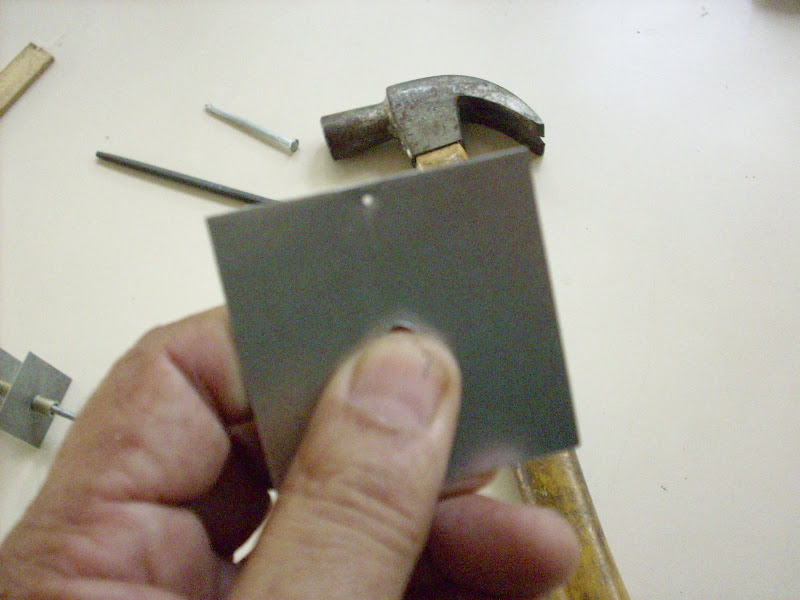

Con la lamína con 3 huecos mencionada antes, hice una pieza para servir de soporte colocada sobre un trípode de una cámara digital.
Presentación final.
Hágan la antena. Es realmente muy buena y rendidora.
Espero les haya gustado.
Saludos.
Octavio Rossell Daal.
Administrador.
PARA VER VER MAS ANTENAS O IDEAS SOBRE ANTENAS WIFI: Haz clik aquí.
maptrece on 23 Oct 2008 at 12:33 pm #
Octavio como anda en wabemon?
Te mando los pasos de la que confeccione .?
tache199 on 23 Oct 2008 at 8:47 pm #
Buenas y saludos Maptrece!
He explicado el porque prefiero no postear los resultados pero no obstante voy a compararla con otras antenas y colocaré los resultados.
No tienes que preguntar. Acuérdate que este blog es para compartir. Envíalo por Email y yo lo coloco aquí.
Saludos
Octavio Rossell Daal.
Administrador.
Katho on 11 Jan 2009 at 11:23 pm #
Octabio, gran blog el que tienes, en un dia he aprendido mas que varios meses googleando.
Sobre esta antena, no me queda claro donde va con ectado en conator N, va al centro o un poco corrido????,
atento a tu Respuesta
Claudio
tache199 on 19 Jan 2009 at 4:25 pm #
Buenas y saludos Katho!
Gracias por vistar el blog y por tu participación.
La antena (Los elementos) son simétricos(Cuadrados). Puedes colocar el conector N hembra en cualquiera de los lados del elemento activo.
Mañana voy a colocar otro post sobre esta entena con otra alternativa para armarla.
Espera hasta mañana para que la veas. LLeva un dibujo muy explicativo.,
Saludos.
Octavio Rossell Daal.
Administrador.
Manolo on 01 Feb 2009 at 7:03 pm #
Despues de provar otras alerativas me decidi a probar tu antena los resultados han sido excelenes.Sigue con el blog es de gran ayuda.
Un saludo y mil gracias por la ayuda.
tache199 on 02 Feb 2009 at 4:22 pm #
Buenas y saludos Manolo!
Gracias por visitar el blog y por participar en él.
Si gustas puedes ampliar tus comentarios y contarnos que diferencias tienes con la que usabas antes.
Saludos.
Octavio Rossell Daal.
Administrador.
GonzalesC on 21 Feb 2009 at 4:05 pm #
Hola otra vez… una pregunta, quizas tonta pero tengo que hacerla, para soldar las partes de esta antena, o de cualquier otra, (aunque me parece que seria mas complicado) se puede usar “soldadura en frio”?
tache199 on 22 Feb 2009 at 3:04 pm #
Buenas y saludos GonzalesC!
Por supuesto. La única precaución es que las láminas entren muy ajustadas al vástago para que exista buen contacto.
Lo anterior lo expliqué en este mismo blog en el post “Resolviendo problemas de soldadura”. (Haz click aquí).
Saludos.
Octavio Rossell Daal.
Administrador.
tomynahia on 08 Mar 2009 at 10:03 pm #
Estimado Tache 199, felicitaciones por tu blog, mas que util a todos los que queremos aprender a realizar antenas,incluso cuando podemos comprarlas, deseo compartir una experiencia y aprovechar tu bondad para solicitar auxilio,porque estoy desconcertado:
a 400 mts de mi casa hay un nodo abierto y automatico,libre,zona con arboles,su antena ,30-40 mts de altura,( se comenta que vamos al wifi libre,de hecho en San Luis ,una de las provincias, ya hay wifi gratis para todo el mundo,y aca en buenos aires,hay muchos , de las 45 que estoy captando tres cuartas partes son señales libres,de 11MB) comence probando con un adaptador usb y antena omnidideccional de 5DB y cable de baja perdida a 10 mts de altura,como no era suficiente la señal captada me jugue y compre una fabulosa antena grillada de 24 DB seguro de ahora si, seguro,pero que decepcion,el programa NetStumbler indica que capta unas 45 señales,incluso a 10 kmts de distancia pero nunca supera el 30% la intensidad de señal, y Windows me dice “esta conectado pero la conectividad es muy baja o nula” ! exactamente igual que con la antenita omni de 5db, solo que ahora tengo 100 dolares menos y una frustracion galopante…¿como puede ser? no lo entiendo…por eso estoy pensando usar algunas de tus antenas para ver si lo logro,tengo una idea loca,colocar dos antenitas arriba a 10mts una apuntando hacia algun nodo,y la otra hacia abajo,suponiendo,imaginando,mas bien deseando que la primera recepcione y la segunda transmita (como repetidora,sin cables) a otra que abajo,quiza con el adaptador usb en una especie de paraboloide,o la antena grillada con un metro de cable coaxil de baja perdida solamente , o el cable prolongador de usb de 5 mts…
Que tal como la ves? delirante no? Gracias anticipadas por tu atencion a estas lineas, Afectuoso abrazo,
Hector ,de Hurlingham, Argentina, Saludos a todos .
(lo envio de nuevo,porque el anterior no lo encuentro en ningun lado, parece que no llego)
tache199 on 09 Mar 2009 at 12:41 pm #
Buenas y saludosHéctor!
Gracias por visitar el blog y por tu participación.
Deseo empezar por aclararte que mi especialidad es hacer las antenas y mis conocimientos en otras áreas no son tan extensos pero sinembargo algo podemos hacer por tí.
Lo primero que se me ocurre por tu relato es que posiblemente tu estés en lo que llaman “zona de sombra” ya que la otra antena que genera la señal está bastante alta.
Lo primero que puedo recomendarte es que con la antena de reflector parbólico que compraste intentes orientarla hasta donde consigas la mayor intensidad de señal. Para ello es conveniente trabajar con otra persona que monitorée los cambios a medida que la muevas. Estando las antenas a esa distancia no deberías tener ningún problema de conexión. Por otra parte, recuerda que la orientación de esa antena ES MUY CRITICA por lo que una inclinación de más o de menos grados puede afectar notablemente la señal. Es entonces que la ayuda de otra persona se hace indispensable para que te indique hacia donde moverla. Intenta primero moverla horizontalmente hasta conseguir la mejor señal escogiendo el Ap que deseas captar. Luego lo haces moviendo verticalmente la antena.
Creo que con eso puedes remediar tu problema. Inténtalo y nos comentas tus resultados.
Nota: He revisado la bitácora y no encuentro ningún otro mensaje tuyo. Así que tienes razón. No me llegó el anterior.
Saludos.
Octavio Rossell Daal.
Administrador.
tomynahia on 09 Mar 2009 at 6:53 pm #
!Gracias por responder pronto amigo Teche 199.te cuento mis experiencias de ayer y hoy:
pensando en la diferenecia de alturas de las antenas ,baje la mia ,que es una antena grillada de aluminio,24 DB,de un metro de ancho y 70 cmts de alto y el sensor a 45cmts,posiblemente un simple dipolo, baje el caño,(! que trabajo!) y oriente la antena mas para arriba y ahi empezo a tomar mas señales y hay dos de ellas que llegan a una SIGNAL+ DE 45, y tienen su circulo en verde claro,si en esta situacion ,en la utilidad de Windows le doy a “conectar”despues de un minuto me dice “que no puede conectarse y que seguira intentandolo” y si le doy a Internet Explorer “que no se puede hallar el servidor”.
Tengo la pc en la cocina en este momento y a la salida de la cocina coloque momentaneamente el caño, son tres caños ,grueso ,mediano ,fino soldados y arriba le coloque una gran arandela con cuatro perforaciones para los alambres que lo sujetan y me permiten girarla facilmente los 360 grados, puedo ver sin dificultades la intensidad actual de la señal que me interesa que son las dos ultimas en NetStumbler, y esas son los mejores parametros que puedo lograr,
¿sera que tengo que elevar mas la antena? ¿sera que tengo que configurar algo que no se ? sali a caminar,esta cerca y pude ver que hay antenitas,en la misma manzana, casi debajo de las varias antenas del nodo ,apuntando hacia arriba,mientras que alguna de las antenas del nodo apuntan hacia abajo,supongo que enlazan con exito,
Al ponerme en contaco con el fabricante de la antena hace unos minutos me dice que revise con un tester si hay continuidad en el cable que el mismo me vendio,esto no me ayuda nada,
y yo necesito urgente la conexion a internet para mis trabajos pendientes que se me van acumulando y creo que en esta situacion ni contratando un servicio pagado lo lograria a menos quizas de colocar una torre de varios tramos y varios dolares.
Seguire ensayando,y comentare los resultados,y si hay alguna idea que puedas compartir te lo agradecere mucho, estamos en contacto,Envio un Afectuoso Saludo y gracias, Hector
tache199 on 09 Mar 2009 at 11:41 pm #
Buenas y saludos Héctor!
Oye, no me parece descabellado lo que te indica el vendedor.
Yo se como hacer los latiguillos y en 2 oportunidades tuve problemas con una antena y al revisar el latiguillo encontré que había continuidad entre la malla y el vivo. Al abrirlo encontre que un duende había colocado un pedacito de un pelo de la malla que hacía contacto entre la masa del conductor y el vivo (!!!).
Prueba que no perderás nada. Revisa si hay continuidad entre la masa y el vivo. Si lo sugirió el vendedor es porque seguramenter ya le ha sucedido antes.
Lo que comentas de las Ap en tu vecindario tiene que ver con lo que te recomendé en el post pasado. A lo mejor es sólo cuestión de ubicar correctamente la dirección de la antena.
Hay que hacerlo m u u u u y l e n t a m e n t e…
IMPORTANTE
A veces es más fácil tomar la señal por rebote cuando hay obstáculos como árboles y construcciones. No necesariamente tienes que colocarla de frente al Ap que deseas conectar. No descartes ninguna orientación. Yo me conecto a un router que tengo colocado después de 5 paredes y la señal la tomo casi a 45º es decir; POR REBOTE.
Si no se resuelve con las pruebas anteriores yo recurriría a elevar la antena.
Espero tus comentarios.
Saludos.
Octavio Rossell Daal.
Administrador.
tomynahia on 11 Mar 2009 at 1:10 am #
Hola amigo Teche 199, gracias por tu comentario,ahora bien,yo descarte la sujerencia del vendedor y fabricante,que es ingeniero y muy experimentado,porque me parecio demasiado simple ,aunque en todos los cursos de electricidad y electronica,siempre nos dicen que empecemos por pensar que la solucion es simple,solo hace falta ver el problema adecuadamente, y muchas veces es asi, tambien la descarte`porque pense que si el circuito estuviera abierto o en cortocircuito, a esas frecuencias ,practicamente no funcionaria, si hasta tiene sensiblidad suficiente para tomar señales a 10 Kmts !!! con una baja SNR, 6, 7 o algo asi,y las de mas cerca entre 20 y 25 y hay dos que llegan a 40 y 45!!!
¿cuanta intensidad de sañal indicada en NetStumbler es necesaria como minimo para poder tomar internet? ¿no deberia poder conectarme con 40-45 de SNR? el circulo aparece verde claro que es el segundo mejor en la escala…
Cuando te ocurrio hallar un corto en el pigtail, ¿ funcionaba la antena? ¿ funcionaba mal?
Esto me recuerda que hace muchos años cuando andaba colocando y hacieno service de antenas de tv,varias veces me encontre como vos decis que un duendecito dejo un hilito de la malla del coaxil haciendo corto con el vivo y me parece recordar que funcionaba mal la recepcion; quizas el lo que me sucede.
Tambien estoy sospechando de los arboles, hay muchos arboles de 15 mts de altura ,incluso de 15 a 20, en todas direcciones pero me parece Murphi (asi era como se escribe? estaria muy enojado conmigo para que no pueda mi antena ver a ninguna antena de proveedor siendo que hay tantas.
Por ahora solo podria levantar la antena 5 mts mas ,agregando el cable prolongador de USB de 5mts, (decia el vendedor que mas que eso no conviene),¿tenes alguna experiencia con 5mts + 5 mts de USB?, ! y agregar 5 mts mas de caño 2 o 3 puldadas! y soldarlo abajo, y despues pedirle ayuda al Increible Hulk.
Y me queda tambien probar de variar la inclinacion vertical de la antena,esa es la parte mas trabajosa,por que hay que bajar el caño, lo mismo para testear el cable, me gustaria colocarle un motorcito paso a paso,aunque sea solo para las pruebas , creo que los radioaficionados colocan un rotor de antena, pero variar vtlmte es otro tema, tipico de los telescopios, y esto deberia ser bastante simple,eso creia yo hasta ahora,
Hoy no tuve tiempo ni de encender la pc ,vere si puedo hacerlo mañana,para continuar con los ensayos, ( ya veo que esto me va a salir mas caro que una vedette)
Seguimos en contacto, !Muchas Gracias ,y afectuosos saludos!, Hector
tomynahia on 11 Mar 2009 at 2:24 am #
Amigo Teche 199.esta vez te escribo respecto de esta antena que se ve atractiva,
facil de hacer,materiales asequibles, y probablemente muy eficaz.
1) ¿es una yagi-uda desconocida?
2) la antena propiamente dicha,es decir el cañito con cuatro elementos, ¿esta en el
aire ,sostenido por el contacto central de la ficha N, tomando al ultimo elemento?
3? De modo que el reflector va aislado al chasis o masa del conector?
4? Ese conector es enorme, el cable debe ser enorme, y caro ¿o no? a continuacion se
puede colocar un adaptador SMA para rg58 o LMR 400 similar? ya sabes , estoy
probando antena a 10 mts y todavia no tengo exito…
5) ¿Conoces algun programa de diseño que incluya esta antena?
6) El post y los dibujos de la variante, o alternativa,cuales son, en donde estan?
7) Nunca hice una (¿se nota no?)
Gracias por todo, Afectuosos Saludos, Hector
tache199 on 12 Mar 2009 at 2:25 pm #
Buenas y saludos Héctor!
Recuerda que en radiofrecuencia no existe el cortocircuito como lo conocemos normalemente.
Yo no uso NetStumbler. Mi analizador es el Wavemon para Linux que me parece más completo (Gusto personal) y te comento que me conecto con señales de -25 sin problemas. En todo caso son parámetros algo diferentes.
La antena no funcionaba como debía hacerlo y las conexiones eran muy inestables.
Yo también…
Antes de hacer esto nuevamente te recomiendo intentar conseguir la señal por rebote.
Cualquier rotor de antena de TV te servirá para la antena (Rotación horizontal) ya que ésta es liviana.
Saludos.
Octavio Rossell Daal.
Administrador.
tache199 on 12 Mar 2009 at 2:34 pm #
Buenas y saludos Héctor!
Es una antena comercial que básicamente sería una antena sectorial convertida en Yagi-Uda al agregaqrle los directores y el reflector. Nota que la alimentación está en “Cortocircuito”. (Ver la respuesta anterior).
2, 3, 4, 5.- El vástago central esta sostenido por el reflector. Hay continuidad en toda la antena. El siguiente dibujo es otra modalidad de la misma antena hecha con separadores. rel="nofollow">http://tache.gnu.org.ve/?page_id=173
Saludos.
Octavio Rossell Daal.
Administrador.
tomynahia on 12 Mar 2009 at 10:14 pm #
!Hola amigo Tache 199! Gracias por responder,
a) Mi SO es XP PRO ,asi que tengo que usar en Net Stumble,del linux,ni idea ,a algun dia quiero probarlo.
b)No hay esperanza de ningun rebote,ya probe girando la antena los 360 grados lentamente, esos parametros son los mejores ,por aca cerca,digamos 400 mts a la redonda no hay ningun edificio alto en donde pudiera rebotar la señal.
c)Tengo el caño de la antena atres mts de la pc,y puedo girarla facilmente el problema es variar verticalmente porque para eso no tengo mas remedio,por ahora que bajar el caño y ajustar a mano intuitivamente , ciegas a menos que levante una pequeña camara de CCTV conectada a un tv o pc,pero eso lo dejo par un poco mas adelante y si es necesario.
d) me gustaria conocer tu opinion acerca de usar 10 mts de cable prolongador de USB para sumarlo al pigtail de 10 mts,si has usado alguna vez esa medida,
e) Realmente es mas que interesante eso de que no hay cortocircuito en alta frecuecuencia, analizando un control remoto de alarmas y modificando habia visto unos comportamientos raros y solo pude sospechar algo en base a lo poco que he leido acerca de temas de radioaficionado,por cierto conoces algun articulo al respecto?
F)Recien me comunique con el fabricante, y medijo que la antena da cortocircuito medido con el tester, yo lo medi desde abajo sin desconectar el cable de 10 mts todavia, ayer y hoy hubo mal tiempo encima,varios cortes en el suministro de corriente electrica por alrredor de 14 hs asi que no pude hacer casi nada, pense que seria un simple dipolo.entonces daria circuito abierto,no se pudo seguir la conversacion.
G) Muchas gracias por contestarme lo de antena de esta pagian me gusta mucho vere si
puedo hacela, y que atrevido,ya estoy pensando en modificarla,y eso que todavia no hice ni una!!! gracias por los graficos,se dice que las ayudas visuales valen por mil palabras,por que facilitan la comprension.
!Un abrazo en la distancia amigo Teche199,seguimos en contacto,Gracias, Hector !
tache199 on 13 Mar 2009 at 12:24 pm #
Buenas y saludos Héctor!
Tengo una gran curiosidad por conocer como tienes instalada todo el aparejo; vale decir:
Cómo es la conexión entre el Pc y la antena,
Que tipo de cable trae la antena que compraste y cómo la conectaste al Pc,
Las otras antenas que has probado, que tipo de conexión usaste.
Puedes enviarnos unas fotos o unos dibujos explicativos?
De repente algo me ha llamado la atención que podría explicar el problema y dar una idea para resolverlo.
Espero tus comentarios.
Saludos
tomynahia on 13 Mar 2009 at 7:20 pm #
Hola amigo Teche 199, mira, no tengo mucho equipamiento ni he hecho tampoco muchas pruebas ,tengo imagenes de las cajas de de las cosa compradas pero tengo el scanner y la multifuncion desconectados ,de todos modos tratare de enviar un dibujo en pdf que ya hice solo que no se como insertarlo aca, no, no hay caso por mas que le doy al clic derecho no me sale ninguna opcion de insertar imagen o algo asi,tendras que iluminarme…
bueno,De la pc sale un cable usb de 1 m conectado al adaptador usb TP LInk TL-WN422G
le retire la antenita y alli conecte el cable de 10m UHF 95/30A con conectores macho hembra SMA en los extremos, y arriba la antena grillada de 24 DB, es todo,
1) Al principio habia comprado una placa pci Conceptronics 54 bps Wireless Network Card y una antenita omnidireccional de 5DB ,que viene con un metro de cable, colocados ,probados en una de las pcs no dio ningun resultado,nada de nada,
2) La segunda prueba fue comprar el adaptador USB, el pigtail de 10 mts de un cable mejor que el rg 58 segun el vendedor, el UHF 95/30A y los datos que me hizo disponible y el cable prolongador de USB de 5 mts que todavia no he usado.
Retire la placa pci de la pc ,instale el usb y con el coaxil de 10 mts lo levante, le hice previamente una especie de reflector con dos rejillas de 30 por 40 cmts de aluminio formando un angulo de 90 grados,
y tomaba unas 6 a 9 señales con un nivel del 30% mas o menos segun la utilidad de windows,insufificiente para lograr conexion.
3) La tercera, comprar una extaordinaria antena de 24 db,que viene con 1 m de cable y conector SMA, mas alla de lo que indicaba el vendedor que me decia que si con la 5db lograba eso, con una de 21 DB tendria de sobra , para tomar y repartir, el tambien piensa que algo esta mal y que ya tendria que haberme conectado,salvo la placa pci y la antenita de 5 DB ,todo lo compre en el mismo proveedor,que me parece gente seria y experimentada y solo dedicada a este rubro con ventas e instalaciones grandes en todo el pais…
4) Son las 19, tratare antes de que anochezca bajar el caño y revisar el cable con el tester
!Hasta luego ,Gracias, Saludos ,Hector
tomynahia on 13 Mar 2009 at 10:33 pm #
Hola amigo Teche, son las 22 hs, bueno,bajé el caño,y retiré el cable y lo probé tranquilamente y varias veces en mi mesa de trabajo, y esta aparentemente bien , no tiene corto ni cto abierto, hubiera sido lindo hallar algo por aca,pero no,nada…
Lo proximo que haré:
1) Usar sólo el cable de usb de 5 mts + la antena de 24 db,por si hay demasiada pérdida
de dbs en el pigtail…
2) !Poner toda la carne al asador! es decir sumar todos los cables que tengo que no son
muchos pero sumarán unos 15 mts de altura: 10 mts de coaxil + 5 mts de cable
prolongador de USB + la antena de 24 DB
3) El vendedor ya me esta sugiriendo levantar mas la antena ,y agregar materiales por un
el triple del gasto ya realizado, y me temo que no podre darle el gusto…
4) Estoy en un punto muerto pero no esta muerto quien pelea¿verdad?
5) Espero tu comentario, confio en tu experiencia,
Desde ya muchas gracias. Saludos, Hector.
Richard_20 on 25 Mar 2009 at 3:49 am #
Hola mi nombre es Richard hasta ahora no habia encontrado una pagina con este contenido pero que sus creadores sean chilenos…bkn
Bien io he estado investigando un poco el tema y me parece muy interesante, solo que soy un novato y como tal tengo muchisimas dudas como por ejemplo como la conecto al computador , si me hace falta un router por fa me interesa bastante el tema ya que estudio electronica y me gustaria que esta antena fuera mi proximo proyecto no si me puedes enviar la informacion a mi correo desde lo mas basico hasta lo mas complicado en respecto a esta antena mi correo es abigor_20@hotmail.com , el sitio esta filete ok me despido esperando una contestacion grax al Admin Xauuuuuuu
tache199 on 25 Mar 2009 at 1:04 pm #
Buenas y saludos Richard!
Gracias por visitar el blog y participar.
Te comento que soy venezolano y vivo en Barqusimeto, Estado Lara.
Se conecta al Pc a través de lu latiguillo (Pigtail) hecho con cable coaxial y 2 conectores que generalemnte son Tipo N que va a la antena y otro tipo Rp SMA que va a una tarjeta para redes inalámbricas que se coloca en el Pc.
Esta antena es una copia que hice de la antena comercial TDJ de 13Dbi.
La información que puedo darte es el como hacerla y lo siguiente de acuerdo al fabricante.
Rango de Frecuencia
· 2400 2500 MHz
Ancho de Banda
· 100MHz
VSWR
· 1.2
Impedancia
· 50
Ganancia
· 13 dBi
Relación adelante-atrás
· 16.5 dBi
Polarizacián
· Vertical u Horizontal
Potencia máx.
· 50W
Downtilt mecánico
· – 15º _+ 15º
Contacto a tierra
· Forma Directa
Conector
· N Hembra
Rango de temperatura de trabajo
· – 40 – 60º C
Cualquier término que no te sea familiar puedes buscarlo en google (Wikipedia)
Espero te sea de utilidad.
Saludos.
Octavio Rossell Daal.
Administrador.
TROTAMUNDO on 09 Apr 2009 at 2:40 pm #
buenoS dias AMIGO TACHE. e recibido sus respuestas y en verdad GRASIAS. y no me cansare de leer su foro y en eso estoy leendo y leendo las experiencias de los demas , es mas creo que me quedara chico este dia y otros , sobre mi comentario si UNA ANTENA CASERA PUEDE QUEMAR O MALOGRAR UNA MINI PCI UBIQUITI DE 600 MILIWATIOS,lo lei su comentario y la introduccion me desalento pero leendo mas abajo lei su comentario y bueno al menos me a dado un poco de esperanzas, pero seria mas interesante y explicito si ud llega hacer un pequeño crokis (plano)de estas posiblidades para que quede bien en claro y asi poderla redireccionarlas a otros foros para asi poder sacarnos de la mente esa posiblidad de malograr nuestras mini pci.ya que habran muchos como yo que estamos a la espera de buenos resultados para asi meterle mano ala obra con nuestras antenas y no darles el gusto a las empresas que nos asustan con sus advertencias y asi comprarles sus antenas que son un ojo de la cara.. un abrazo ala distancia.
CandY on 13 Apr 2009 at 3:45 pm #
…bueno hola..
yo no entiendo mucho de esto.. pero he estado varios dias navegando en busca de como mejorar la señal de mi modem inalambrico de claro (QUE ES UNA PORKERIA Y JAMAS EN SU VIDA SE LO COMPREN POR FAVOR!!) y lei un articulo sbre como mejorar la señal …usando antena…
bueno despues de eso me qdo mucha curiosidad y llegue aca…XD bueno tambien lei el articulo en mcanime sobre como obtener internet gratis y esas cosas.
de un dia me aprendi lo de las señales las redes inalambricas (un lio en la cabeza..)
me gustaria mucho que me ayuden a encontrar una solucion a mi problema!
el tema es que tal vez sea facil pero no entiendo mucho de esto (..aclaro!! algo se y soy bastante inteligente pero mucha de estas cosas que intente, las hice por pura logica no por conocimiento…xD)
bueno ..la verdad nise que hacer..o doy de baja mi servicio.que estoy pagando una locura (130 al mes aparentemente pero las facturas llegan de 250 pesos!!!) hay gente que paga 60 pasos al me sy le anda mejor que yo leeejos
o…… intentpo algo….(mas que llamar ala operadora para q me digan q estan arreglando las antenas y q se yo -_-)
tambien queria preguntar pues porque mis vecinos tienen internet pero es de otro servicio (no inalambrio) y eso me carga XD XD
mi modem es el de Claro hawei
bueno asi que espero tu respuesta
mi mail es hieilindo@hotmail.com…..
pero igualmente si respondes hazlo aki mismo -^^- (la señal es tan mala que no me coneta al msn)
te espero!!!
Guillermina
CandY
tache199 on 14 Apr 2009 at 4:10 am #
Buenas y saludos Guillermina!
Bienvenida al blog y gracias por participar.
Nos gustaría ayudarte pero necesitamos que nos aclares exactamente cual es el punto en donde deseas ayuda.
Mientras tanto algunas respuestas a tus comentarios:
Justamente en ese foro http://www.mcanime.net/foro/viewtopic.php?t=86581&postdays=0&postorder=asc&start=60 yo coloque un comentario porque me parecía que había mucha confusión generada por el post que colocaron en donde ofrecían Internet gratis haciendo una antena pringles. Ese mismo comentario lo he colocado en este blog como un tema para evitar que se tenga esa errada creencia.
Realmente mo entiendo como alguien pague la mitad de lo que pagas tu por el mismo servicio… ¿No será acaso que quienes pagan menos están compartiendo el acceso a Internet y compartiendo los gastos? Disculpa mi ognorancia ya que desconozco como funciona eso en tu pais. Yo vivo en Venezuela.
Lo que llamas no inalámbrico me imagino que es el normal que ofrece la compañía de teléfono y las empresas de televisión por cable que se obtiene a través de la línea telefónica conectada a un modem. Por favor indica específicamente cual es tu esquema de conexión; es decir, ¿Como esta elaborada tu conexión? ¿Está tu modem conectado a la línea telefónica?
Quedamos a la espera de tus respuestas.
Saludos.
Octavio Rossell Daal.
Administrador.
lalo on 08 May 2009 at 2:32 am #
buenas..
tache 199
oye disculpa saves.. soy estudiante de ing en sistemas y necesito entregar un proyecto casero(Antena) que amplie la covertura de un router inalambrico lincys este lo utillizamos en un edificio de dos niveles en el interior hay salones y muchas paredes de concreto solido y hay varios salones en donde no llega la señal. En tonces mi pregunta es que si esta antena que muestran en esta dereccion http://www.scribd.com/doc/21879/Antena-wireless-omnidireccional me puede servir!?
*y mi otra pregunta es que si esta otra antena que esta en esta direccion http://www.paramowifix.net/antenas/helicoidal/helicoidal.html me puedes servir para captarseñales de internet y tomar de ahi una parta yo poder usarla o para que un vesino me compartra su internet!?
Bueno de antemano agrdesco tu atencion
espero puedas ayudarme !!!!!!
GRACIAS!!!!
tache199 on 09 May 2009 at 10:26 pm #
Buenas y saludos lalo!
Bienvenido al blog y gracias por tu participación.
Esa antena puede servirte siempre y cuando logres colocarla en un sitio en donde la puedan captar las otras Pcs. Es algo delicada de construir y requiere de nucha paciencia para ajustarla.
Esa misma antena yo la publiqué en este blog con 2 versiones. Visita estos links:
http://tache.gnu.org.ve/?page_id=99 (4 bobinas) http://tache.gnu.org.ve/?page_id=110 (8 bobinas).
Es una antena EXCELENTE, pero…hacer esa antena es lo que llamamos en mi pais “Meterse en camisas de once varas”. Es muy complicada de elaborar. Pero obviando esto, el mayor problema es que es de polarización circular derecha o izquierda según se enrollen las espiras. Como si fuera poco, todos las antenas para captarse deben tener la misma polarización y ser helicoidales incluyendo el AP que genere la señal. Te recomiendo más bien que elabores la antena que aparece en este post de la cual publiqué otra manera de elaborarla que creo es más sencilla. Además, tiene 13Dbi de ganancia. http://tache.gnu.org.ve/?page_id=173
En teoría, CUALQUIER antena puede servirte para captar un AP con acceso a Internet siempre y cuando la señal a captar esté dentro de su rango de acción y tengas el permiso y la clave de acceso del dueño de la señal.
Espero tus comentarios.
Saludos,
Octavio Rossell Daal.
Administrador.
Massimo on 11 May 2009 at 9:49 pm #
Hola octavio, un plaer haber hablado contigo por telefono, soy de caracas y te estaba preguntando por unos conectores y quedamos es que verias si podias averiguarme sobre los conectores SMA ( es decir los que van a la tarjeta wifi pci), bueno agradecria cualquier respuesta.
Son un aficionado que esta comenzando en estop del mundod e las redes y sobre todo las inalambricas, pero la cosa suena interesante.
Hay dos cosas que quiero hacer, la primera tengo una tarjeta pci lampro con chip atheros 550g, me gusta la tajetica, y quiero ponerle una antena externa con algo de ganancia para aprender algo de auditoria wireless. lo segundo, es colocar un router linksis wrt54gl, con firmware dd-wrt v24, en el exterior con dos antenas poodrian ser sectoriales, que me permitan tomar señal wifi libre que existe en mi sector y repetirla (esto lo permite mi router con el firmware especificado), y bueno bajar un par de cables utp hasta un router dlink dentro de mi casa y repartir esa señal libre, y regalarle algo a los vecinos via wifi, tambien repetida, beuno en el fondo es jugar un poco con esto.
Lo segundo ya lo logre a medias, solo en pruebas, me falta hacer la instalacion del cableado y colocar los equipos de forma fija.
Bueno es solo un cuanto, gracias nuevamente
Massimo Di salvatore. Caracas
tache199 on 12 May 2009 at 1:50 pm #
Buenas y saludos Massimo!
Bienvenido al blog y gracias por participar.
Es una gran coincidencia que tanto tu router como la tarjeta inalámbrica son las mismas que yo uso.
Sobre colocarle antenas exteriores al router no hay problema, sólo que debes tomar en cuenta que los conectores no son del tipo rpSMA por lo que debes tomar eso en cuenta. Simplemente despega la antena y llégate hasta Benavides en San Bernardino (Pasando el puente) y pide que te vendan el mismo conector.
Las antenas pueden ser las mismas de este post.
Lo que no me queda claro es lo del cableado. Sólo necesitas el cable de red desde el modem hasta el router ya que éste luego reparte la señal que la captarán los que tengan tarjeta de red inalámbrica y antena apropiada. Para tu referencia, te coloco una imagen con la distribución genérica.
No olvides comentarnos tus adelantos.
Saludos.
Massimo on 12 May 2009 at 4:02 pm #
HOla tache, bueno te explico que son como dos proyectos diferentes, el primero del router wrt54gl, que es ponerlo en una caja de intemperie y sacarle dos antenas como una biquad o sectorial casera para obtener intenet de un Ap libre que tengo cerca y repetirselo a varios vecinos que no les llega, bueno la finalidad de este proyecto es aprender y quizas un proyecto de internet comunitario en un futuro. ya eso mas o menos lo estoy haciendo con una tarjeta wifi usb pegado a mi maquina con un cables usb de 5 metros. es bien interesante porque del USB que tengo en la azotea de la casa, bajo a una maquina que recibe la señal WIFI que luego via ethernet la reparte a un router Dlink 624, desde donde se reparte a otras dos maquinas (una via ethernet y otra wifi); y hasta funciona sin problemas.
El segundo proyecto es que de la tarjeta pci 550g de slampro, quiriera comenzara aprender sonbre audiroria wireles es decir comenzar a trabajar con algunos programas de desencriptacion tipo airodump o aircrack. Claro para eso tengo que llevar un cable desde mi tarjeta pci hasta una antena a mi platabanda. para eso era el cable de 7 metros y los conectores. nuevamente la idea de este proyecto no es robarse las conecciones protegidas de otros vecinos, jajaja, sino simplemente conocer, saber. me gustaria que si tienes conocimiento de auditoria wirelles me ayudaras a ver lo de un driver para mi terjeta que pmertiera ponerlo en modo monitor e inyectar, no lo he logrado bien hasta ahora. gracias, seguimos en contacto.
Massimo
tache199 on 12 May 2009 at 9:51 pm #
Buenas y saludos Massimo!
Lamentablemente no conozco sobre ese tema pero en la web sobran sitios donde tienen espacios para ese tema exclusivamente. Te coloco algunos links para que los revises y veas que puedes sacar de ellos.
Bienvenido al mundo wireless, Mi especialidad es la utilización de materiales caseros para hacer las antenas-
http://foro.jotahacker.es/auditoria-wireless-b7.0/
http://hwagm.elhacker.net/windows.htm
http://frikeando.wordpress.com/2006/06/29/auditoria-wireless-%C2%BFque-tarjeta-wifi-debo-usarcomprar/
http://virtualizado.net/linux-para-auditoria-wireless-redes-inalambricas/
Saludos.
Massimo on 13 May 2009 at 1:27 am #
Bunas noches, quisiera compartir una experiencia de construcción de una antena no muy casera, pero lo hice con cosas que tenia y funciona bastante bien, aprvechando un plato offset de una antena directv, vacie el lbn e introduje dentro de un usb wifi, volvi a tapar el lbn sellandolo para evitar que le entrara agua y con una extension usb de 5 motros lo conecte a la computadora, logro captar como 15 ap, alguina de ellas libres. En la medicion que hace windows de la calidad de la señal recibida, todas ellas llegan full escala, algunas pueden estar a unos 150 metros y logro conectarme a 11mbps, a veces llega a 18mbps, la verdad la ganancia debe ser de unos 15db minimo. bueno solo queria compartir esta experiencia. Aqui les dejo un enlace de donde tome la idea.
http://www.calabozo-wireless.com/index.php?option=com_content&task=view&id=16&Itemid=2
Sin embargo, tengo una pregunta que me gira en la cabeza, si bien la antena tiene una excelente recpeción debido a la concentración de la señal wifi que logra sobre el receptor usb, tengo la duda si cuando el usb trasmite la señal esta se refleja sobre el plato y tiene a desperdigarse en al ambiente, claro en un angulo menor a 180 grados. Alguien puede explicarme que pasa con la señal que transmiote mi usb cuando se refleja sobre una superficie parabolica, gracias, espero no haber sido tan enredado.
Massimo
tache199 on 13 May 2009 at 2:32 pm #
Buenas y saludos massimo!
Gracias por compartitr tus experiencias. Justamentre esa es la idea de este blog.
Con relación al uso del reflector pabólico hay infinidad de aplicaciones para él en el mundo wifi y la web está llena de muchos proyectos.
Con el plato de ditecTV hay que tener en cuenta que debe usarse en alimentación offset; es decir, que el iluminador (ANTENA) debe colocarse con 45° de inclinación con respecto al centro del plato ya que su foco está justamente allí. Es por eso que hiciste lo apropiado al cambiar sólo el circuito de la TV y substituirlo por la antena USB.
Usar un reflector de tipo offset como ese requiere de mucha paciencia para colocar el iluminador en el punto preciso.cuando no se hace lo que tu hiciste.
Cuando la señal que recibe se refleja en el plato, ésta se concentra hacia el foco; a la inversa, la señal generada por la antena desde el foco es concentrada hacia adelante en un haz de mucho menos de 120°.
Saludos.
Massimo on 13 May 2009 at 5:55 pm #
Gracias por la respuesta, una pregunta mas, esos 120º de se producen tanto en la horizontal como en la vertical verdad?.
Ahora digo yo que no se casi nada de esto, no habra una manera de recibir utilizando la antena parabolica como concentrador de la señal y transmitir utiizando alguín tipo de bazuna (sprilgless) adosada al lnb de la parabolica, es solo con la idea de concentrarla de venida y enviarla con mas ganancia al AP. Bueno es solo una idea, y es posible que en la practica este herrada o no se aposible técnicamente.
Ademas te informo que me ha sido imposible conseguir los conectorestipo sma para la tarjeta wifi-pci, bueno sigo buscando.
Otra pregunta mas, y sin animo de ponerme fastidioso, la tarjeta slampro 550g, la tengo bajo control de windows, es decir lo que llaman configuracion zero, en estas circunstancias ella tambien transmite full potencia o hace falta instalar el software que viene con el disco?. Gracias.
Massimo. Caracas
tache199 on 14 May 2009 at 3:18 pm #
Buenas y saludos Massimo!
En cuando la amplitud del haz si pero en ángulo de radiación es otra cosa. Visita Google y lee sobre ángulo de radiación. Aquí tienes algunos buenos links. http://www.ce1rkv.cl/textosyplanillas/angulo.doc
http://www.etxea.net/docu/wifi/taller-nodos/final/antenas.pdf
http://ar.geocities.com/lu3_bae/basica.htm
http://www.davidbayon.net/index.php?mostrar=posts&post_id=96
Es conveniente que uses el Cd de instalación de la tarjeta porque trae utras utilidades; entre ellas su propio analizador de señales que si bien no es el más preciso del mundo te ayudará mucho en tus experimentos.
Sobre lo otro no tengo respuesta cierta puesto que no es mi especialidad. Mi especialidad es usar materiales caseros para hacer las antenas. Entra en LA WEB DE JOTAHACKER y plantea tus inquietudes que allí hay especialistas en la materia.
Saludos.
Octavio Rossell Daal.
Administrador.
massimo on 17 May 2009 at 2:39 pm #
Gracias tache, recibida tu información, debo decir que en caracas ya conseguí los conectores tipo rp sma, y los N que son mas faciles de conseguir, habian en benavides pero en la tienda llamada suministroe benavides, en los chaguaramos, te dejo el telefono 02126623841. aunque el rp sma me parecio costoso, pero me imagino que lo es de todos modos. gracias.
Te cuento que comence a realizar una antena bicuad, todo me fue bien haciendo el bicuad con materiales caseros, pero me puse un poco bruto poniendo los conectores y destrui los dos, tanto un N como un sma, bueno ese es el costo del aprendizaje, bueno ya comprare mañana dos mas.
Para la bicuad estoy utilizando cable de 1.5 de espesor y con lados del rombo igual a 32 mm, el reflector de 110 x 123mm, la separacion del bicuad al reflector de 14 a 17 mm, te pongo estas medidas porque me da dudas ya quye veo el reflector muy cuadrado, podrias rectificarmelas por favor.Estoy utilizando como reflector una lamina de una fuente de poder vieja, como tu recomiendas. Tengo que lijar la pintura de la lamina?, el reflector es totalmente plano, y lleva algunas aletas laterales, como he visto en algunas fotografías?. Gracias.
Massimo
tache199 on 18 May 2009 at 11:33 pm #
Buenas y saludos massimo!
Lamento que dañaras los conectores. Son muy costosos.
Los lados los considero algo grandes porque para el canal 6 que es el que se toma como base para los cálculos el rombo total debería medir 12.2cm lo que daría una longitud de 3.05cm por lado o redondeando a 31mm.
Las medidas que me das del reflector me parecen extrañas. Para aclarar, puedes por favor hacer un dibujo esquematizado? En las medidas que das estan incluídas las pestañas?
NO es necesario que limes la pintura.
La separación está bien.
Saludos.
massimo on 19 May 2009 at 1:36 am #
Buenas noches, si bueno con respecto a los conectores, creo que no entendi que eran solamente crimpados y añadi soldadura, bueno hay que aprender.
Las medidas del reflector de la bicuad que te di, es totalmente plano, sin pestaña, debe llevar pestaña?.
gracias, esa seria la pregunta, gracias
tache199 on 21 May 2009 at 4:39 pm #
De acuerdo a diferentes opiniones, el reflector debe ser de 110 x 110 para una biquad simple con pestañas de 30mm a lo largo de la parte longitudinal. Ver este link
Otros opinan que debe ser de 123 x 123mm.
La pestaña debe ser de 1/4 de onda; más o menos 30mm.
Antonio on 30 Jun 2009 at 1:01 am #
Ok voy hacer la antena que tipo de cable me recomiendas que use que sea economico para hacer la conexion?
tache199 on 30 Jun 2009 at 2:05 pm #
Buenas y saludos Antonio!
Puedes usar el rg58 que debes mantener lo más corto hasta unos 2m porque tiene pérdidas pero SI FUNCIONA contrariamente a lo que pregonan los sumo pontífices del Wifi que tienen tiendas en sus foros y le meten sus productos por los ojos a los incautos. NO USES el rg59 porque es de una impedancia diferente.
Saludos.
heislem on 03 Jul 2009 at 8:10 pm #
saludos tomynahia,
A mi me parece que el problema que ha estado teniendo el amigo tomynahia, es que la PC tiene Sistema Operativo Windows y está solicitando DHCP. Pero el direccionamiento en el equipo al que el se quiere conectar es ESTÁTICO, osea tendrías que colocar una IP estática en tu Máquina.
Saludos,
Heislem….
tache199 on 04 Jul 2009 at 6:34 am #
Buenas y saludos heilem!
A que post se refiere tu comentario? Estoy buscando la consulta que tiene que ver con tu respuesta pero no la ubico. ¿Podrías por favor colocar la cita?
Gracias anticipadas.
Saludos y gracias por participar.
Octavio Rossell Daal.
Administrador.
willy on 04 Jul 2009 at 12:53 pm #
tache tengo una pregunta sobre la antena tdj 13 db ;el tubo de cobre se corta en segmentos de acuerdo a la distancia entre elementos o simplemente se deja sin cortar y se agregan los elementos segun la distancia entre estos
tache199 on 04 Jul 2009 at 6:11 pm #
Buenas y saludos willy!
Las dos cosas que comentas son lo mismo.
En todo caso, los tubos se cortan según las medidas de separación entre los elementos.
Observa este dubujo con detenimiento.
Saludos.
Abel on 31 Jul 2009 at 6:40 pm #
Holas, ncesito saber cual es la formula matematica para calcular la frecuencia de esta antena, segun es una parabola…
rox on 08 Aug 2009 at 2:43 am #
Hola que tal.. interesante blog… como todos llegue aca buscando info sobre la construccion de antenas caseras y me decidi a hacer esta antena la TDJ, es de construccion simple, pero creo que vale la pena que me aclares unos detalles.. la barra rosca deberia tener contacto con los tubos de separacion de 0.5-1.2-1.5-3.0 ?? me refiero al hilo interno deberia hacer contacto con el tubo?
lo otro es el material del tubo.. cual crees que deberia ser lo optimo, pues lei por ahi que decias que daba lo mismo el materia, plastico, metal etc.. lo que importaba era la separacion con las medidas establecidas.. en ese punto me quiero detener por que al ser radiofrecuencia el contacto entre el guiador de onda y el tipo de acopladores deberia ser importante especificar, ya que si es de metal o algun material conductor haria contacto y atenuaria de una u otra manera la señal..
saludos octavio.. muy buen blog
tache199 on 08 Aug 2009 at 3:18 pm #
Buenas y saludos Rox!
Bienvenido al blog y gracias por participar.
Si, eso es correcto. Toda la antena está en contacto (Continuidad). El cortocircuito tal y como se conoce normalmente no existe en radiofrecuencia. La alimentación tiene que ver con nodos de tensión y vientres de intesidad. (busca en google)
Debido a que la barra roscada pone toda el aparejo en contacto: Reflector, antena y directores, no importaría que los separadores no fuesen metálicos. Si los haces de plástico deben cerciorarte de que son transparentes a las microondas.(Que no las absorban) Puedes conocerlo de la siguiente manera: Coloca en un horno de microondas un pedazo del material que vas a usar y un vaso con agua; ponlo a funcionar por unos 2 minutos. Si el material sale tibio o caliente, debes desecharlo porque no serviría.
No olvides comentarnos tus resultados.
Saludos.
JoelXP on 11 Aug 2009 at 11:55 pm #
Saludos octavio
Felicitaciones por tu blog es muy interesante y didactico, yo soy nuevo en el tema y la razon por la que encontre tu blog es que estuve buscando una solucion para mi problema :
tengo una tarjeta de red inalambrica conectada a una pc y deseo captar las señales de un router inalambrico que va a ser mi proveedor de internet ya hable con la persona y me facilito la clave de accesoo pero este se encuentra a una distancia de 50 mts. pero la señal que capto es muy debil estaba pensando en comprar un cable de extension para antena wifi pero y extender la pequeña antena de la tarjeta de red unos 6 o 7 metros para que tenga linea de vista con el router, o de lo contrario estaba pensando en fabricar la antena bicuad simple que me podrias sujerir que utilice?
muchas gracias de antemano
Atte Joelxp
tache199 on 12 Aug 2009 at 1:43 pm #
Buenas y saludos JoelXP!
Bienvenido al blog y gracias por participar.
El que alargues el cable de conexión (Pigtail) no te resolverá el problema. Creo más bien que puede agravarlo por la pérdida por longitud que tendrás.
A esa distancia no deberías tener problemas con cualquier antena diferente a la de la tarjeta.
En la sección “ANTENAS” hay muchas que puedes elaborar sin problemas, pero si necesitas usar un cable tan largo
Yo te recomendaría ésta, fácil de elaborar y de muy buena ganancia.
Saludos.
cyberebil on 09 Nov 2009 at 2:53 pm #
Buenas tardes amigo, recien tuve la oportunidad de conocer su trabajo en el foro que tuvo lugar en maracay a cargo de los muchachos de lugma el dia 7/11/2009, soy estudiante de informatica y me interesa saber si existe algun modo de mejorar la recepcion de un modem que se conecta por el puerto USB este recive la señal EVDO, de ante mano muchas gracias y continua con este interesante y educativo blog.
tache199 on 09 Nov 2009 at 10:35 pm #
Buenas y saludos Cyberebil!
Bienvenido al blog y gracias por participar.
Si colocas la fotografía del miden o las características (Marca, modelo, foto, rtc) será más facil darte alguna recomendacion.
Esperamios tu respuesta.
Saludos.
victor on 16 Nov 2009 at 6:05 pm #
cada dia quedo mas sorprendido de este foro,
1. en comparacion con la doble biquad como se comporta esta antena.
2.yo fabrique la tdj circular que aparece en el foro de zero13 y no funciono ,no capta casi nada de redes y la mitad de la doble biquad y con la mitad de señal.
esta hecha a la rapida ,solo para pruebas pero la doble biquad tampoco esta tan bien fabricada ademas a la doble biquad la muevo y ajusto acada minuto ya que la señal se pierde o baja y no se mantiene estable asi que esta un poco deformada
tache199 on 16 Nov 2009 at 7:41 pm #
Buenas y saludos Víctor!
Una doble biquad puede estar alrededor de 7 a 8 Dbi y esta antena tiene 13dbi; es obvio que debe tener un mejor rendimiento usándola apropiadamente.
Si las que construístes no te funcionaron, es obvio que algo hiciste mal.
Ai revisas los comentarios colocados por los que hicieron la que recomendamos comprobarás que a TODOS les ha funcionadao de maravilla. Respondemos por lo que colocamos en este blog porque primero comprobamos que funcionan antes de recomendarlas.
Si gustas puedes colocar las fotografías de las antenas para ver si detectamos cual puede haber sido el error.
No olvides de una buena fotografía del conector y como la alimentaste; el cable coaxial que usaste y como están emplazadas las antenas.
Esperamos tus respuestas para ver si te podemos ayudar.
Saludos.
victor on 17 Nov 2009 at 6:49 pm #
tiene peor rendimiento que la biquad
use cable para wifi
metal de una fuente de pc vieja( que ya no se usa
separadores de metal de tubo de laton
las medidas no quedaron tan exactas ya que era para probar
pero difieren menos de 1 mm y no use conector
voy hacer una nueva con metal mas grueso 1mm
influira la pintura que trae el metal?
tache199 on 18 Nov 2009 at 11:36 am #
Buenas y saludos Víctor!
Estoy algo confundido con tu comentario; no obstante trataré de analizarlo según creo que intentas decir.
Me imagino que te refieres a la antena circular que dijiste hiciste según un post en un foro. Te pedí que indicaras cual es el link de donde tomaste la información para revisarlo pero todavía no lo has colocado.
En realidad no existe un cable para wifi. Lo que hay son cables apropiados para wifi pero que también sirven para otros usos. También te pedí nos informaras la referencia del cable para tener suficientes elementos de juicio para tratar de ayudarte a resolver tu problema. ¿Que cable usaste? ¿rg58, rg59, lmr400, lmr200, rg6, rg8, etc? Por favor responde.
¿Como la alimentaste sin el conector N? ¿Podrías colocar una foto por favor? A lo mejor aquí pudo estar algún problema.
No debería influir siempre y cuando hayas tomado la precaución de asegurarte un buen contacto entre la alimentación y el metal. ¿Podrías colocar una foto, por favor? Es posible que aquí haya también algún problema.
Una vez que nos muestres tu trabajo con fotografías estoy seguro que te podremos ayudar.
Saludos.
Juan on 18 Nov 2009 at 3:58 pm #
Buenas tardes.
muy bueno el blog
Espero me puedan ayudar, compre una antena grillada de 24dbi la cual contecte a un router con el pigtail sacando la eantena de este. Desde el router baje un cable rj45 que conecte a la tarjeta ethernet del pc y no recibo señal, entonces:
antena conecta con router, via pigtail
router conecta tarjeta pc via rj45.
Es para captar señal desde la plaza que esta a unos 250 metros de mi casa.
Saludos.
victor on 18 Nov 2009 at 8:50 pm #
1.http://www.zero13wireless.net/foro/showthread.php?t=6057&page=16
desde aqui saque la version circular.
pero ya probe la version cuadrada y circular y lo mismo ,trabajan a la mitad de la doblebiquad captando la mmitad de redes y en un 50 porciento menor la calidad de la señal y eso que con la doble biquad la señal es solo regular.
podras notar que el rendimiento es muy malo
2 use cable lmr-195
3 la malla la soldo al reflector el conductor central al director en los agujeros marcados para el conector.
4 no tengo fotos porque las desarme y ahora trabajo en la version cuadrada pero con metal de 1mm de un gabinete de pc
sigo usando la doble biquad ,que esta fabricada en una forma poco elegante ya que fue mi primera antena pero los resultados son buenos en comparacion a la antena de 2db de la tarjeta
tache199 on 19 Nov 2009 at 12:33 pm #
Buenas y saludos Juan!
Antes de responderte a tu consulta, hay algo que debes aclarar antes para facilitarnos analizar tu problema: Para que estás usando el router? Si lo que deseas es conectarte a una señal que está tan cerca, bastaría con que colocaras LA ANTENA a la tarjeta para redes inalámbricas que instalaste en tu PC.
¿Puedes colocar las características de la tarjeta para revisarla en la web? Por otra parte, el cable que mencionas no es el cable coaxial qie va a la tarjeta (Pigtail) ya que tu tarjeta debe tener un conector RP Sma y no entiendo como has hecho para conectarla.
Te recomiendo que entres a los links de este blog http://tache.gnu.org.ve/?page_id=69 y este otro http://tache.gnu.org.ve/?page_id=671 que te coloco. Tal vez allí encuentres de una vez las respuestas.
Tan pronto respondas te ayudaremos con mucho gusto.
Saludos
tache199 on 19 Nov 2009 at 12:42 pm #
Buenas y saludos Víctor!
Insisto amigo Víctor que hay algo mal hecho en la antena que elaboraste. Todo parece indicar que es el la alimentación. No entendí del todo esta parte de tu comentario:
El conector VA COLOCADO en el reflector. El elemento radiante es lo que llamas director (Supongo que el primero) y no lleva huecos lo que lleva es UN HUECO en donde va conectado el vivo del coaxial. te coloco esta imagen para tu referencia. Si la hiciste sin el conector N, el principio y aplicación es el mismo.
Ya que no tienes las fotos porque no intentas hacer un dibujo aunque sea esquemático?
Saludos.
victor on 20 Nov 2009 at 12:46 pm #
ayer construi mi tercera version de esta antena y los resultados siguen siendo poco alentadores,durante estos dias subo fotos .
posibles fallas :
1.los directores no quedaron bien cortados pero la diferencia es minima .podria esto influir en el desempeño de la antena? tratare de conseguir aluminio porque es mas blando para cortar.
2.los elementos no estan tan rectos ya que al ser de 1mm de espesor es dificil de cortar y se fueron doblando un poco los lados ,luego de enderezarlos un poco igual se notan un poquito curvos.
3. los separadores no quedaron tan exactas sus medidas .
4.los agujeros por donde pasa el eje central(tornillo) no quedo tan centralizado.
pero son detalles pequeños ,que quizas ni se notan pero yo al ver que esta antena no funciona le atribuyo a ellos el problema.
aclaro que difieren en menos de 1mm.
no uso conector por lo que conecto la malla del cable al reflector(13x13cm) y el conductor central del cable al director (56X56mm).
creo que por el momento dejare de construir esta antena , la doble biquad es ampliamente superior ,tu comparaste los resultados etre esta antena ,yo creo que se espera que sea superior a la doble biquad preo en la practica no es asi y esta antena talvez tenga menos de 13 db.
hoy subire fotos
con que cortataste los elementos de la antena, se ve muy buen trabajo.
gracias por tus rapidas respuestas
tache199 on 20 Nov 2009 at 1:06 pm #
Buenas y saludos Víctor!
Bueno esperaremos las fotos para darte mi comentario final.
Fueron cortados con una tijera de latonería.
Saludos.
victor on 21 Nov 2009 at 6:59 pm #
ya comprendo porque los resultados de la tdj difieren de la doble biquad y creo que se deben a el angulo de la antena ,el que es menor en la tdj ya que esta antena es direccional y la doblebiquad tiene un angulo mayor ,si no me equivoco es una antena sectorial.
esta antena tdj es mas dificil de orientar desde este punto de vista los resultados creo que se acercan a lo esperado en esta antena y no se puede comparar con la doble biquad ya que son tipos de antenas diferentes.
la tdj deberia captar la misma cantidad de redes que la doblebiquad pero no se aprecia ya que en cada posicion cubren angulos diferentes , por lo que al ir girando la tdj se deberian encontrar el resto de señales que encuentra la doble biquad
se agradece tu ayuda , saludos desde chile
safe5000ca on 04 Dec 2009 at 10:20 pm #
hola !! tengo una inquietud , en las noches cuando no hay interferencia de ningun tipo se logra ver ciertas imagenes no claras de CNN , TNT , y otros canales que son de cable , esto me imagino que es por que cerca el vecino tiene el servicio , yo tengo antena bigote , las pregunta es usted tiene alguna antena o equipo que capture la imagen y sonido del cable que esta en la parte de mi casa , sin tener que conectarme a ese cable . Existe la posibilidad de una antena ?? saludos
tache199 on 06 Dec 2009 at 11:01 pm #
Buenas y saludos safe5000ca!
Bienvenido al blog y gracias por participar.
Lamentablemente no puedo ayudarte en tu poblema porque desconozco el tema de la tv por cable. Este blog y mi especialidad es la elaboración de antenas wifi con materiales caseros; no obstante, en la web hay muchos foros dedicados al tema que propones y que estoy seguro pueden tener la respuesta a tu inquietud.
Saludos.
vermelho_78 on 29 Dec 2009 at 4:13 pm #
hola!!! estuve leyendo el blog,.y para los locos del eter,…lo veo mas que interesante,..necesitaria saber ahora bien, de cuantos dB es esta antena,…….y si es direccional u omni,…soy pablin,…de Rosario Argentina,…..les cuento que con mi netbook,..desde la terraza que seria el cuarto piso,..y yo vivo en el primero,..tengo wifi gratis,…y para no extender el cable,…compre un ap y lo uso en modo cliente,…..pero le falta mas fuerza a la señal de wifi,..y es por eso que necesitaria hacer una buena antena,…gracias y saludos a todos
tache199 on 30 Dec 2009 at 2:24 pm #
Buenas y saludos vermelho_78!
Biemvenido al blog y gracias por participar.
La antena tiene según el fabricante original 13Dbi y es altamente direccional con la posibilidad de colocarla horizontal o verticalemente para hacerla coincidir la polarización con la del emisor.
Esta antena debe resolverte el problema satisfactoriamente.
No olvides comentar tus resultados.
Saludos.
Medjhail on 06 Jan 2010 at 3:30 am #
Hermano lo felicito por su gran trabajo, le comento que la antena la construi paso a paso y por su puesto la primera queda fea je je je pero realmente es efectiva la use primero con una pci lanpro muy bien su comportamiento puesto que tengo una conexion de referencia antes muy pobre ahora aumento a un 70% luego le conecte la misma tarjeta con un amplificador de 1 watts y es una maravilla tremenda antena.
Ahora estoy haciendo una antena Obluchatel que se ve muy prometedora hasta los momentos.
Gracias por su ayuda y siga Pá Encima como los Tiburones de La Guaira.
tache199 on 06 Jan 2010 at 5:01 pm #
Buenas y saludos Medhail!
Complacido por tus resultados. Felicitaciones.
Saludos.
Mandarache on 19 Feb 2010 at 5:32 pm #
Felicitaciones Tache199 por tu web y tu trabajo y constancia.
Un saludo.
tache199 on 19 Feb 2010 at 6:06 pm #
Buenas y saludos Mandarache
Bienvenido al blog.
Gracias amigo por el comentario. Sólo tratamos de ser útil hasta donde podamos.
Alex! on 23 Apr 2010 at 10:45 pm #
Hola!! soy de Portuguesa vecino de Ud tache.. =). y quisiera saber cuanta es la distancia maxima que logra captar esa antena para un buena señal???…
Hay casas y arboles entre el router y mi casa, que es donde quiero instalar la antena!!… deben haber unos 300mts.. aunque tambien esta otro un poco mas cerca a 200mts.. sera que me funciona?? el router no se de cuanto alcance es, pero es normalito!!..
Es para poder compatir el servicio con un amigo, pagar uno un poco mejor, pero entre los dos… y q piensas de eso?? tendra el todas la de ganar??.. y no puedo conectar yo el servicio discretamente porque desgraciadamente no llega sino hasta su casa….=(
Gracias
tache199 on 26 Apr 2010 at 6:45 pm #
Alex!
Bienvenido.
Según el fabricante original de esta antena comercial, es de unos 3km. Por supuesto que eso es en condiciones despejadas. en todo caso, una conexión de 300 salvo que haya muchos obstáculos no debería presentar problemas para esta antena. En este mismo blog está la explicación paso a paso para hacerla con unos separadores.
Saludos.
xavi on 30 Apr 2010 at 3:45 am #
pues muchas gracias por haber creado un blog como este.
este tipos de blog son los q necesitamos
y si me puedes regalar un tuto donde como hacer una antena con parabolica paso a paso mi correo es xaviercashmoney@hotmail.com
tache199 on 01 May 2010 at 12:58 am #
Xavi!
En este mismo blog estan un par de trabajos que quizás sean la respuesta a lo que buscas, “Historia de un aprendiz” http://tache.gnu.org.ve/?page_id=1058
“Cantena con reflector parabólico”. http://tache.gnu.org.ve/?page_id=613
Saludos.
xavi on 01 May 2010 at 4:08 am #
gracias por el tutorial
pero nunk vi como se conecta con el portatil?
tache199 on 01 May 2010 at 5:54 pm #
Xavi!
Revisa este tema en este mismo blog: “Temas de ayuda para erl comienza a hacer sus antenas Wifi” http://tache.gnu.org.ve/?page_id=671 en el aparte: ADAPTADOR INALAMBRICO USB encontrarás la respuesta.
Saludos.
chemo59 on 02 May 2010 at 12:29 am #
Saludos amigo Daal, hace tiempo no escribia a tu blog, te recuerdo que estaba construyendo la TDJ para montar en un plato de directv. El proyecto lo diferí pues extrañamente mejoró el link con el router de mi vecina y se hizo no tan necesario. además se me hizo dificil conseguir el coaxial adecuado pues solo conseguia RG-6 de 75 ohms que se usa para TV, el latiguillo lo conseguia de 60cm de cable RG-6 tambien y necesitaria como 2 metros minimo para conectar la antena y la tarjeta WiFi, recientemente compre en mercadolibre una extensión de 9 metros de cable RG-174 con los conectores rp sma macho y hembra (60 Bsf) con la finalidad de usar la antenita de la tarjeta WIFI en el exterior, esto según el vendedor era un tiro al piso, al momento ley en el forro del cable RG 174 50 ohms coaxial y lo compre. tengo dudas de la idoneidad del cable para el uso en WiFi pues lo instalé como dijo el vendedor y me atenuó la señal de -65dBm a -75dBm, o sea, que la ganancia de señal obtenida por colocar la antena en el exterior se la “roba” el cable, la solución es conseguir el conector N hembra de flanche y el N macho para el cable RG 174 recortar un tramo de 2 mts y montar la TDJ. Le informé al proveedor lo que observé al conectar el cable y me dijo que el cable es ¿RG 174S? y que los 9 metros atenuaban solo 5,4dBm pero me fui a las tablas y el RG 174 sin la S, que tampoco esta en la chaqueta del cable, tiene una atenuación de 210 dBm por 100 mts ( o sea 18,9dBm el tramo de 9 mts) no se si estoy equivocado con los datos por lo que te pido parecer sobre el cable pues estoy pensando devolver la extensión de RG- 174 pero la dificultad de conseguir el RG-8 en Cabimas me hace la cosa dificil amen de los conectores necesarios.
Gracias
tache199 on 03 May 2010 at 12:03 pm #
chemo59!
En primer lugar te recomiendo desistir del RG8 ese cable tiene aplicaciones para HF y además es multifiliar. El RG174 si bien tiene su uso en microondas, se uso para acoplamientos internos en artefactos y circuitos y las pérdidas por extensión son mayores que en los otros cables. Eso de que el RG58 no sirve es una falacia que propalada por los vendedores. Una extensión de unos 2 m sólo tendría pérdidas por el orden de los 2Db. Las pérdidas ocasionadas por el cable serían compensadas al colocar la antena en el exterior. El rg58 lo puedes obtener en cualquier tienda de electrónica o si no puedes informarte con cualquier radioaficionado.
Saludos.
jorly on 26 Jul 2010 at 5:54 pm #
Hola.. Tahce..
tengo una laptop presario CQ50 con atheros WIFI interna deseo conectarme a internet y mi servidor es una amigo que esta a unos 300 mts. tiene un router potente con una antena a unos 12 mts yo puedo conectarme en la aprte de afuera de mi casa con normalidad ya que tengo full señal pero al entrar en la casa solo recibe 2 o 1 barra y no logra conectarse quien me servira el internet inalambrico me dice que esa señal dentro de la casa no es sino ruido y que tengo que comprarle un router para conectar a mi laptop pero eso significa que tendria que tener la conexion en un solo sitio de la casa como una computadora de mesa y no quiero eso. Quiero saber que me recomiendas en mi caso. ¿es posible instalar alguna antena que repita la señal dentro de la casa? ¿porque afuera de la casa si tengo señal full y dentro de la casa no? agradezco mucho tu acesoramiento al respecto.
tache199 on 29 Jul 2010 at 11:53 pm #
Jorly!
Lo que detecta tu Pc es SEÑAL y no ruido. Quien te dijo que era ruido no sabe de que habla. Lo que está sucediendo realmente es que dentro de tu casa hay muchos obstáculos que o reflejan o absorben lasa microondas. (2,4Ghz)
Es problema tiene una sola solución. Tienes que instalar en tu laptopo un adaptador USB de los nuevos que ahora tienen la posibilidad de substituir la antena que traen por una exterior y colocar ésta en el sitio en donde perciba la mayor señal. Si usas linux el analizador WAVEMON es excelente y te ayudará a orientarla en la mejor posición y sitio. Si es Windows usa entonces Netstumbler par los mismos efectos.
En este blog hay una antena de fácil construcción y de 13 Dbi que te resolverá el problema. TDJ13Dbi.
Saludos.
jorly on 31 Jul 2010 at 8:27 pm #
Hola tache
Gracias por la respuesta, ya me imaginaba que eso de que estaba recibiendo solo ruido era pura muela. estoy interesado en la sugerencia que me das pero me gustaria que fueras un poco mas especifico, es decir, recomiendame una en especifico de alguna marca y modelo especifica para yo buscar esa en el mercado. De verdad agradeceria ese dato porque en la zona hay muchos brujos que dicen que saben y recomiendan equipos que despues no son lo que uno necesita y luego hay problemas para cambiarlo.
El bog es buenisimo. hacia falta… voy a fabricar la antena que sugieres para segun entiendo conectarla al equipo USB que me vas a recomendar..
Saludos…
tache199 on 03 Aug 2010 at 1:45 pm #
jorly!
Yo uso en mi laptop el adaptador inalámbrico USB que ves en la siguiente imagen el cual me funciona perfectamente. No obstante, en el mercado hay otros de excelente calidad marca LANPRO o LINKSYS que también funcionan muy bien.
wifi lanpro lp 570g
Saludos.
Jorly on 12 Aug 2010 at 2:29 pm #
Hola Tache…
Ya tengo el Netstumbler pero mi tarjeta Atheros AR5007 802.11 b/g no es compatible con el programa Netstumbler
ya que al instalar el programa en device me sale esto: Atheros AR5007 (Unknown Device)
entonces no se que hacer
Tengo Windows vista home… gracias
AVISO ME DIJERON QUE HABIA QUE PONER LA ATHEROS EN MODO MONITOR PERO NO SE HACER ESO
GRACIAS DE ANTEMANO
tache199 on 12 Aug 2010 at 6:26 pm #
Jorly!
La mento informarte que3 no no trabajo con Windows si no con LINUX. No sabría que responderte pero se me ocurre que deberías reinstalar los drivers de la tarjeta. Creo que con eso resolverías el problema.
Saludos.
Max on 25 Aug 2010 at 10:23 am #
Hola Octavio, Esta yagi tipo “panel” que expones aqui, comparativamente con una yagi de 10-11 elementos de alambre, tiene una ganancia similar, mismo rendimiento?
Un Saludo.
tache199 on 25 Aug 2010 at 11:18 am #
Max!
El fabricante original de esta antena comercial establece una ganancia de 13 Dbi. Desconozco la ganancia de la yagi que mencionas. Me imagino que deben ser similares.
La gran y absoluta diferencia es que la TDJ es de construcción muy sencilla y la yagi es muy crítica en cuanto a las separaciones y longitud de los elementos.
Saludos.
Medjhail on 31 Aug 2010 at 2:24 pm #
Buenas mi gente queria hacer una pregunta, hice una antena direccional aproximadamente de unos 13 a 15 dbi con su covertor de Tubo PVC, queria saber si el pvc lo puedo pintar y en caso que si pueda que pintura o tipo de pintura seria la ideal para no restarle senal a la antena.
Gracias por tu respuesta.
tache199 on 31 Aug 2010 at 3:04 pm #
Medjhail!
En términos generales pueedes usar cualquier pintura que no sea a base de agua. Usa preferiblemente una pintura metálica para favorecer la reflexión de la guía ondas.
Saludos.
