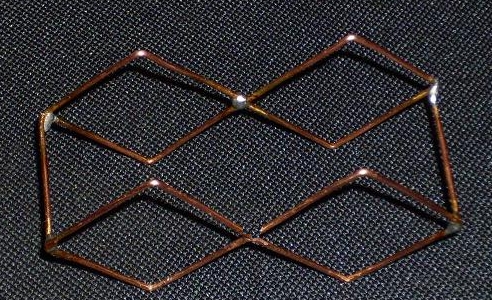

Biquad feed for Offset disk at 2.4 Ghz.
Buenas y saludos amigos!
Desde que ví esta antena en foros de la web tuve la inquietud de construirla y me avoqué a ello pero como el link original estaba en serbio no lograba identificar como se alimentaba.
http://www.qsl.net/yu1aw/vhf_ant.htm
Coloqué un mensaje solicitando ayuda pero lamentablemente nadie me respondió. No obstante, luego al darme cuenta que no había notado algo muy obvio que era la alimentación con un núcleo de aire de 50 Ohmnios resolví esta incógnita e hice la adaptación necesaria con el RG 58, la completé y la encajé en un cajetín de electricidad. El cajetín mide 116mm x 116mm.
El reflector que usé para esta “Biquad Duplex” es sólo una chapa que corté del fondo de un viejo reproductor de cintas y que luego ajusté a las medidas del cajetín y lo atornillé en la parte trasera de éste según se observa en las fotografías adjuntas.
Todo está montado sobre una lámpara de mesa fluorescente.
Ahora a los resultados:
Tengo dos analizadores de señales; El que trae el CD de instalación de la tajeta LAMPRO 550G que uso en Windows XP y otro por otro que uso en Linux llamadoWAVEMON.
En donde vivo lamentablemente sólo hay dos redes. Se trata de una zona netamente residencial. Una está mas a unos 150mts y la otra a unos 300mts tal vez. Mi PC está a nivel de la sala en la planta baja de mi residencia y tiene que atravesar por lo menos 5 paredes en mi casa y no se cuantas otras para captar el Ciber (Calculo que no menos de otras 15 ya que hay una hilera de otras casas antes de llegar al Ciber.)
He hecho las pruebas con todas las antenas que he construído (Sectoriales, BiQuad, doble BiQuad, Cantena y Pringless) y les digo que la diferencia es EXTRAORDINARIA, NOTABLE a favor de esta antena.
Tengo un par de platos parabólicos, uno de 60cms y otro de 1,10Cms de diámetro en donde la voy a colocar (Cuando disponga de tiempo) para aumentar su rendimiento.
Otras antenas me mostraban 22, 23, y hasta 27db en calidad de conexión y hasta -72dbm en fuerza de la señal y esta doble biquad refleja hasta 34db en calidad de conexión y llegó hasta -55dbm en fuerza de señal.
El análisis en Windows XP (Lampro 550G Wireless utility).
Se aprecia bien en la foto que marca Full escala y dice “excelente”
Indica las dos redes y la señal de cada una.
El análisis en Linux (WAVEMON)
Recomiendo que la hagan porque la antena es fácil de construir y da muy buen rendimiento.
Saludos,
Octavio Rossell Daal.
Administrador.
PARA VER VER MAS ANTENAS O IDEAS SOBRE ANTENAS WIFI: Haz clik aquí.
felipe on 21 Apr 2008 at 6:58 pm #
epalex octavio sigo revisando tu site y sinceramente me tas envenenando la mente jajajaja es una locura lo que voy a decirte pero seria bueno estudiar la idea, hiciste la biquad con 4 rombos, y ganaste.se te ocurrio hacerla con 16 rombos y mejoro notablemente; ahora viene la locura que acaba de llegar a mi mente no se si sea posible pero de las ideas locas a veces se obtienen muy buenos resultados.
aqui va
porque no hacer como una especie de cruz con los rombos en vez de solo hacerla lineal, viendo las imagnes veo que si lo hacemos en cruz se formaria un gran cuadrado en el centro que sera bueno sera malo? yo no lo se y seria cosa de probar pero mi idea se basa en hacer la 2da linia de quad’s al medio de la primera hacia arriba o hacia abajo tambien seria cosa de probar, que me dices es muy loca o valdria la pena intentarlo?
tache199 on 22 Apr 2008 at 1:28 am #
Buenas y saludos Felipe!
Gracias por visitar el Blog. Te comento “la curiosidad es la madre de todos los buenos inventos y descubrimientos”. Vamos a intentarlo aunque quedé un poco confundido en cuanto al diseño de lo que se te ocurrió. que tal si me envías un dibujo aunque sea a mano alzada de lo que tienes en mente?
Quedo a la espera para arrancar con tu proyecto.
Saludos!
Octavio Rossell Daal.
Administrador.
miguelangel on 03 May 2008 at 1:50 am #
de verdad me impresiona tu blog, tus ideas y la creatividad para realizar cada hazaña!.. tengo rato leyendo todo el blog las guias de las antenas de verdad nunca pense que seria tan entendible.. busque por muchos foros hasta que me encontré con un link a esta pagina.. sigue asi.. Dios te bendiga
tache199 on 04 May 2008 at 12:38 am #
Buenas y saludos MiguelAngel!
Gracias por los comentarios. Eso es lo que lo anima a uno a tratar de hacer las cosas bien.
Si te gustó bueno pasa la voz para hacer este blog un punto de reunión.
Saludos!
Octavio Rossell Daal.
Administrador.
Techoduro on 14 May 2008 at 8:25 am #
Saludos Octavio: Hice las simulaciones que te comente. Tengo un par de antenitas de diseño propio para ver si te animas a construirlas y me comentas despues. Mi mail es asm52@hotmail.com, enviame un mensaje para tener tu mail y enviarte lo que te prometi. Saludos.
PD. En mi blog eventualmente publico algunas cositas de antenas.
tache199 on 14 May 2008 at 10:44 am #
Buenas y saludos Antonio!
Bienvenido al aire nuevamente.
Aquí tienes mi correo. Espero con mucho interés el
diseño de tus antenas para poner manos a la obra.
“Octavio José Rossell Daal”
Voy a revisar tu Blog.
Saludos!
Octavio Rossell Daal.
Administrador.
Alberto on 12 Jul 2008 at 11:15 pm #
Hola Octavio.
Me he encontrado con tu blog al buscar información para armar una antena en 2.4 Gh.
Pues necesito algo así para potenciar una tarjeta wireless y tratar de tomar señal de internet de un master point a 2 km. Mi pregunta es ¿ porqué es necesario instalar un acces point si podemos bajar directamente con el coaxil hasta nuestra maquina ? y mi segunda pregunta es ¿ no sería mas rendidora una antena con 5 o 6 directores tipo yagui con un gama cortado a tal frecuencia ?
Saludos cordiales
Alberto Blanco.
Bs As / Argentina
tache199 on 13 Jul 2008 at 10:22 am #
Buenas y saludos Alberto!
Gracias por visitar el blog.
Para tomar cualquier señal recesitas invariablemente:
Antena
Tarjeta inalámbrica
Ordenador.
Esas tres cosas en su conjunto son un Acces Point. Por eso es que estoy un poco confundido con tu primera pregunta.
Con respecto a la segunta en principio estás en lo cierto. Pero si a la antena que describo en este post le agregas un reflector parabólico obtendrás excelentes resultados. El los links
http://www.bgwireless.net/index.php?option=com_content&task=view&id=98&Itemid=51
http://www.qsl.net/yu1aw/vhf_ant.htm tienes más información sobre esta antena. Mejores resultados aún con la modificación que yo le hice substituyendo la biquad por una doble biquad. Visita http://www.bgwireless.net/index.php?option=com_content&task=view&id=98&Itemid=51
Asimismo, en http://www.guw.cl/foros/viewtopic.php?t=1039 hay un aanálisis que se le hizo a esta antena (Sin el reflector parabólico)
En todo caso amigo Alberto falta más información en cuanto a tu colocación con respecto al master point a que te refieres. ¿”Se ven” las antenas o por el contrario tienes obstáculos que dificultarían la conexion?
Espero tus comentarios.
Saludos nuevamente.
Octavio Rossell Daal.
Administrador.
ariel on 11 Sep 2008 at 2:14 pm #
hola que tal. te felicito por todo lo que sabes y por compartir tus conocimientos. queria saber si está antena funciona en una coneccion lan yo tengo ya las fichas y una cajita no se como se llama que al conectarla a la entrada lan prende una luz verde. me haria falta solo contruir una antena. tengo la antena principal a unas 3 0 4 cuadras de mi casa , tambien queria saber que cable debo comprar para ponerle a la antena a contruir. desde ya muchicimas gracias. saludos
tache199 on 12 Sep 2008 at 6:27 pm #
Buenas y saludos Ariel!
Gracias por visitar el blog y por intervenir en él.
Por la descripción que das de la “cajita” podría ser un modem o un router. Si es un modem entonces no necesitas antena ya que estás conectado al suplidor para internet. Si es un router serviría para que otros capten tu señal.
Yo supongo que tienes el servicio de conexión a internet y es el que estás usando para enviarme este mensaje. Te agradezco me confirmes como estás conectado a internet.
Dices que tienes la antena principal a unas 3 o 4 cuadras de tu casa. ¿Es a ella que estás conectado ahora?
Por favor haz un esquema de tu conexión y si puedes envíalo con una foto de la “cajita”a mi correo electrónico tache199@yahoo. com
Espero tu respuesta.
Saludos.
Octavio Rossell Daal.
Administrador.
Francisco on 11 Oct 2008 at 11:26 pm #
Buenas!
Sigo este blog casi casi a diario, por el mero hecho que…. tambien tengo en mi mente varios proyectos de antenas!
Estoy haciendo una doble-biquad, y voy a acer los rombos IDENTICOs a como muestras en este manual…. pero tengo una duda…….
Como se suelda al conector N? porque.. segun las fotos, los dos “lados” de los rombos, van soldados al mismo sitio, verdad? cosa que CREO no se puede hacer, porque sino, no funciona la antena….
Pues eso, mi duda es.. como van soldados los rombos al conector?
Mi mail es kbzajunior@gmail.com, por si te animas a contactar por mi mail!
MUUUUUUCHAS GRACIAS!!! ( un lector español
)
FrancPeru on 06 Feb 2009 at 2:28 am #
Me interesa conectar una Laptop a una red wifi de una Institución Pública que Baja la Señal con Antena Satelital que esta a unos 400mt de mi sitio y su alcance dicen que es solo hasta 20mt, ellos tienen unas 10 Pcs conectadas con UTP5 y solo 1 Con Tarjeta Inalambrica. Es una Zona rural, me sirve la Doble-biquad para “TRAER” la Señal. Espero sus comentarios. Gracias.
tache199 on 06 Feb 2009 at 11:32 am #
Buenas y saludos Francperu!
Gracias por visitar el blog.
La antena puede servirte pero con un reflector parabólico tipo tv por cable. Te sugiero más bien que uses la TDJ de 13dbi que tengo posteada aquí en el blog.
De todas maneras esas antenas te servirían en una Pc normal. Si es con una laptop debes hacerle unas modificaciones para conectarle una antena exterior.
Mi especilidad es hacer las antenas y desconozco lo de las modificaciones que entiendo es algo riesgoso. No obstante hay unas tarjetas USB que se pueden modificar con más facilidad.
Te recomiendo busques en google “Modificaciones a tarjetas wifi USB” o en los diferentes foros.
Cualquier otra duda o comentario no dudes en partiipar.
Saludos.
Octavio Rossell Daal
Administrador.
Lobito on 06 Mar 2009 at 12:39 am #
Hola. laverdad es que todas las antenas me parecen muy interesantes. En lo personal me he fijado como meta lograr a lo menos contruir a lo menos una antena, PERO QUE FUNCIONE”.
Hasta el momento he probado con las doble biqua, reflectores para parabolica y otras mas basicas, pero ninguna me ha funcionado mejor que un dsispositivo USB Wifi que compre.
Intento seguir todos los pasos, pero nada me ha funcioando. Aun no me doy por vencido pero es dificil cuando vez que todos proponen ideas que al parecer resultan y a mi nada.
alquien tiene alguna antena basica que no sea las de tarro o cd`s para poder contruir.
Muchas gracias por escuchar.
tache199 on 06 Mar 2009 at 3:36 am #
Buenas y saludos lobito!
Si no te funcionaron es obvio que algo hiciste mal. (¿Soldadura, latiguillo, medidas, cable coaxial, etc?)
En este blog en la sección antenas puedes escoger. TODAS funcionan.
Si gustas comenta cualquiera de las antenas que has hecho y envía las fotos colocando el link para verla y tratar de ayudarte.
Saludos.
Octavio Rossell Daal.
Administrador.
Claudio Lopez on 17 Mar 2009 at 7:51 pm #
Hola Octavio, cada vez que visito tu blog me sorprendo mas . Con respecto a esta antena, Doble biquad, me gustaria saber las medidas para poder fabricarla, mira que estoy haciendo un enlace a unos 900 mts y hasta ahora no me ha ido muy bien, espero tu respuesta.
Gracias
PD visite los link que dejas pero tampoco salen las medidas
Salu2
Claudio
tache199 on 18 Mar 2009 at 2:02 pm #
Buenas y saludos. Gracias por visitar el blog y participar.
En este link aparecen todas las medidas de la antena. Si sigues con problemas con las medidas avísame para enviarte un dibujo.
Saludos.
Octavio Rossell Daal..
Administrador.
jhon on 06 Apr 2009 at 1:27 am #
ola me gustaria saber se hay forma de conectar esta antena a un portatil q ya viene con la tajeta encorporada interna m compre un hp pero en mi casa utilizo la parabolica, pero no esta conectada en ningun sitio solo me acerco a ella e me da una señal muy debil q las veces puedo conectar y las veces no! como conecto la antena parabolica o la q voy hacer en mi pc se no hay la entrada para antena? puedes ayudarme? otra cosa tengo un pcmcia de vodafone q lleva entrada para antena es possibre ultilizarla como base para conectar la antena? outro problema la entrada de antena del pcmcia quadband es muy pequeña assim q no se se havra forma de conectar algo alli weno se me ayudas con lo de conectar la antena al portatil q lleva encorporada la tajeta wireles me sera d gran ayuda! ejemplo por entrada de telefono o por usb… no me acordare esta pajina se es possible enviarme en mi correo la direcion o la respuesta estaria muy agradecido! gracias e desculpe las molestias!!!
jhon on 06 Apr 2009 at 1:39 am #
en el cable hay dos alambres e quisiera saber se van juntos los dos en el mismo sitio o se hay q separarlos e donde soldarlos cada uno es q no me ha queado claro gracias
jhon on 06 Apr 2009 at 1:45 am #
quisiera saber se cuanto mas grande haga la antena se sera mejor? gracias
jhon kqtus on 06 Apr 2009 at 1:48 am #
porfa conteste mis preguntas se es possible a todas gracias
tache199 on 08 Apr 2009 at 10:58 am #
Buenas y saludos jhon!
Gracias por visitar el blog y por tu participación.
No hay ninguna molestia.
Deb comentarte que mi especialidad es hacer las antenas y no es mucho lo que conozco sobre las modificacionbes que se deben hacer para adaptar antenas externas a los laptop. Si se pueden conectar pero las modificaciones internas son muy delicadas y requieren de cierta pericia. Es preferible modificar las terjetas que se colocan por USB. En la web hay infinidad de información al respecto. Por ejemplo en el foro Zero13, elhacker.net, etc.
Lamento no poder ayudarte mucho en este sentido.
Cualquier otra duda no dudes en contaxtarnos.
Saludos.
Octavio Rossell Daal.
Administrador.
tache199 on 08 Apr 2009 at 11:09 am #
Buenas y saludos Jhon!
Las dos puntas del alambre se unen en la masa del tubo y se soladan allí. Al frente de esas dos puntas va el doblés del alambre que debe soldarse al vivo del coaxial.
Esta es otra antena pero la alimentación es la misma.
Saludos.
Octavio Rossell Daal.
Administrador.
tache199 on 08 Apr 2009 at 11:26 am #
No es cuestión de mas grande o más pequeña. Las antenas resuenan en una frecuencia específica de acuerdo a sus dimensiones. Si modificas éstas entonces la estarás haciendo para una frecuencia diferente para la cual fue diseñada.
Hazla de acuerdo a las medidas suministradas.
Saludos.
Octavio Rossell Daal.
Administrador.
tache199 on 08 Apr 2009 at 11:28 am #
Con el mayor gusto SIEMPRE respondo a todas las preguntas.
Saludos.
Octavio Rossell Daal.
Administrador.
jhon on 09 Apr 2009 at 11:00 pm #
ok eres la leche tio, creia q no me ivas a contestar per ya lo veo q si graci de verdad octavio! saludos!!!
frank on 10 Apr 2009 at 1:47 pm #
Hola tache excelente tu manual, despues de ver que hasta con un cd se podia hacer la antena, me surgio una duda, dime es necesario que el reflector sea de metal?, yo la hice asi con cd y capta muy bien señales, aumentara con el reflector de metal o como es eso, esa es la duda que tengo.
tache199 on 10 Apr 2009 at 9:16 pm #
Buenas y saludos Frank!
Bienvenido al blog y gracias por participar.
El refelector debe ser matálico. Lo que sucede es que los Cds. llevan una capa metálica muy fina.
Prueba lo siguiente:
Usa dos (2) Cds y coloca entre ellos papel de aluminio o lámina de aluminio de las usadas en las imprentas. http://tache.gnu.org.ve/?page_id=20
Por favor, comenta si encuentras alguna diferencia.
Saludos.
Octavio Rossell Daal.
Administrador.
frankmaniaz on 11 Apr 2009 at 2:08 am #
una ultima pregunta tache, es necesario que haya contacto en el cable de tierra con el reflector?
tache199 on 11 Apr 2009 at 12:01 pm #
Buenas y saludos Frank!
El contacto queda establecido a través del conector.
No olvides colocar las fotos de la elaboración y los comentarios sobre tus resultados.
saludos.
Octavio Rossell Daal.
Administrador.
frankmaniaz on 12 Apr 2009 at 3:06 pm #
bueno no se como se ponen fotos pero, que muy bien, lo hice sin el reflector solo con el CD y a mi parecer creo que no es obligatorio el reflector, capta muy bien y use un cono de Cds para hacer su protector, muchas gracias por el manual,
tache199 on 13 Apr 2009 at 2:21 am #
El Cd ES EL REFLECTOR. Ya te comenté que ellos traen una fina capa metálica. El reflector te ayuda a concentrar la señal en una sola dirección. Te recomendé que le agregaras papel de aluminio para cerciorarte si había alguna diferencia ya que la malla debería estar en contacto con éste a través del conector.
Si quieres enviarnos una fotografía súbela a picasa o imageshack por ejemplo y luego en tu comentario coloca el link en donde está almacenada que yo me encargo de hacerla visible para todos.
Saludos.
frankmaniaz on 15 Apr 2009 at 8:28 pm #
la verdad hice esta antena y la doble biquad y la doble biquad tiene mejor ganancia que esta
frankmaniaz on 15 Apr 2009 at 8:29 pm #
sera posible que aumente la ganancia con la doble biquad de dos elementos
tache199 on 15 Apr 2009 at 9:26 pm #
Buenas y saludos Frank!
Bueno amigo. Yo hice ambas y me quedo con la biquad de 2 elementos.
tache199 on 15 Apr 2009 at 9:35 pm #
Te voy a dar un dato curioso para que lo intentes.
Hace unas semanas atrás el gato del vecino entró por una ventana y tumbó de la repisa en donde estaba la doble biquad de 2 elementos y como consecuencia de la caída se dañó la antena. En vez de repararla se me ocurrió ver que sucedía si los elementos eran iguales y sorprendentemente los resultados fueron increíbles.
Inténtalo que lo perderás nada. Simplemente haz otra doble biquad y colócala sobre la otra con la separación de la biquad de 2 elementos. (Es decir substituye las s biquads por dos doble biquad.) y me comentas. No había comentado nada hasta ahora pero como me consultaste te hago esa recomendación.
Saludos.
frankmaniaz on 15 Apr 2009 at 10:15 pm #
tache, gracias por responder mis preguntas y darme sugerencias. en la biquad de dos elementos, la distancia que hay entre la antena y el director es la que indica en el grafico, osea la distancia interior, pero creo que se mide desde la mitad del espesor del alambre o me equivoco, corrigeme, por que si lo mido asi, me da mas, sera critico eso?
tache199 on 15 Apr 2009 at 10:29 pm #
Se mide de centro a centro, de borde exterior a borde exterior o también de borde interior a borde interior. La medida debe ser las misma
frankmaniaz on 15 Apr 2009 at 10:53 pm #
tache que buena idea con la doble biquad de dos elementos, tengo alambre de 1 cm de diametro, la de 2 se me acabo con las otras antenas, crees que se pueda hacer con ese alambre.
tache199 on 16 Apr 2009 at 12:25 am #
Me parece m uy delgado pero no pierdes nada con probar pero debes recortar las medidas 1mm todas las medidas.
Saludos.
frankmaniaz on 16 Apr 2009 at 1:13 am #
molestandote nuevamente tache, viendo las fotos de las antenas me surgio una duda dime la parte de viva del conector va al dobles de la antena y la malla va a las partes donde empieza y termina el alambre, hace una especie de corto, o me equivoco, lo extraño es que funciona.
tache199 on 16 Apr 2009 at 10:21 am #
Eso es correcto. Así es como va. En radiofrecuencia no existe el cortocircuito tal como lo conocemos en la vida práctica.
Jose Luis on 18 Apr 2009 at 9:06 pm #
Buenas Octavio ante todo felicitaciones por el Blog.
Mi cinsulta es la siguiente en el caso de usar un alambre que sea de 1mm recorto todas las medidas en 1 mm y si por el contrario utilizo un alambre de 2,5 mm, como afectaria a las medidas de la antena? deberia agregar 0.5mm a todas las medidas?
Otra consulta en la mayoria de las fotos de todas las antenas en este blog FANTASTICO los pigtail no superan los 3 Mts y obtienen buenos resultados.Yo tengo una antena a 150 Mts es una antena publica inatalada por el Gobierno de acceso libre y gratiuto con la antena que tiene mi tarjeta en el cpu no detecto la señal. Que me recomendas hacer la antena biquad con un pigtail de pocos metros y usarla dentro de mi casa y si no obtengo resultado subirla al techo de mi casa usando unos 9 Mts de cable? Ya lei el articulo de que tipo de cable coaxial usar en este post fue de mucha ayuda.
Desde ya muchas gracias!!
tache199 on 20 Apr 2009 at 2:20 pm #
Buenas y saludos José Luis!
La idea es que mantengas las separaciones entre los elementos según las medidas originales no importa el diámetro. Pare ello es entonces conveniente que midas entre las superficies EXTERNAS DEL ALAMBRE (De cada rombo)
Para lo que deseas hacer (Por la distancia) te recomendaría que hicieras http://tache.gnu.org.ve/?page_id=173 porque es sencilla de constuir y por tener 13Dbi de ganancia no deberías tener problema alguno para conectarte además de que puedes hacerla con materiales de desecho.
No olvides comentar tus resultados.
Saludos.
Octavio Rossell Daal.
Administrador.
frankmaniaz on 05 May 2009 at 6:22 pm #
hola tache una consulta, dime el reflector puede ser una baquelita, o necesariamente debe ser metal duro.
tache199 on 06 May 2009 at 11:37 am #
Buenas y saludos frankmaniaz!
En una antena de cualquier tipo TODO reflector debe ser metalico. Si usas una baquelita de las usadas en los circuitos electrónicos no hay problema porque trae una placa de cobre incorporada. Si es sólo la baquelita, entonces debes agregarle una superficie metálica como por ejemplo papel de aluminio.
Saludos.
frankmaniaz on 07 May 2009 at 2:55 pm #
hice la biquad con alambre de 1cm, pero con otras medidas que encontre y la verdad que quedo muy bien, capta buenas señales, voy a modificar y hacer la biquad de dos elementos con las medidad que hice para ver como queda, cuando termine subo las fotos.
tache199 on 07 May 2009 at 4:02 pm #
Felicitaciones.
Esperamos tus comentarios.
Para las fotos sólo coloca los links que yo me encargo de hacerlos visibles.
Saludos.
tache199 on 07 May 2009 at 4:02 pm #
Felicitaciomes.
Esperamos tus comentarios.
Para las fotos sólo coloca los links que yo me encargo de hacerlos visibles.
Saludos.
frankmaniaz on 08 May 2009 at 8:17 pm #
Por fin he terminado de crear biquad de dos elementos y la verdad me ha sorprendido, capta señales como loko, me ha quedado muy bien, incluso mejor que una planar que construi. no he podido tomar fotos porque no se que le pasa a mi camaraweb no quiere tomar fotos, solo video, jeje bueno apenas descubra como tomar, subo algunas imagenes
tache199 on 09 May 2009 at 9:35 pm #
Buenas y saludos Frank!
Felicitaciones. Eso demuestra lo que he sostenido sobre esta antena.
Esperamos las fotos.
Dekay on 25 May 2009 at 2:21 pm #
Buenas, me podria decir como va soldado el director superior justo en el eje de simetría? Gracias
tache199 on 25 May 2009 at 9:08 pm #
Buenas y saludos dekay!
La siguiente imagen es de una doble Biquad doble pero el proceso se aplica igualmente para la biquad de 2 elementos.
Notarás que en la parte superior (Director) las puntas van soldadas al centro en donde se cruzan con el resto del director.
Saludos.
Dekay on 26 May 2009 at 11:30 am #
y si realizas el mismo doblez que el director superior y lo sueldas todo? Es que eso es lo que yo he hecho y creo que esa es la razon por la cual no me da buenos resultados
tache199 on 27 May 2009 at 7:23 pm #
Yo me ceñí a lo que dice el autor y me funcionó de maravillas.
Lo que dices no lo he intentado para no modificar lo que dice el que la inventó. Haz la antena de acuerdo a lo que te indiqué para que te funcione.
Saludos.
willy on 02 Jul 2009 at 11:27 pm #
hola esta muy interesante tu blog; quisiera saber las medidas exactas de la antena biquad 2.4ghz que se muestran en esta pagina te digo esto porque quisiera hacerla y no estan las medidas ,gracias de antemano por tu respuesta.
tache199 on 03 Jul 2009 at 12:51 am #
Buenas y saludos willy!
Bienvenido al blog y gracias por participar.
Las medidas aparecen en el link que está en este post; no obstante te coloco 3 imágenes con las medidas para elaborar esta antena.
Para hacer la biquad sencilla las medidas son 3.05cm por cada lado del rombo.
Saludos.
Octavio Rossell Daal.
Administrador.
willy on 03 Jul 2009 at 1:33 pm #
gracias ahora si podre hacer mi antena te comentare como me fue
willy on 03 Jul 2009 at 4:14 pm #
ya hice mi biquad y funciona excelentemente con solo un cable de 1mt rg58; le quisiera poner 10 mt con cable rg6 cual seria el resultado pregunto por si alguien la ha hecho de esa manera.voy ha probar
tache199 on 04 Jul 2009 at 6:27 am #
Buenas y saludos willy!
Nos agrada sobremanera que hayas elaborado tu ante y que te esté funcionando bien.
El cable rg6 NO es el apropiado puesto que por terner una impedancia diferente (75 Ohmios) va a producir desacoples en tu aparejo.
En todo caso no vas a dañar tu equipo ni la tarjeta. Si es tu decisión prueba y nos comentas.
Saludos.
marco on 17 Jul 2009 at 12:14 am #
hola octavio
de antemano agradezco la ayuda que puedas brindarme ,llegue a tu blog a traves de foros peru. veras vivo en un edificio en el cuarto piso y trabajo a tres cuadras del mismo,
en mi oficina tengo un router inalambrico el cual compre a la telefonica pues tengo internet speedy .para poder conectarme desde mi casa compre un acces point alfa el cual esta conectado al router de mi oficina con un cable de red y tiene una antena panel de 15 dbi
en mi casa tengo un adaptador usb tambien con una antena panel de 15 dbi la cual recepciona la señal que sale del ap que esta en mi trabajo.
al principio todo funciono de maravilla pero desde hace poco estoy teniendo problemas con la conexion empieza buena señal y paulatinamente va decayendo,reduce su velocidad y en algunos momentos se desconecta .
cabe mencionar que desde mi casa mi trabajo no hay nada que se interponga entre las antenas (las dos se aprecian mutuamente) te agradeceria mucho si pudieras ayudarme a resolver este problema.
atte
Marco Ramirez N.
martin on 17 Jul 2009 at 8:55 pm #
hola maestro, tengo una duda e construido la tdj para poder
conectarme a un shoping que esta a 400 mts, no tuve
resultado alguno,creo no tiene antena a la vista,tiene wifi en
los bares.con que antena podria llegar a conectarme. me
acerque al lugar y con mi telefono n95 capte varias ,algunas
libres y otras con candados.de vista al lugar es visible de mi
casa ,te agradeceria tu ayuda,y los felicito x el blog esta
buenisimo un abraso Martin de bs as argentina.
a me olvidaba tengo como targeta wifi la kozumi usb 200mw,
tendria que poner otra mas potente,o pci.
tache199 on 18 Jul 2009 at 1:17 pm #
Buenas y saludos marco!
Bienvenido al blog y gracias por participar.
Antes de hacer cualquier comentario te agradezco nos informes si tienes restringido el acceso a tu red. Si no lo tienes bloqueado puede ser que todo el vecindario se esté conectando a Internet a través de tu señal y tengas congestionada la conexión.
Saludos.
tache199 on 18 Jul 2009 at 1:31 pm #
Buenas y saudos martin!
Bienvenido al blog y gracias por tu participación.
A esa distancia y con esa antena no deberías tener ningún problema de conexión.
Revisa lo que hiciste y si es posible envía unas fotografías en detalles de tu trabajo.
Revisa bien el pigtail con un tester para verificar que hay continuidad en los conectores entre el centro del sma y el pin central del N y también entre la masa del sma y la masa del N.
Asimismo comprueba que NO hay continuidad entre el pin central y la mas de los conectores.
Espero tus comentarios para analizar lo que puedes hacer.
Saludos.
martin on 18 Jul 2009 at 8:09 pm #
Hola octavio,todo bien? me podrias decir donde te puedo subir
las fotos
tache199 on 22 Jul 2009 at 11:07 pm #
Buenas y saludos martin!
Puedes colocar aquí mismo las fotos. Pero coloca sólo el link de donde se bajarán SIN LA “H” que yo me encargo de hacerlas visibles.
por ejemplo ttp://vb7wfl.iuuql***. La razón es que si colocas el link completo, el anti span que tengo instalado en el blog lo va a rechazar.
Saludos.
Luiyi on 04 Aug 2009 at 2:04 pm #
Hola tache199
Estoy intereado en montar la Doble Doble Biquad ¿que medidas tiene esta? (separacion, tamaño del biquad separacion entre dobles biquad..etc), son iguales al simple doble biquad.
Saludos
tache199 on 05 Aug 2009 at 1:31 pm #
Buenas y saludos Luiyi!
Bienvenido al blog y gracias por participar.
En los links colocados en el post inicial aparecen las medidas de esta excelente antena. De ellos te recomiendo este link que creo es el más explícito, aunque para mejor referencia voy a colocarte estas imágenes que estoy seguro te ayudarán. Para cuestiones de tipo técnico como patrón de radiación, lóbulo frontal y comparación con otras antenas es preferible re remitas al citado link.
-
-
Esta la antena:
-
Y éste el director:
-
Todo completo:
Si tienes alguna duda sobre la construcción de la misma no dudes en hacerte presente y consultar.
Saludos.
Luiyi on 05 Aug 2009 at 4:31 pm #
Estupendo link.
Pero la que yo quiero hacer es la que tiene cuatro cuadrados arriba y cuatro cuadrados abajo, esta tiene dos cuadrado arriba y dos cuadrados abajo ¿se construyen igual?.
La que me gusta es la que tú tienes por los foros que es una modificación de esta.
Gracias por tan grata dedicación.
Saludos
Eduardo on 06 Aug 2009 at 11:59 pm #
Hola Octavio ^^ (perdon por la confianza…).
Entre a tu blog apenas hoy, ya he navegado muchas paginas qe aqui aparecen, y me he quedado sorprendido ._., mucha informacion, mucha la explicacion, y todo perfecto para aquel qe qiera hacer sus antenas ^^.
Justo ahora mismo estoy haciendo los rombos para la Biquad… Los soldare y tratare de hacer una Doble doble Biquad, y la montare en la carcasa de un CPU viejo qe tengo… La carcasa es grande por lo qe, creo haciendole algunos dobleces, podría armar un perfecto reflector ^^… Ahora mismo estoy conectado con una Biquad montada en un CD con papel aluminio, y este a su vez montado en un plato de Sky ^^.
Pos nada, la finalidad principal de este post pues agradecer por toda esa información qe compartes aqui para el libre acceso de cualqiera qe este interesado, nuevamente muchas gracias ^^.
Y pos qedo a tus ordenes para cualquier cosa en la qe te pueda servir. Desde San Luis Potosí, México : Eduardo.
PD : Ahi si tengo alguna duda, te la comento, a ver si me echaras una mano =D ^^.
newcetiz on 07 Aug 2009 at 11:29 am #
Hola, muy buenos dias ante todo, primero dejeme felicitarlo caballero, excelente sitio, la verdad me ha disipado un monton de dudas q otros website me habian creado, con el favor de Dios hoy construire dicha antena para matar mi curiosidad, mi pregunta es la siguiente: En lugar del tubo de cobre en la alimentacion si coloco un conector N hembra empotrable tendria algun tipo de perdida???, mas q obvio q soy novato en el asunto. Gracias por la informacion y colaboracion prestada por uds y todos los integrantes de dicho sitio, sigan asi.
Cesar Ortiz desde el Tachira.
tache199 on 08 Aug 2009 at 2:27 pm #
Buenas y saludos Eduardo!
Bienvenido al blog y gracias por participar.
Este blog es la cas de todos y está abierto para todos lo que de buena voluntad deseen aportar algo a los colegas.
Siéntete en libertad de colocar cualquier comentario o duda.
Saludos.
tache199 on 08 Aug 2009 at 2:33 pm #
Buenas y saludos Newcetiz!
Bienvenido al Blog y gracias por participar.
Si no puedes elaborar la alimentación sugerida te recomiendo entonces hacerla como lo comentas. Te coloco una foto y el link para que la veas en este mismo blog.
http://tache.gnu.org.ve/?page_id=81
Saludos.
newcetiz on 10 Aug 2009 at 8:20 pm #
Buenas tardes de nuevo y saludos Sr Octavio, bueno le cuento q realice la alimentacion de ambas maneras y la señal fluctuo , es decir a veces me captaba y a veces no, esto lo hacia desde el network stumbler ( tambien lo hice desde linux y nada), hice la prueba con dos cables rg58 uno media 6 mts y el otro 1 mts, fue en este ultimo cuando me percate q el enmallado ( no se su nombre en realidad) tenia como unos parches pequeños de oxido distanciados mas o menos a unos 20 cm entre si, me imagino q esta debe ser la falla, lo extraño es q el cable lo compre como nuevo (me vieron la cara de gocho jeje) , me gustaria saber si esta sera la causa posible de la no conexion, ya q con la laptop me conecto sin ningun problema a un AP q esta cerca , como a uno 50 mts. gracias de antemano.
PD.: Realicé las dos antenas la doble biquad y la TDJ de 13dbi y se ven espectaculares, lastima q no las he probado aun, yo estoy feliz con este foro, la q esta medio molesta es mi esposa por el pequeño laboratorio de pruebas en el cual converti la sala jejeej!!
Cesar Ortiz Desde el Táchira.
tache199 on 12 Aug 2009 at 12:40 pm #
Buenas y saludos Newcetiz!
Bueno, es obvio que algo anda mal. Realiza primero las siguientes comprobaciones en los 2 pigtails:
Con un tester prueba la continuidad en el pigtail:
1.- Entre los pines de los conectores. Debe haber continuidad.
2.- Entre la masa de los dos conectores Debe haber continuidad.
3.- Entre la masa y el pin central de uno de los conectores No debe haber continuidad.
El oxido en la malla significa que el coaxial es viejo y estuvo expuesto a la humedad. Trata con otro pedazo. PUEDE ser la causa pero también pueden haber otras.
¿Podrías colocar las fotos de la anterna que da los problemas? Escribe sólo el link pero elimina la letra H de http para que no lo rechace el antispam. Yo me encargo de hacerlas visibles.
Saludos.
newcetiz on 18 Aug 2009 at 1:35 am #
Buenas tardes Sr OCtavio, primero q nada pido disculpas al no haberme conectado antes, ya q estuve un poco enfermo (sufro de migrañas) , bueno por los momentos creo q no podre enviar las fotos ya q estoy mudandome y tengo todo en cajas , pero con el favor de Dios el dia sabado de esta semana estare subiendolas, de antemano muchas gracias por su paciencia y dedicacion para con todos nosotros (sobre todo por las preguntas tan seguidas y un tanto confusas q realizo).
Saludos, Cesar Ortiz desde el Tachira.
tache199 on 18 Aug 2009 at 1:21 pm #
Tranquilo amigo!
Aquí siempre estamos dispuestos a ayudar en lo que podamos. Recuerda nuestro lema: AQUI SE RESPETA AL NOVATO Y TODOS SOMOS IGUALES!!!(Todos somos novatos)
Saludos.
Darw21 on 22 Oct 2009 at 6:31 pm #
amigo octavio una consulta la distancia que has tomado del reflector al radiador es igual al del articulo original ? por favor espero tu respuesta
tache199 on 22 Oct 2009 at 7:21 pm #
Buenas y saludos!
La distancia que yo uso es 27.2mm entre el reflector y la biquad. La misma del plano original.
Saludos.
Marcelo on 11 Dec 2009 at 6:59 am #
Buenas! saludos a todos!
Bueno estoy en proceso de fabricacion de esta antena que me parecio muy economica y facil de hacer (sin mensionar la satizfaccion que implica el hacerla uno mismo).
Bueno mi pregunta era que posicion debe llebar la antena. Es decir en forma horizontal o vertical? Que angulo de propagacion tiene? yo supongo que vertical.
Encontre esto por ahi.
http://www.zero13wireless.net/wireless/Antenas/QuadBiquad_16dbis/Quados6_Radiacion.jpg
Bueno esta muy lindo el foro! me gusta la predisposicion y el entusiasmo que hay.
tache199 on 13 Dec 2009 at 12:50 pm #
Buenas y saludos Marcelo!
La posición dependerá de la palarización de la antena que deseas recibir.
Lo más práctico es que la pongas en ambas posiciones para obtener el en cada una y colocarla luego en la posición en la cual tengas la mejor señal.
Saludos.
tache199 on 30 Dec 2009 at 2:07 pm #
Buenas y saludos Reinaldox!
No necesitas soldar las pestañas del reflector; simplemente agrégale a las dimensiones que usarás y con alicates de presión y una superficie lisa, fuerte y delgada doblalas a 90º.
Yo personalmente uso las medidas de 13 x 13. Probé ambas y encontré mejores resultados con ellas.
Prueba con la altenativa que coloqué en este blog en IDEAS. http://tache.gnu.org.ve/?page_id=93
http://tache.gnu.org.ve/?page_id=60
Conozco la Jolly Rogers. inclusive hay una variante en este blog. http://tache.gnu.org.ve/?page_id=91
Saludos.
Reinaldox on 30 Dec 2009 at 6:50 pm #
Entendí lo de la variante de la Jolly Roger (ya lo había visto en tu blog jeje) pero aún me queda la duda si el tamaño del reflector está de acuerdo con el diámetro del alambre. La persona que me va conseguir el plato de la direc tv me dijo que para enero me lo pasaba es por eso que aún no me animoa aconstruir nada además quiero ver si consigo los conectores N hembra que estan escasos y caros aquí en Maracaibo.
Un abrazo y feliz año para ti y todos tus seres queridos, sun abrazo y seguimos en contacto.
Reinaldox on 06 Jan 2010 at 11:07 pm #
Un abrazo Octavio.
Disculpa q te moleste nuevamente pero en la ultima consulta se me olvidó preguntarte si las medidas q salen en las figuras para los rombos de la “doble biquad” son medidos exteriormente o interiormente. Anuq yo tengo la certeza de q son interior quería preguntarte porsia como ya tu la realizastes.
Un abrazo y seguimos en contacto
tache199 on 07 Jan 2010 at 1:18 am #
Buernas y saludos Reinaldox!
Las medidas están en este post; no obstante, te las coloco nuevamente.
Del centro al centro del alambre.
Saludos
joli on 21 Mar 2010 at 11:26 pm #
Hola tache gracias por responder en el otro post mis dudas!!, oye tache estoy intentando hacer una biquad de dos elementos pero quisiera consultarte que si el director o la la biquad qu ese pone en la parte superior se une las puntas como sale la foto o no, se dejan separadas? distancia entre las dos biquad es de cuanto? tache Gracias tache por responder!!
tache199 on 22 Mar 2010 at 12:43 am #
Joli!
La biquad superior va unida toda en el centro.:
La separación entre las biquad es de 32.9mm tomada de centro a centro del alambre:
Saludos.
joli on 22 Mar 2010 at 4:08 am #
Hola tache gracias por responder!! n_n una consulta mas, tengo que seguir a pie esas medidas? porque eh visto otros post en donde tu haces por cada lado 30.5 mm para que sea mas sencillo estaria bien si lo hago asi los lados de la biquad de arriba y el biquad de abajo con 30.5? eso tambien cambiaria la distancia de las separacion de 32.9mm? lo digo porque en una pagina pusiste esto:
Antena: 30.5mm por lado.(4 rombos)
Director:28.1mm por lado.(4 rombos)
Separación entre elementos: 28.5mm.
Separación entre el reflector y la antena: 30 a 30.5mm.
Reflector: 40mm de largo x 19mm de ancho.
aumque este es de 4 rombos pero me gustaria sacarme de dudas y hacer primeramente el de dos rombos haber que tal va gracias espero tu respuesta amigo tache !!
tache199 on 22 Mar 2010 at 12:41 pm #
Saludos Javi!
Tienes razon. Lo que sucede es que las que mecionas son las medidas con las cuales experimenté inicialmente. Después de muchos ensayos los mejores resultados los obtuve según la imagen que te copio para tu referencia.
Esas medidas (28.1mm) se adaptan mejor a los canales bajos de la frecuencia. Para el canal 6 que es el que se toma como referencia puedes usar 30.5mm para los lados de los rombos. Ambos te funcionaran satisfactoriamente. Puedes hacer tus propios ensayos modificando las separaciones entre los elementos. También entre la antena y el reflector y observar el comportamiento.
Trata de ceñirte a las medidas de la siguiente imagen:
Cuando la hagas no olvides comentar tus resultados.
Separación entre la antena y el reflector: 30 a 30.5mm.
No olvides comentar tus resultados.
Saludos.
joli on 22 Mar 2010 at 2:23 pm #
Gracias tache por responder rapido oye si tus respuestas son de gran ayuda n_n!! ah de veras tache dime si los lados son de 30.5mm hay los lados mas largos donde se pone el aislante supogo que es la suma 61mm verdad? gracias antemano por la respuesta y ahorita ya estoy buscando el tubito de cobre espero encontrar :S si comentare resultados gracias!!
tache199 on 22 Mar 2010 at 5:45 pm #
Eso es correcto Joli!
joli on 24 Mar 2010 at 7:14 pm #
hola tache nuevo como siempre preguntando jeje oye tache otra consulta aumque ya hice biquad y doble biquad no logro los resultados que otros logran capaz mi gran problema son las medidas que lo hago con una regla pero al menos estoy agarrando practica en dobles y soldadura… pero bueno ta ahora voy hcer una triple biquad pero quiera consultarte que hay personas que reemplazan el dobles de 61mm por dos de 30.5 mm osea hacen dobles simples osea dobles que no se cruzan no se si me entendes y mi consulta es que si es el mismo resultado hacer de esa forma osea dobles con la otra de 61mm o puro dobles de 30.5mm gracias antemano tache
joli on 24 Mar 2010 at 10:10 pm #
Hola tache otra consulta oye amigo dime… los rombos tiene que ver verse exactos? siempre? osea bien formaditos los rombos? porque hay lugares que ponen y sus rombos medio torcidos …. aumque dicen que esta n con la media exacta… gracias antemano por tu respuesta
tache199 on 25 Mar 2010 at 2:11 am #
joli!
Disculpa pero no creo que entiendo lo que deseas hacer. Por favor podrías hacer un dibujo para facilitar la explicación?
Gracias anticipadas.
Saludos.
tache199 on 25 Mar 2010 at 2:13 am #
Joli!
Toda antena debe quedar lo más exacta y simetrica posible en sus medidas para su mejor desempeño y para que el patrón de radiación sea lo mas parejo posible.
Saludos.
joli on 09 Apr 2010 at 9:12 pm #
Hola que tal de nuevo tache te comento que realize doble biquad biquad y biquad de doble elemento y sabes …..todos me tiran el mismo resultado ..con el netstumbler… y es mucha coincidencia…. eso capaz algo anda mal……ohh no se… pss lo hago con 30.5 mm y claro bno aseguro mucho si esta bien medido ya que lo hago con alicates y regla aparte lo hago con tubito de cobre mañana subo fotos para que chequees…. y me puedas ayudar en algunas pautas …ah y comparando con otra antena una d tipo mariposa panel esa de 14 dbi claro que yo tambien la hize en baquelita y vinil bañado con acido ferrico tambien estan por la misma ganancia…mmm….bueno mañana subiere fotos…
tache199 on 10 Apr 2010 at 12:03 am #
Joli!
Esperando…
George on 11 Apr 2010 at 5:38 am #
Que tal Octavio, recien me estoy por crear mi segunda antena y ruego que me brindes tu ayuda, la antena a realizar lo voy hacer con un plato de Directv, el punto es que como tu ya tienes mas experiencia en lo de antenas cual modelo me recomiendas para ponerlo con un plato plato de directv, como por ejemplo estas 2 imagenes de antenas:
1°
2°
Y cual tambien tendria buena recepcion de señal entre estos paneles para que vaya con la antena (ojala me deje entender):
1°
http://img405.imageshack.us/img405/2971/comercialycasera.jpg ” alt=”" />(ANTENA CON TUBO SALIENDO DE EN MEDIO DE PLATO)
(UNA BIQUAD SIMPLE)
(UNA DOBLE BIQUAD)
(OTRA TIPO DE DOBLE BIQUAD)
(BIQUAD MONTADA DOBLE COMO LA DE ESTA PAGINA)
(DOBLE BIQUAD MONTADA COMO LA DE UN COMENTARIO ANTERIOR)
2°
3°
4°
5°
6°
Otra cosita es que como mi antena va ir en mi techo y de mi techo a mi pc hay como 10 metros que cable coaxial me recomendarias que no pierda muchos dbi en 10 metros como minimo (Yo tengo en mi casa bastante cable RG-6 de esos que ponen las compañias de television por paga servira?..Tambien tengo RG-58 pero nose si ayude mucho ya que leo mucho que hay bastante perdida de señal con ese cable)
Salu2 y espero tener respuesta pronto octavio gracias de antemano…(Si todo saliera bien conforme vaya haciendo mi antena subire fotos para apoyar este gran blog)
tache199 on 14 Apr 2010 at 11:26 pm #
George!
Realmente cualquiera de las antenas que mostraste te pueden servir de iluminador para el plato parabólico.
Yo probe la doble biquad (La primera y segunda fotos) y es excelente.
Tambien probé con muy buenos resultados la TDJ 13dbi y también fue satisfactorio.
Ahora todo dependerá de cual deseas elaborar.
Con respecto al cable con el rg58 vas a tener pérdidas por el orden de 10 Db.
El Rg6 si bien tiene menos pérdidas por longitud lo que ahoprras lo perderás por desacople de impedancia. Lo ideal sería usar LMR200 o LMR400.
Saludos.
joli on 15 Apr 2010 at 10:43 pm #
Hola tache dije que pondria fotos pero por tiempo y camara jeje pero mira esto y ve esa parte donde como hace los rombos sin cruzarse a eso me referia, dime es viable eso puede ser otra opcion en vez del cruze de los alambres al hacer la doble biquad? lo digo porque creo que se deforma la figura del rombo al cruzarse tu haz probado esa forma de dobles de que sale aquella pagina ? sibn cruzarse los alambres ? …, graciaas ante mano tache
tache199 on 15 Apr 2010 at 10:59 pm #
Joli!
Si, esa antena la elaboré hace tiempo y en realidad no me dió nada especial con respecto a la doble biquad.
Con relación a la forma, no he probado de esa manera. Tal vez en cualquier momento lo haga.
Aquí están las que he elaborado hasta ahora:

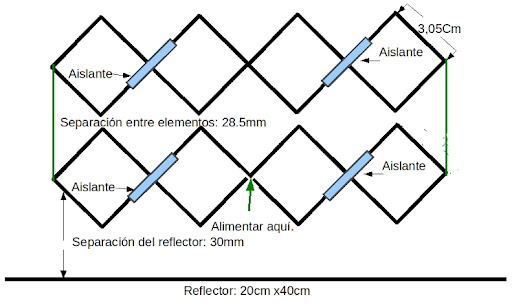

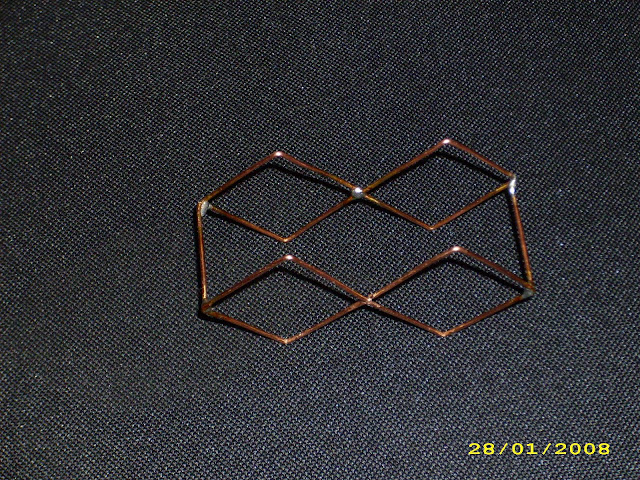

Doble Biquad, Doble doble biquad y Doble triple biquad.
Las tres hermanas.
Saludos.
George on 17 Apr 2010 at 2:20 am #
Gracias por tu respuesta Octavio!
Creo que probare el de la doble biquad montada
http://img690.imageshack.us/img690/62/123mo.gif (+ la antena directv)
Ese fue el que probaste verdad?
Ah y no habia escuchado sobre la TDJ 13dbi.
Sobre lo del cable ya me lo imaginaba tendre que comprar entonces el LMR-200, que es el unico que veo en mi ciudad, lo malo que cuesta mas caro que el rg58.
salu2
Joli on 22 Apr 2010 at 11:14 pm #
Hola tache estaba probando todas los doble biquad y doble biquad de dos elementos a 3.05 cm con alambre de 2 mm diametro y nose se ve que es lo mismo asuu no te imaginas cuanto alambre y pruebas de todo eh hecho y nose tache a todos le puse separacion 30 mm de reflector y elementos y 28.5 a 29 mm entre elementos y nose… parece iguales. dime hay mucha diferencia entre doble biquad y la de dos elementos doble biquad?, entre la biquad y la biquad de doble elemento tambien hay mucha diferencia o casi iguales son porfa espero tu respuesta . . . .
tache199 on 26 Apr 2010 at 6:57 pm #
Joli!
Es obvio que debe haber diferencias entre las antenas de acuerdo a sus características. Ceñirte a las medidas tiene la ventaja de que han sido probadas y funciionron. Salvo que tu desees investigar.
En este blog hay recomendaciones sobre las medidas.
Saludos
Joselo on 07 May 2010 at 2:49 am #
hola gente.. quería que alguien me de una mano ya que tengo una antena de direc tv que me regalaron y quería usarlo para construir una antena de wifi con eso, pero no se cual es la mas apropiada.. espero respuestas gracias!
tache199 on 07 May 2010 at 12:10 pm #
Joselo!
U(na simple dipolo o una biquad e inclusive una anetena pringles podrían darte el resultado que necesitas. Podemos hacerte cualquier sugerencia pero es conveniente que nos comentes cuales son ts condiciones de recepción ; vale decir: Cercanía, obstáculos, estás en un apartamento de condominio o en una casa, etc.
Saludos.
joselo on 07 May 2010 at 2:47 pm #
hola tache199.. GRACIAS por tu respuesta.. el lugar físico no es el inconveniente porque me gusta hacer estas cosas como pasatiempo y puedo probarlas en otros lugares de mi ciudad y como notaras se muy poco del tema, jjejej, pero me gustaría hacer la antena que esta en este blog y ademas que me digas las medidas del reflector – largo y ancho-, porque tengo uno que mide 25 cm de largo y 1.10 cm de ancho de chapa galvanizada, con rebordes de 1.5 cm para saber bien antes de cortarla.. bueno no te molesto mas y muchas gracias por tu tiempo!!!
tache199 on 12 May 2010 at 1:38 pm #
Joselo!
De acuerdo al proyecto original, el autor recomienda un reflector de 196 x 196mm.
Saludos.
Emiliano on 27 May 2010 at 2:14 pm #
Hola Tache 199, hize la antena y me funcionó!!! muchas gracias por la información, es la segunda que armo, antes hize una pringles pero esta me anda mucho mejor, pero la tengo que corregir para hacerla lo mas precisa posible!!! un abrao grande!!
tache199 on 27 May 2010 at 7:35 pm #
Emiliano!
Complacidos por haber sido de utilidad. No olvides colocar las imágenes de la antena cuando la termines.
Saludos.
derwis on 13 Jun 2010 at 12:49 am #
Epaleee Octavio Rossell como estas me comunico con usted para que me diga los pasos correctos y los materiales detallados que necesito para la preparación, y su instalación por favor espero su respuesta para armar la doble biquad. SALUDOS
tache199 on 13 Jun 2010 at 1:25 pm #
derwis!
Te refieres a ésta antena?
o a ésta?
derwis on 16 Jun 2010 at 1:05 am #
Buenooo Octavio yo deseo crear una biquad sencilla, pequeña peroo que abarque una gran señal para que me diga los pasos correctos y los materiales detallados que necesito para la preparación, y su instalación por favor. la primera esta bien!!
tache199 on 22 Jun 2010 at 10:30 am #
Derwis!
En este mismo blog en la sección antenas hay varias biquad que puedes elaborar con facilidad.
En este link hay una que puedes hacer sin necesidad del cajetín. http://tache.gnu.org.ve/?page_id=70
Seguimos a tu orden si necesitas algo más.
Saludos.
