Buenas y saludos.

Para complacer a los colegas que han solicitado un paso a paso de la alaboración de la antena Dipolo para la banda de 11m a continuación coloco una explicación detallada.

Materiales necesarios:

2 tubos de aluminio o cualquier otro metal ligero de una longitud de 2.67m c/u.

1 pedazo de tubo de PVC de unos 25 a 35cm de ½ Pulgada.

1 “Hache” elaborada con tubo de hierro liviano.

4 Regatones:
2 de ellos con un diámetro interno igual al diámetro externo del tubo de PVC y los otros 2 con un diámetro interno igual al diámetro externo de los tubos de la antena.

2 Tornillos para fijar el cable coaxial a los elementos de la antena antena.
4 Abrazaderas para fijar la antena al mástil.
1 Mástil para la antena de unos 6m.

Herramientas:

Destornillador, alicate y un taladro con broca fina.

Cautín o pistola de soladar y estaño.

Elaboración:

Tome el tubo de Pvc y establezca el punto medio de la longitud del mismo. Haga dos perforaciones de unos 5 a 7mm equidistantes del medio a 3cm a cada lado.

Tome los tubos para la antena. Haga una perforación en uno de los extremos ajustados al diámetro de los tornillos que usará para fijar el cable coaxial que alimentará la antena. El borde de los orificios deben quedar a 5mm del extremo del tubo donde se perforó.

Haga un hueco en los regatones grandes suficiente para deslizar muy ajustadamente los tubos de la antena y con los otros regatones pequeños tape los extremos libres de los tubos.
Introduzca los tubos de la antena en el tubo de Pvc hasta que los orificios de los tubos coincidan con el centro de los orificios hechos en el Pvc.

Fije los tornillos en los tubos de la antena.

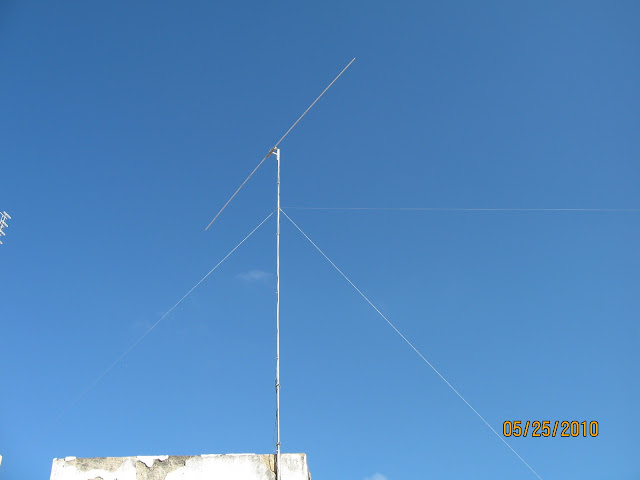

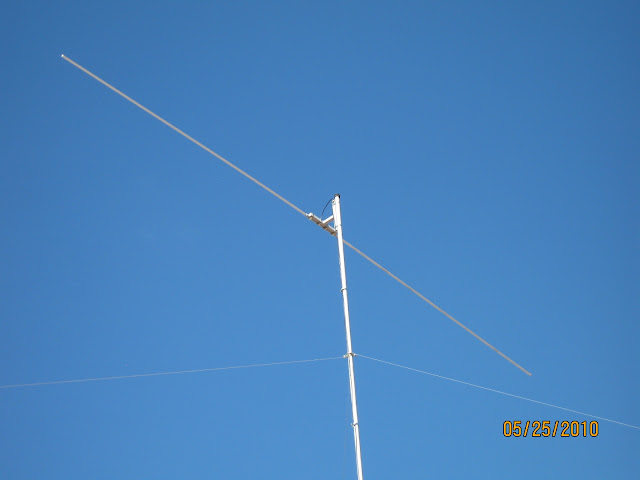

Fije con abrazaderas toda la antena a la pieza en forma de “H” y luego todo el aparejo al mástil o la pieza que mantendrá suspendida la antena.

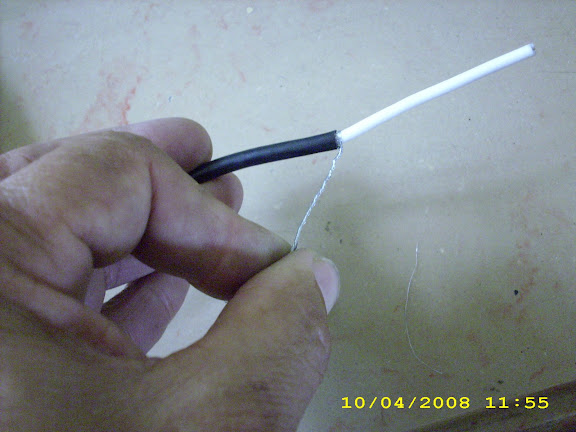

Descubra unos 5cm del cable coaxial y estañando las puntas fíjelos a la antena colocando el vivo en el tubo superior y la malla al tubo inferior usando para ello los tornillos que ha colocado previamente.

Para evitar que la humedad penetre en el cable coaxial no olvide colocar silicona o cualquier sustancia no conductora donde descubrió la funda y haga que se forme una curvatura hacia arriba en el cable y fíjelo al mástil.

Su antena está lista para operar.
