Published by tache199 on 22 Apr 2008 at 02:17 am

VISITAS:

94 Comments

94 Responses to “VISITAS:”

1. neoWi on 04 Aug 2008 at 5:54 pm #

   Hola amigo tache… bueno hace tiempo que no te das una vuelta por el foro… puede que sea pq el servidor de direccionamiento esta funcionando mal… bueno esta es la direccion real http://neowi.net63.net/

   Me gustaria que me hecharas una manito con una antena de panel muy sencilla, ya realice todo pero segun veo en wavemon la señal esta inestable y baja, no hay mucho ruido, pero hay poca ganancia…

   http://neowi.net63.net/viewtopic.php?f=9&t=17&p=22#p22

   Por favor, si puedes

   Saludos…

   pdt: No te escribi al mail pq al parecer no llega la paloma.

2. tache199 on 05 Aug 2008 at 1:17 am #

   Buenas y saludos Neowi!

   Bueno, hoy pasé y te dejé 4 posts.

   Saludos.

   Octavio Rossell Daal.
   Administrador.

3. neoWi on 05 Aug 2008 at 6:51 pm #

   Gracias amigo Tache, pues vi tu post de la antena panel, un amigo la hiso (no es muy adicto al wireless) y dice que le funciona, que el embudo le costo hacer, y al final dijo que era casi un embudo, no ha tomado fotos aun…

   Con respecto a la antena Panel X, puse el resultado de wavemon en el foro, en Guw aparece como “Proximamente” pero yo ya anote las medidas sacadas de la pagina del autor. El problema es que no me funciono.

   Si bien la base de esa antena son las antenas Omni y direcciona T (la que hacemos solo con cable), son 4 antenas T + un Reflector con un conector N. Pero no me dio resultados. Halgo estoy haciendo mal. Por eso te pido una manito, la antena es muy sencilla, no lleva mucho tiempo construirla.

   pdt: Con respecto a la antena T, estoy buscando formas de aprender a usar 4nec2 y simular nuestras antenas, ademas estoy buscando hardware para medir ROE y certificar cuando hay una mala construccion…

   Saludos…

4. tache199 on 05 Aug 2008 at 8:09 pm #

   Buenas y saludos!

   Con respecto a la antena Panel X, puse el resultado de wavemon en el foro, en Guw aparece como “Proximamente” pero yo ya anote las medidas sacadas de la pagina del autor. El problema es que no me funciono.

   Te refieres al post que coloqué en tu foro?

   Es ésta la antena?


   Por favor confirma porque no entiendo lo que planteas. Esa antena no es panel realmente es una dipolo con 2 elementos de 1/2 onda con alimentación en el centro. O tal vez más bien es una antena Quad.

   Si bien la base de esa antena son las antenas Omni y direcciona T (la que hacemos solo con cable), son 4 antenas T + un Reflector con un conector N. Pero no me dio resultados. Halgo estoy haciendo mal. Por eso te pido una manito, la antena es muy sencilla, no lleva mucho tiempo construirla.

   No creo. No son 4 antenas T. Son maś bien los elementos de un dipolo..

   Aclárame que quisiste decir. Honestamente que no lo logro descifrar.

   Pon el link que dices colocaste con el resultado de wavemon y el que mencionas de GUW.

   Espero tu respuesta.

   Saludos.

   Octavio Rossell Daal.
   Administrador.

5. neoWi on 08 Aug 2008 at 6:59 pm #

   Hola amigo tache…

   Bueno la antena que te mensiono no es tu dipolo Araña… esta esta otra:

   http://neowi.net63.net/viewtopic.php?f=9&t=17

   He estado jugando y realice una extraña simulacion de la antena “Rapida, Sencilla de hacer y Rendidora” la cual le llamo antena T, puse los resultados aqui:

   http://neowi.net63.net/viewtopic.php?f=17&p=88#p88

   Si me hechas una manito con la lectura me ayudaras a entender algunos patrones, por ejemplo… en tu das las medidas de de 35mm, el vivo y la malla, pero proboca un SWR = 4.03, le disminui el tamaño a 27mm la malla y el vivo, y bajo el SWR a 1. algo, bueno todo eso lo subo cuando aclare las lecturas, pues tu sabes aun estoy empezando

   Saludos Tache… si las lecturas o la simulacion es correcta ocupe los resultados, neoWireless es su casa tambien…

6. tache199 on 08 Aug 2008 at 9:10 pm #

   Te respondí en tu foro.

7. neoWi on 12 Aug 2008 at 12:05 am #

   Saludos Amigo Tache…

   realice lo que me pediste, la simulacion del dipolo X o Vigote de Gato … realice la simulacion con los valores iniciales y no funciono bien, luego con los resultados que te dieron en GUW, donde cada parte de la X (4 elementos) mide 28.8cm, el reflector de 13cm cuadrados, y una separacion del dipolo al reflector es 32cm… bueno los resultados nada buenos…

   ROE = 5.61
   Impedance = 280//!1385
   Voltaje = 167
   Radiat-Efec = 91,95%
   MaxGain = 8.24dBi

   Intente modificar las medidas… pero queda en 7dBi o algo asi, pero no la he experimentado mucho aun… ahora… quiza sea un error mio no sé… pero si quieres vas al foro neowi y pones el dipolo en LABORATORIO, lo otro… te acuerdas de la Antena Secilla y Rendidora… pues ya le encontre una solucion y la probe y funciono… la hise mutar le agregue un reflector y quedo mas potente que la antena X… te dejo el link…

   http://neowi.net63.net/viewtopic.php?f=16&p=97&sid=9770f450cef5d03edc7886a5e9411294#p97

   Saludos… espero ver tus comentarios por alla… (si en GUW simularon tu antena diles que te den el archivo y me lo envias asi salemos de dudas)

8. tache199 on 12 Aug 2008 at 9:56 am #

   Buenas y saludos!

   Bueno tienes resultados diferentes.
   Tanto la de Techoduro como la de Luis Angosto Rahausen son similares entre sí en cuanto al rendimiento. Sólo difieren en un poco en cuanto a la separación del reflector. En mis pruebas estuvo un poco por encima de la panel sectorial Comtelco.
   Esta es la simulación de Antonio Silva (Techoduro).


   Lo que no entiendo es porque te dió un roe tan alto.

   Bueno, sigue experimentando hasta que domines perfectamente el programa simulador.

   Saludos.

   Octavio Rossell Daal.
   Administrador.

9. neoWi on 12 Aug 2008 at 2:54 pm #

   completamente deacuerdo… pero yo llevo poco en esto de la simulacion, por ello seria interezante echarle una mirada al archivo original de la antena y de mas ayuda aun, seria poder charlar con las de Techoduro y Luis…

   La mentable yo en GUW no he podido logear pq dice que la cuenta no esta activada…

   Aun que creo que no estoy tan mal en la simulacion, pues viendo la imagen de arriba, tenemos el mismo radio, casi la misma ganacia, solo que los resultados en ROE, voltaje y Ohms estan muy altos… y ya intente con varias formas, he adelgazado el alambre, lo he engrosado, solo hay buenos resultados desde los 40cm (para cada alambre) de largo y 32cm de altura con respecto al reflector, pero la ganacia baja a 6dBi… en todo caso amigo Tache… me podrias ayudar mucho si haces la antena “T v2 de 9.12dBi”, pues si supera a tu antena comtelco y a la X estariamos certificando por referencia lejana, que estoy mas menos bien utilizando el programa de simulacion… Hay tantas cosas que quiero aprender de 4nec2 y nadie que enseño… da un poco de rabia que los hispanos que saben manejar el programa se guarden los conocimientos para sentirse mas “Cientificos” en el tema… injusto…

   Saludos amigo Tache…

10. tache199 on 12 Aug 2008 at 4:23 pm #

    Neowi, por email te envié a tu correo el archivo del programa que calculó la antena.

    Saludos.

    Octavio Rossell Daal.
    Administrador.

11. ernesto on 11 Nov 2008 at 5:38 am #

    Hola.

    Quisiera saber si me puedes hechar una mano, tengo una antena sectorial de 16db (http://www.lan-products.com/wd_anntena_sector_esp.htm) en una torre de 30 metros de altura junto con el access point, quisiera bajar el acces point a nivel de piso y dejar las antenas en la parte superior de la torre, mi duda es que tipo de cable (o dispositivo) debo usar para no tener mucha perdida de señal.

    de antemano muchas gracias

12. tache199 on 11 Nov 2008 at 1:37 pm #

    Buenas y saludos Ernesto!

    Gracias por visitar el blog.

    Me imagino por lo que comentas que la antena y el router están a 30m de altura y la sañal la llevas hasta tu Pc con un cable de redes por puerto USB.

    Para traer ahora la señal de la antena hasta el router vas a necesitar 30m de cable coaxial de muy baja pèrdida (Pero de alto costo) como por ejemplo LMR400. Entre una cosa y otra tendrías una pérdida de unos 5Db lo cual con una antena de 16Db te daría un rango grade para operar.

    ¿Porque razón deseas ahora cambiar el aparejo como lo tienes funcionando?

    ¿Donde vives?

    Espero tus comentarios.

    Octavio Rossell Daal.
    Administrador.

13. ernesto on 11 Nov 2008 at 10:05 pm #

    gracias por responder tache199

    Quiero cambiarlo de posicion porque me estan fallando los equipos y es mas accesible revisarlo desde el piso, son varias torres que hacen un perimetro para “inundar” una zona con señal, para que laptos se puedan comunicar con mi servidor de aplicacion, tengo una torre (accesspoint) que es la que se comunica con el servidor por un cable utp y las otras torres con accesspoint haciendo la funcion de repetidoras.

    Saludos…

14. tache199 on 12 Nov 2008 at 12:20 am #

    Buenas y saludos Ernesto!

    ¿Cómo bajas la señal desde el router que tienes en la torre? ¿Por cable de red?

    ¿Donde vives? Yo vivo en Barquisimeto, Venezuela.

    Octavio Rossell Daal.
    Administrador.

15. ernesto on 12 Nov 2008 at 3:12 am #

    hola octavio
    Si, la señal baja por cable de red utp nivel 5, yo vivo en Puerto cabello, Venezuela.

    Saludos..

16. tache199 on 12 Nov 2008 at 4:50 am #

    Buenas y saludos Ernesto!

    OK. Lo que tienes que hacer es lo siguiente: Colocas la antena en la torre orientando ésta hacia donde consigas la mejor señal. Elaboras o compras un latiguillo con coaxial LMR 400 (O equivalente) de la longitud necesaria para conectarla con el router y éste lo conectas al Pc con un pequeño cable de red normal.

    Hay una pequeña duda que no te pedí la aclaratoria: ¿Estas conectado por CANTV o por MOVISTAR?

    Si tienes conexión con Cantv entonces debes tener también un modem conectado al router.

    Aclara por favor.

    Revisa tu email que te estoy enviando un mensaje privado.

    Saludos.

    Octavio Rossell Daal.
    Administrador.

17. Aldebaran82 on 17 Dec 2008 at 9:54 am #

    Hola amigo tache de verdad que ya he hecho un par de las antenast basicas que tienes en el blog y de verdad que con el material que siempre subes a uno no le queda otra que quitarse el sombrero ante usted… amigo mi consulta es la siguiente ahorita me conecto a un par de redes que se encuentran sin cifrado de clave por la zona donde vivo en chacao… hace poco me compre una tp-link indoor antenna que cuando mucho te da segun el fabricante 5 dbi de ganancia… pero este fin de semana consegui una antena offset de directv que la tenia un colega ingeniero sin uso… mi consulta es que ya he visto en la red como por ejemplo la antena biquad que tienen en la web de seguridad wireless que se utiliza un disco similar a este para obtener una excelente antena…. pero mi duda es como pudiera combinar el disco junto con la tp-link antena (que tiene unos +-15 cm de altura) para poder construir una antena de calidad… ya que si se puede hacer algo seria excelente cuento que hace unas semanas que llevos dias buscando en caracas donde comprar los conectores n y nada… y los pigtail los tengo que encargar y esperar por ellos, por eso si hubiera una manera de poder combinarlas para una antena mucho mas potente te agradeceria…. bueno ya te doy las gracias de anemano…. espero ansioso tu respuesta

18. German on 17 Dec 2008 at 11:24 am #

    Octavio! soy yo Warrior_oF_Byte de ToxicoPC. Muy lindo el blog, me encanto leer el cartel en letras grandes “¡AQUI SE RESPETA AL NOVATO!” por que sinceramente me siento mas novato que nunca jeje.

    Antes que nada creo que el proyecto es mas pequeño de lo que creias.
    Te adjunto 2 imagenes:
    Una satelital, donde el dentro del rectangulo rojo seria la zona donde trabajando, como veras es pequeña. Y los puntos rojos seria donde estarian ubicadas la PC y el AP.
    En la otra imagen, intente hacer un diseño mas a escala de un mapa. Donde dice router, iria el router y el AP los juntitos.

    Mis dudas son:
    Que tipo de equipos puedo usar para llegar del router al Punto A. Me dijieron que con AP linksys WRT54G mas de 2 paredes es imposible que pase (usa la norma 802.11G) entonces pense en usar alguno que use norma N, que en teoria, (y aqui es donde peco de ignorante) al tener mas potencia, quizas llegue desde el AP(+router) al Punto A sin necesidad de poner antenas.
    Fijate que en la imagen intente graficar las paredes de las casas por las que deberia atravesar la señal.

    En el caso de que sea imposible la comunicacion entre esos puntos, en el mapa puse unos puntos violetas, esos puntos violetas son visibles entre si, no hay anda en el medio.
    En realidad son las antenas de TV la idea seria segun me comentaron colocar unos paneles algo asi:
    http://articulo.mercadolibre.com.ar/MLA-45998874-antena-wireless-patch-panel-14-dbi-24-ghz-la-mejor-_JM

    Pero aca es donde ya no se que hacer, porque desconozco totalmente estos paneles, no se como se conectan, no se a que AP o placa de red los puedo conectar, por tipo de norma, compatibilidad, etc.

    O sino tambien pensaba, dado que la distancia entre los puntos de las antes es poca quizas una antena casera no sera demasiado loco.

    Resumiendo:
    Lo que tengo pensado es
    1 router/modem
    1 AP
    2 placas de red

    Que norma elijo G? N?

    Distancia entre el AP y el punto A es de 30 a 35 metros pero con varias paredes en medio.
    Distancia entre los puestos de antenas es de 30 metros sin obstaculos y estan a la misma altura (como mucho 1 metro de diferencia.)
    Esta bien asi? o es conveniente poner otro AP mas cerca del punto A.

    Como veras estoy perdidisimo en este mundo sin cables.
    Muchas Gracias de antemano Octavio!

    Mapa:


    Satelital:


    Por si no se ven las imagenes:
    • Mapa: http://img111.imageshack.us/my.php?image=redui5.jpg
    • Satelital: http://img68.imageshack.us/my.php?image=mapasatelitalredgg7.jpg

19. tache199 on 18 Dec 2008 at 2:34 am #

    Buenas y saludos Aldebaran82!

    Gracias por visitar el blog y participar en él.

    hace poco me compre una tp-link indoor antenna que cuando mucho te da segun el fabricante 5 dbi de ganancia…

    ¿Podrías enviarme a mi correo tache199@yahoo.com una fotografía de la antena, o al menos las especificaciones que trae? Por lo que comentas pareciera ser omnidireccional.

    este fin de semana consegui una antena offset de directv que la tenia un colega ingeniero sin uso…

    Eso que conseguiste es un tesoro porque lograrás aumentar los Dbi de tu antena si la usas apropiadamente.

    mi consulta es que ya he visto en la red como por ejemplo la antena biquad que tienen en la web de **** (Ese link específicamente no es bienvenido aquí) que se utiliza un disco similar a este para obtener una excelente antena…. pero mi duda es como pudiera combinar el disco junto con la tp-link antena (que tiene unos +-15 cm de altura) para poder construir una antena de calidad…

    La razón por la cual te pedí las especificaciones de la antena es para ver las posibilidades de usarla offset. Si es -como creo- omnidireccional, es preferible cualquier otra. En todo caso, la BiQuad funcionará perfectamente para ese propósito y también te puede servir una cantena y hasta una dipolo sencilla en cualquier caso.

    cuento que hace unas semanas que llevos dias buscando en caracas donde comprar los conectores n y nada…

    La última vez que estuve en Caracas sólo pude comprar 2 de ellos en Benavides en San Bernardino. Es más fácil que los compres en mercadolibre.com. En ese sitio yo los compraba anteriormente (Busca el aviso de AsiaCell). El tiene de todo. Puedes obviar el conector N si elaboras una cantena o una Biquad siguiendo las instrucciones que publiqué en ALIMENTACIÓN DE 50 OHMIOS PARA BIQUAD y en ALIMENTACION DE 50 OHMIOS PARA CANTENA.

    Sigo a tu disposición para tratar de ayudarte. No dudes en consultar nuevamente si así lo deseas. No olvides las especificaciones de la antena que compraste.

    Saludos.

    Octavio Rossell Daal.
    Barquisimeto, Venezuela.

20. tache199 on 18 Dec 2008 at 11:23 pm #

    German on 17 Dec 2008 at 11:24 am

    Octavio! soy yo Warrior_oF_Byte de ToxicoPC. Muy lindo el blog, me encanto leer el cartel en letras grandes “¡AQUI SE RESPETA AL NOVATO!” por que sinceramente me siento mas novato que nunca jeje.

    Gracias por visitar el blog amigo Germán.
    Yo coloqué ese cartel porque si bien tengo experiencia en la elaboración de todo tipo de antenas (especialmente para radioaficionados) en la web soy un novato y no quiero que a otros se les trate como lo han hecho conmigo en algunos foros en donde existen los que yo llamo LOS SUMO PONTIFICES DEL WIFI, que creen que porque “supuestamente” conocen algo se creen con patentes de corso para agredir e insultar a quien tiene una opinión diferente.

    Bueno amigo al grano…

    Revisé el material que me enviaste y te comento que NO VEO ningún problema en que te conectes con una antena casera. Sobre la antena que te recomiendo te la detallo mas adelante. Voy a empezar por la colocación de la antena. Te recomiendo que en la medida de tus recursos uses cable LMR400 (Costoso) o LMR200 (Intermedio y muy bueno) para que puedas colocarla de ser posible en el exterior y lo más alto posible.
    Recuerda que si no hay obstáculos las condiciones serán optimas. Si las antenas se pueden “ver” o con un mínimo de obstáculos, la antena que te voy a recomendar puede alcanzar según el fabricante más o menos unos 2kms.
    Esa antena la puedes elaborar tu mismo según las indicaciones que coloqué en el post
    “INTERESANTE ANTENA DIRECCIONAL TDJ DE 13 DBI” la cual es una copia casera de la comercial que he comprobado que es muy fácil de hacer y bastante rendidora.
    Con esa antena no deberías tener ningún problema de conexión.
    Si no tienes facilidades para soldar las piezas te recomiendo uses la alternativa que recomiendo en el post “RESOLVIENDO PROBLEMAS DE SOLDADURA” Esa alternativa no debes usarla para unir el pin del conector N Hembra a la antena. Ese debe ir SOLDADO para una buena conexión y contacto entre los metales. (La parte manchada en la fotografía).


    Hay otra buena alternativa pero esta vez usando separadores que tengo posteado aquí Esta opción es más fácil aún.


    Espero tus comentarios o dudas.

    Octavio Rossell Daal.
    Administrador.

21. zorro_chai on 21 Dec 2008 at 1:17 pm #

    hola: soy soy primerizo en todo esto del WIFI, antes que nada dejame felicitarte por este Blog esta super chido, (se dijera aqui en Mexico).
    eh estado viendo algunos de tus trabajos y me parecen fantasticos y super faciles de hacer, eh visto que usas cable del que se usa para las antenas de television; corrijeme si estoy mal porfavor, lo unico que me a costado encontrar aqui en Mexico, en Distrito Federal mas exactamente lugares en donde vendan los conectores tipo SMA los que van conectados a la tarjeta PCI Wireless. Hay en el D.F. una plaza famosa que se dedica a la venta de equipos de computo y todo lo relacionado con eso y pregunte en varios locales si no es que en casi todos, (son tres pisos) de quien me podria vender este tipo de conectores o los famosos Pigtails, pero que crees? que algunos los vendian ya hechos (ellos mismos los elaboraban) ya sea que por envidia o no se que no me decian en donde podia comprarlos, en fin no quiero cansarte de todo esto, pero si de pura casualidad tu supieras de algun lugar aqui en el D.F te lo agradeceria de antemano, muchas gracias por este espacio y bueno esperare tu respuesta. GRACIAS.

22. tache199 on 21 Dec 2008 at 9:54 pm #

    Buenas y saludos Zorro_chai!

    Gracias por vistar el blog.

    eh visto que usas cable del que se usa para las antenas de television; corrijeme si estoy mal porfavor,

    Sí, estás errado en eso. El cable coaxial que se usa en wifi es de 50 Ohmios RG58, LMR200, LMR400) y el de televisión es de 75 Ohmios (Son físicamente parecidos).

    lo unico que me a costado encontrar aqui en Mexico, en Distrito Federal mas exactamente lugares en donde vendan los conectores tipo SMA los que van conectados a la tarjeta PCI Wireless.

    Yo vivo en Venezuela y ese sentido es poco lo que puedo hacer por tí pero revisando la web encontré este link en donde estoy seguro podrás encontrar lo que buscas. Al igual que aquí en Venezuela te lo enviarán por correo.
    http://computacion.mercadolibre.com.mx/redes-y-redes-inalambricas/conectores-N

    algunos los vendian ya hechos (ellos mismos los elaboraban) ya sea que por envidia o no se que no me decian en donde podia comprarlos,

    Yo elaboro mis propios pigtails porque frecuentemente estoy haciendo antenas (Para experimentar) pero creo que es preferible que tu lo compres ya elaborado porque para hacerlos tú, necesitarás una crimpeadora y ese instrumento sería costoso si lo adquieres sólo para hacer un solo pigtail. Si lo compras elaborado, cerciórate que el cable coaxial sea el apropiado. Si no es así todo el aparejo prsentará pérdidas por desacople. (Visita en este mismo blog los siguientes links http://tache.gnu.org.ve/?page_id=107 y también éste http://tache.gnu.org.ve/?page_id=94. En el primero trato el tema del desacople y en el segundo el autor habla de los cables coaxiales.)

    Sigo a tu entera disposición si necesitas aclararatorias sobre cualquier tema.

    Saludos.

    Octavio Rossell Daal.
    Administrador.

23. NiñoDeCobre on 03 Jan 2009 at 6:42 am #

    Hola Octavio, primero que todo darte las gracias por compartir todo tu conocimiento y desearte lo mejor para este nuevo año en todos los sentidos y en especial que sigas inventado antenas y haciendo publico este material tan interesante que nos fascina, gracias Dr. en ondas.

    El solo hecho de ver que realmente es posible construir una antena WIFI funcional por poco dinero es lo que me motiva a hacer el intento y probar como me va con alguna de tus guias. Me declaro totalmente novato en el tema de wifi y tengo muchas dudas al respecto por ejm: ¿con que programas mido la señal?, ¿donde puedo comprar los materiales?, etc.. espero tengas tiempo de aclararlas a medida que avanzo.

    Antes que todo necesito saber que voy a construir, con que tipo de antena podre obtener el mejor rendimiento, considerando que vivo en barrio residencial rodeado de arboles y el punto de wifi mas cercano se ubica a 1 km aproximado ( a no ser que capte señal de mis vecinos jiji). Te pregunto esto para no construir una antena equivocada y perder todo mi esfuerzo (aparte de mi dinero). Quiero emprender el proyecto de armado de alguna de tus creaciones obteniendo el esquivo sueño de captar internet free. Espero tus recomendaciones, para dicho desafio.

    De nuevo gracias por tu generosidad de conocimiento y felicitaciones por este espacio.

    Saludos.-

24. tache199 on 03 Jan 2009 at 10:18 am #

    Buenas y saludos NiñodeCobre!

    Gracias por visitar el blog y por tus comentarios.

    Para lo que te propones necesitarás una antena direccional. Entre el grupo de las que he posteado te recomendaría la TDJ de 13Dbi que es muy rendidora y fácil de hacer.
    El plano y las indicaciones para hacerla están aquí y donde conseguir los materiales están en este post. También encontrarás otras ideas aquí que te pueden ayudar.
    Intenta hacerla que te dará el resultado que necesitas.

    Sigo pendiente de tus preguntas para ayudarte en lo posible.

    Saludos.

    Octavio Rossell Daal.
    Administrador.

25. NiñoDeCobre on 04 Jan 2009 at 1:42 am #

    Ingeniero, gracias por responder,

    Hay varias cosas que no entiendo en la elaboración de esta pequeña maravilla.

    I- Las piezas; tanto la antena cuadrada como los directores ¿deben tener alguna distancia especial entre si?
    II- ¿Las soldaduras son de estaño?
    III- ¿Que sucede si ocupo una lamina de aluminio para construir la antena? ¿Servirá?
    IV- ¿Cual es el diámetro del vastago?

    Me quedo a la espera de sus respuestas, para comenzar la construcción

    saludos

26. tache199 on 04 Jan 2009 at 9:57 am #

    Buenasa y saludos NiñoDeCobre!

    En el plano que aparece el link que te envié estan las distancias entre los elementos y entre la entena y el reflector.

    Si una lámina metálica de hierro, cobre, bronce, etc puedes usar estaño para soldar.

    Si usas aluminio no te servirá el estaño. por eso es que te coloqué otro link con una alternativa de unir las piezas con soldadura epóxica(Llamadas también soldadura en frío)- También sirve la llamada “Gota mágica”.

    El vástago puede ser de cualquier diámetro entre 1.5 y 3mm.

    En este mismo post, unas 6 respuestas antes de ésta hay otra alternativa que no usa ninguna soldadura (Salvo en la antena), sino una barra roscada y unos separadores.

    Espero tus comentrarios.

    Octavio Rossell Daal.
    Administradore.

27. NiñoDeCobre on 10 Jan 2009 at 8:10 am #

    He tenido una serie de complicaciones de tiempo, por lo cual me ha sido imposible iniciar el trabajo de armado. Los materiales ya los tengo.

    Estube analisando los planos con las indicaciones y no logro entender como se conecta la antena al PC. Acaso, debo fabricar un cable coaxial con hembra y macho N de que tipo?

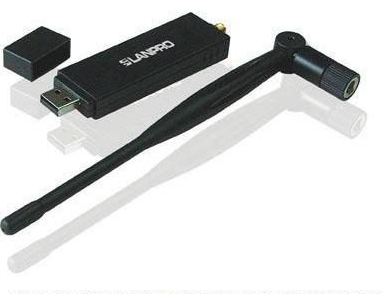

    como lo hago? aparte necesito una tarjeta como esta para lograr la conexion o me equivoco?

    http://www.sym.cl/ficha/805/

    Mis cordiales saludos y gracias por las correciones Dr.

28. tache199 on 10 Jan 2009 at 10:25 am #

    Buenas y sulados NiñoDeCobre!

    Estás en lo cierto. La antena lleva un conector N hembra.

    La antena se conecta al Pc a través de un latiguillo (Pigtail) que se hace con coaxial lo más corto posible si es RG58. O puedes hacerlo con caoxial de baja pérdida LMR400 ó LMR 200.

    El latiguillo puedes hacerlo tu mismo aunque es preferible comprarlo ya elaborado ya que se necesita una crimpeadora y no tendría sentido comprarla para hacer sólo un latiguillo.

    El latiguillo consta de un tramo de coaxial que lleva un conector tipo N macho en un extremo que se conecta a la antena y en el otro extremo un conector Rp SMA macho que va a la tarjeta como las que enviaste en el link.

    Saludos.

    Octavio Rossell Daal.
    Administrador.

29. felipe on 26 Feb 2009 at 7:37 pm #

    ola amigo tache, sabes q soy nuevo en el tema de las antenas y con un amigo hemos construido una antena doble-biquad sacada de esta pagina http://foro.seguridadwireless.net/manuales-fabricacion-antenas-caseras/antena-doble-biquad-paso-a-paso/ , y la verdad no sabemos donde se conecta la antena, solo hemos visto unas fotos con unos cables q no sabemos donde van.
    yo tengo un notebook acer aspire 3680, y no queremos gastar mucha plata comprando tarjetas, ni nada por el estilo.
    si nos pudieras responder a la brevedad donde se conecta la antena y como funciona porfavor
    de antemano muchas gracias
    xaoo!!!

30. tache199 on 26 Feb 2009 at 9:26 pm #

    Buenas y saludos y gracias por visitar el blog.

    TODAS las biquad se alimentan igual. Recuerden que en radiofrecuencia no existe el comunmente llamado cortocircuito.
    Aquí les coloco varios ejemplos de como alimentarla.



    Para observar los detalles de como alimenta visita en este blog:
    http://tache.gnu.org.ve/?page_id=70
    http://tache.gnu.org.ve/?page_id=60
    http://tache.gnu.org.ve/?page_id=81
    http://tache.gnu.org.ve/?page_id=35

    Saludos.

    Octavio Rossell Daal.
    Administrador.

31. Waldroff on 16 Apr 2009 at 4:52 pm #

    Saludos amigo Octavio…
    Felicitaciones por este foro, esta chevere…
    Soy de Guayana, Venezuela y soy muy nuevo en el Wifi, mi pasion son
    las Antenas, proximamente estare fabricando para experimentar,
    Quisiera q me sugieras un portal o un link, o bien sea, el nombre
    de algun programa o software para simular y testear antenas…
    Por ahora en eso quisiera q me ayude… y a ti y a todos los
    colegas les informo que tengo muchisima informacion y planos
    bien detallados de como fabricar antenas de todo tipo y de gran variedad
    de diseños… esto con fin de “Experimentar”, si me lo permites lo compartiria
    con todos los amigos visitantes….
    Sin mas…
    Saludos a Todos!
    Suerte!

32. tache199 on 17 Apr 2009 at 1:36 pm #

    Buenas y saludos waldroff!

    Bienvenido y gracias por participar-

    —Quisiera q me sugieras un portal o un link, o bien sea, el nombre
    de algun programa o software para simular y testear antenas–[...]

    Yo trabajo con Linux y estoy usando el programa de analizador de señales WAVEMON el cual te muestra la fuerza de señal, calidad de señal, relación señal/ruido y también la representación gráfica de la señal. No se si es el mejor. Es el que yo uso y estoy satisfecho con él.



    Si estás usando Windows, hay un programa llamado Nestumbler que al parecer también trabaja bastante bien.



    Ambos programas puedes bajarlo desde Internet. Solo coloca en google Wavemon o Netstumbler, escoje el servidor e instala el de tu preferencia.

    —a ti y a todos los colegas les informo que tengo muchisima informacion y planos
    bien detallados de como fabricar antenas de todo tipo y de gran variedad
    de diseños… esto con fin de “Experimentar”, si me lo permites lo compartiria
    con todos los amigos visitantes….[...]

    Gracias por el ofrecimiento. El blog está abierto para todos los que deseen compartir conocimientos y experiencias. Envía el tema y para las imágenes coloca el link que yo me encargaré de hacerlas visibles.

    Nota: Envíame un mensaje de texto con tu número que yo te llamaré. Mis números son 0414 5227546 y 0416 6574551.

    saludos.

    Octavio Rossell Daal.
    Administrador.

33. WALDROFF on 17 Apr 2009 at 2:21 pm #

    Waooo Gracias amigo! muy agradecido por la informacion…
    Al tener un poco mas de tiempo subire lo que ofreci…
    Saludos!

34. tache199 on 17 Apr 2009 at 3:05 pm #

    OK!

    Entonces te esperamos….

35. Antonio Silva (Techoduro) on 24 May 2009 at 3:37 pm #

    Saludos Octavio, tiempo sin estar en contacto. Ando totalmente retirado de la informatica y del asunto de las antenas, pues ando sacando adelante unos proyectos personales que me consumen todo mi tiempo.
    Pero siempre estoy pendiente y de ves en cuando me doy una vuelta. Ya vi el mal rato que te hicieron pasar y la verdad no entendi la actitud de esa gente, pareciera que moderan el site intoxicados. Pagina pasada, mas no olvidada, imagino.
    Te cuento que recientemente tuve que hacer una antena de emergencia y lo unico que tenia a la mano era el pigtail con su conector, pues bien desnude el filamento central ( 1 mm de diametro, calculado a ojo) del coaxial unos 25 cm le hice los dobleces correspondientes ( 30 mm por lado aprox) y sin mucho protocolo hice una biquad, le “amarre” la malla del coaxial al punto de alimentacion correspondiente, un poquito de teipe y listo. Recorde un articulo tuyo donde utlizabas soldimix para fijar un reflector, pero como no lo tenia a la mano, use una pistolita de silicon que usa mi hija para sus manualidades. Como reflector use la tapa de una lata de leche ubicada a 32 mm de la biquad y listo. Mi sorpresa fue grande cuando veo que la antena improvisada me proporcionaba alrededor de 20% mas de prestaciones, comparada con una supuestamente antena profesional de una marca reconocida. Posteriormente la desarme porque ya no la necesitaba, pero se me ocurrio que podia utilizar el biquad como iluminador de una parabolica artesanal que hice algun tiempo atras, y me dio buenos resultados, al punto que es la antena que uso actualmente. Una experiencia interesante.

    De ves en cuando me estare conectando y visitandote por aqui. Bien reza el dicho, “El que ha sido marinero, cuando ve la mar suspira”

    Muchos saludos
    Antonio Silva

36. tache199 on 25 May 2009 at 4:11 pm #

    Buenas y saludos Antonio!

    Bienvenido y gracias por participar con tan interesante colaboración.

    Lo que hiciste ratifica aquello de quer “Las buenas ideas no son patrimonio de nadie…”
    Ojalá puedas colocar las fotografías para compartir lo que hiciste con el resto de los colegas.

    Bastra conque coloques el link dse donde se pueda bajar. Yo me encargaré de hacerlas visibles.

    Saludos.

    No te volví a llamar porque traspapelé tu No. Por favor envíame un mensaje de texto al 04145227546 o al 0416 6574551 para tenerlo nuevamente.

37. tache199 on 25 May 2009 at 8:37 pm #

    A continuación me permito reproducir un comentario que me llego a mi correo personal. El comentario está firmado por >Luis Rincón.

    SIN COMENTARIOS….

    Autor : Luis Rincón (IP: ***, E-mail : *** URL :***
    Whois : http://www.whoistag.com/whois/ Comentario:

    Muchos saludos al caballero Octavio. Soy un compatriota suyo viviendo en su misma ciudad. Debo darle muchas felicitaciones por su blog y por las desinteresadas enseñanzas. en cuanto al inconveniente que tuvo en seguridad wireles le informo que no es el primero ni será el ultimo que va a ser tratado tan groseramente y tan desconsideradamente. Su caso se ha repetido en muchos usuarios de ese foro porque no eceptan que nadie opine diferente a lo que ellos dicen. Todo aquel que no este de acuerdo con lo que ellos dicen es expulsado inmediatamente y acusado de ser un spammer. Tambien se molestan si alguien no acepta lo que venden aunque juran que no son comerciantes tienen una tienda en donde venden una serie de baratijas recomendadas por “SEGURIDAD WIRELESS” cuestionan a quienes usan el cable rg58 porque ellos se dedican a vender los mas caros del mercado es por eso que no les gusto que se demostrara que el cable rg58 si sirve para las conexiones wifi.Yo tambien lo he usado y l
    o recomiendo porque es barato y si funciona.
    Ese señor que se hace llamar drvaliun tiene un historial de intervenciones insultantes para los usuarios por contradecir sus explicaciones. El otro que tiene el numero maldito 666 cuando abre la boca es para contaminar el ambiente y para que sus subditos se inclinen a rendirle pleitesia ya que se considera que esta al nivel de sabio. He leido su otro articulo sobre los sumos pontifices de wifi y creo que no pudo ser mas acertado. Ahi han quedado retratados ese par de abusadores de seguridad wireless. Nuevamente muchas felicitaciones y no les haga caso que ud valer mucho mas que todos ellos juntos.

    Luis Rincón.

38. Camilo Ochoa on 28 May 2009 at 11:42 pm #

    Hola!

    Primero que todo un gran saludo amigo Octavio Rossell Daal y también felicitarlo por el blog el cual es muy completo y interesante sobretodo para nosotros los “novatos” ya que por fin tenemos un lugar donde podemos hacer nuestras preguntas así sean consideradas como “estúpidas” por otras personas que se consideran “Gurus” respecto al tema.

    Mi nombre es Camilo Ochoa, vivo en el país hermano Colombia y me encuentro inscrito en un Tecnólogo en administración de redes. De momento nos encontramos viendo redes Wifi y casualmente entramos en el tema de antenas que podemos realizar con material reciclable, y tenemos como objetivo construir una antena sectorial para realizar practicas con ella.

    Quisiera que me aconsejaras con una buena antena para construirla y posteriormente poder presentarla a mi grupo de compañeros, he estado buscando en la web, pero los manuales para construirlas son incompletos y no traen suficiente información para llevar a cavo la construcción de la antena, mas que somos “aprendices” y a ratos necesitamos alguien que nos oriente respecto al tema.

    Bueno.. no siendo mas me despido, y agradecería bastante una ayuda.

    Salu2!!..

    Camilo Ochoa
    “Viva el software libre!”

    camilo8aa@hotmail.com

39. tache199 on 13 Jun 2009 at 2:11 pm #

    Buenas y saludos Camilo!

    Disculpa la tardanza en responderte.

    Cualquiera de las antenas que he colocado como post en este blog pueden servirles aunque expresamente te recomiendo la colineal de 8 bobinas y la Tdj de 13Dbi. La primera es omnidireccional y la segunda es muy direccional.

    Saludos.

40. martin on 11 Jul 2009 at 4:49 pm #

    hola como andan,tengo un problema con la tdj la conecto al adadtador usb kosumi, no me funciona nada, x fabor alguien me ayude

41. martin on 11 Jul 2009 at 4:52 pm #

    de nuevo yo ,hay que configurar algo en la targeta usb

42. tache199 on 11 Jul 2009 at 10:29 pm #

    Buenas y saludos martín!

    Bienvenido al blog y gracias por participare.

    Para tener suficientes elementos de juicio es preciso ver lo que has hecho.

    ¿Podrías colocar una foto con acercamiento de donde hiciste la adaptación? ¿Ya probasta la antena por separado para comprobar si te funciona bien?

    SAaludos.

43. tache199 on 11 Jul 2009 at 10:29 pm #

    Buenas y saludos martín!

    Biemvenido al blog y gracias por participare.

    Para tener suficientes elementos de juicio es preciso ver lo que has hecho.

    ¿Podrías colocar una foto con acercamiento de donde hiciste la adaptación? ¿Ya probasta la antena por separado para comprobar si te funciona?

    SAaludos.

44. ESTEBAN on 18 Jul 2009 at 9:54 pm #

    Hola Octavio excelenmte aporte este blog la verdad me ha ayudado bastante muy buen trabajo el que has hecho.
    Mi consulta es la siguiente hace algun tiempo fabrique una antena direccional con un sarten un adaptador usb wifi tp-link y un tripode la monte en techo de la casa funciona de maravillas capturo dos señales libres el unico problema es no es muy estable la señal se cae de ves en cuando , cuando pasa esto ingreso a la configuracion de redes inalambricas elijo la opcion reparar luego de esto vuelve a funcionar pero vuelve a desconectarce pasado un tiempo ¿que puedo hacer en este caso? .

    De antemano muchas gracias
    espero que me ayudes en este caso hasta pronto

45. Techoduro on 21 Jul 2009 at 1:51 pm #

    Octavio, te envio algunas cositas a tu correo yahoo. Veras que curiosas

    Saludos, siempre pendiente

    Techoduro

46. ESTEBAN on 22 Jul 2009 at 3:58 pm #

    Hola Octavio excelenmte aporte este blog la verdad me ha ayudado bastante muy buen trabajo el que has hecho.
    Mi consulta es la siguiente hace algun tiempo fabrique una antena direccional con un sarten un adaptador usb wifi tp-link y un tripode la monte en techo de la casa funciona de maravillas capturo dos señales libres el unico problema es no es muy estable la señal se cae de ves en cuando , cuando pasa esto ingreso a la configuracion de redes inalambricas elijo la opcion reparar luego de esto vuelve a funcionar pero vuelve a desconectarce pasado un tiempo ¿que puedo hacer en este caso? .

    De antemano muchas gracias
    espero que me ayudes en este caso hasta pronto

47. tache199 on 22 Jul 2009 at 11:47 pm #

    Buenas y saludos ESTEBAN!

    Bienvenido al blog y gracias por participar.
    Todo parece indicar que el problema no está en la configuración pudiese haber algún inconveniente en la antena que no te da una señal estable..
    ¿Que tal si pruebas con esta antena que es direccional, muy fácil de hacer y te da 13Dbi?

    Saludos.

48. tache199 on 23 Jul 2009 at 12:11 am #

    Buenas y saludos Antonio!

    …Octavio, te envio algunas cositas a tu correo yahoo. Veras que curiosas
    Saludos, siempre pendiente
    Techoduro[...]

    Bienvenido al blog y gracias por participar.

    Revisaré mi correo y luego te contacto. Aún estoy esperando que me reenvíes tu tlf.

    Saludos.

49. Techoduro on 25 Jul 2009 at 10:49 am #

    Con la venia de Octavio te comento algo ESTEBAN. Por lo general las fallas de conexion usando dispositivos USB, se debe a la longitud del cable. Esa falla se me presento en el pasado cuando excedi los 2 mts de cable, y creeme que probe cualquier cantidad de configuraciones. Por otro lado, los dispositivos USB son muy sensibles a las variaciones climaticas, recordemos que ellos no fueron diseñados para trabajar a la intemperie. En tu caso en particular, apostaria por que tu problema esta enmarcado dentro de las dos situaciones que planteo.
    Por otro lado, la mejor configuracion que he obtenido en la conexion WiFi , la logre con un Ap en modo cliente, una caja de intemperie para el aparato (Construida por mi) y una antena biquad con su reflector. En mi caso use 3 mts de cable Rg-58 de buena calidad, la conexion entre el Pc y el Ap se hace con cable de 4 pares para redes Cat 5. El segundo lugar en calidad de conexion lo obtuve con tarjetas pci para conexiones wifi y 8 mts de cable lmr-400.

    Saludos

    Techoduro

50. tache199 on 25 Jul 2009 at 2:04 pm #

    Buenas y saludos Antonio!
    Nuevamente gracias mil por tus interesantes aportes. Muy preciso y útil tu comentario.

    Al margen de este tema debo comentar al resto de los visitantes y participantes que el colega Antonio Silva (Techoduro) es el creador de la antena DIPOLO EN EQUIS.

    Durante el Viernes 17 de Julio y como ponente en el 5to. Congreso Nacional de Software Libre en Caracas di 2 charlas y talleres sobre la elaboración de antenas wifi con materiales caseros; durante la misma hice la demostración de esta antena y la misma recibió muchos aplausos. Felicitaciones nuevamente Antonio.
    Sigo esperando tu No. de celular…

    Saludos.

51. ESTEBAN on 28 Jul 2009 at 1:57 am #

    Gracias por los planos de la antena la estoy fabricando.
    Para un mejor funcionamiento de esta que tarjeta inalambrica me recomendarias y que cable.

    De antemano muchas gracias

52. tache199 on 29 Jul 2009 at 12:34 pm #

    Buenas y saludos Esteban!

    Cualquier tarjeta inalámbrica funciona. la que yo utilizo es la LANPRO LP 550G y el cable puedes usar el RG58 si lo mantienes corto (Unos 2m). Si necesitas mayor distancia es conveniente pensar en cables de baja pérdida como LMR 400 o LMR 200 por ejemplo (Son muy caros).

    Saludos.

53. ESTEBAN on 31 Jul 2009 at 12:56 am #

    gracias por el dato

54. Henry on 07 Aug 2009 at 2:49 am #

    Ola Esteban ,Tache199 .
    Soy nuevo en el blog y estoy entrando en los temas de WiFi
    Tengo una antena de 12 dbi ke esta conectada al access point de 108M y este al modem del proveedor d manera normal (cable)…bueno el caso esk le doy internet a otra makina a 100 metros k tiene una tarjeta inalambrica de 108 M pero me dijeron k es nesesario Ponerle un access point cerca a modo de repetidor universal para ke jale la señal kon mas intensidad…

    …KERIA SABER Si el access en modo d repetidor que es de 54M limita k la tarjeta inalambrica use la capacidad de 108 M o no tiene nada k ver…

    Aparte tb me preguntaba si siempre es nesesario Ponerle a cada makina a la k le doy internet inalambrico aparte d su tarjeta con antenita tb un access point en modo repetidor ,alguna recomendacion…

    Gracias de antemano.

55. Henry on 07 Aug 2009 at 2:41 pm #

    Parece k eliminaron mi comentario…

56. tache199 on 08 Aug 2009 at 2:49 pm #

    Buenas y saludos Henry!

    Bienvenido al blog y gracias por participar.

    No es por conjeturar a ciegas pero me parece que alguien está tratando de vender algo que en realidad no necesitas. Ya comentaste que les das Internet atra Pc.
    Si se está conectado normalmente, ¿Para que necesitas modificar tu router? Tienes bloqueada tu señal? Si no es así, por favor hazlo porque si no llegará un momento en que todo el mundo estará conectado a tu señal y se pondrá lenta la conexión.
    Si el caso es que la señal que recibe el otro Pc es baja entonces es infinitamente más barato que elaboren una antena direccional como ésta, por ejemplo para aumentar la intensidad de señal. (Para el otro Pc) la antena tuya es muy buena.

    No soy experto; es más, prefiero decir que conozco muy poco de cosas que no tengan que ver con la elaboración de antenas por lo que la parte técnica se lo dejo a otros. Sólo te repito que si la conexión es estable, “No gastes plomo en zopilotes (O zamuros como decimos en mi pais).

    Por favor comenta como se comporta la conexión de la otra estación contigo.

    Saludos.

    Octavio Rossell Daal.
    Administrador.

57. tache199 on 08 Aug 2009 at 2:58 pm #

    ¿Cual comentario Henry?
    Por favor podrías volver a colocarlo ya que aquí se aceptan TODOS los comentarios aunque por un error podría pasar que se eliminase.
    Si es así te doy todas las disculpas y espero lo coloques nuevamente.

    Saludos.

58. Pepe on 09 Aug 2009 at 9:39 am #

    Hola Octavio:
    ¡Que alegría encontrarte! Despues de navegar por youtube buscando antenas caseras wifi. Tus post son estupendos y didácticos.
    Mi pregunta:
    Puedo utilizar cualquiera de estas antenas con un adaptador usb wifi ( con antenita claro) No se estropea el adaptador? Gracias

59. tache199 on 09 Aug 2009 at 1:30 pm #

    Buenas y saludos Pepe!
    Bienvenido al blog y gracias por participar.

    Todas las antenas que coloco en este blog son para conectarlas a un Pc a través de un pigtail que va conectado entre la antena y la tarjeta para redes inalámbricas.
    Para conectar esta antena a una tarjeta Usb debes hacerle unas modificaciones que no son mi especialidad. También creo que en la web hay explicaciones relacionadas con lo que propones.
    Lamento mucho no poder ayudarte en ese sentido.
    Para la elaboración de las antenas estamos a tus completas órdenes.
    Saludos.

60. Carolina Monterroza on 05 Nov 2009 at 3:24 pm #

    Hola Buenas Tardes

    Ante todos saludos desde la ciudad de Mérida. El presente mensaje es para invitarlo a dar una charla sobre antenas y como se fabrican con materiales desechables, dicha actividad se estará realizando en las instalaciones de la UNEFA núcleo Mérida, con la intención de se parte de las conferencias en la Semana de innovaciones de está casa de estudio, que tendrá lugar desde el 07 al 11 de Diciembre de 2009. Me pareció interesante su charla sobre este tema, la presencie en el último congreso de Software libre que se realizó en Mérida. Le agradezco si puede participar. Le agradecería enormemente me notifique a mi correo.

    Gracias y feliz día.

    Carolina Monterroza.

61. carlos on 06 Nov 2009 at 4:34 pm #

    un saludo Octavio y gracias de antemano, mi pregunta es tengo un circuito impreso wifi de 12DBI y quiero ponerle 8 metros de cable RG 58 trabajaria bien mi antena por que aca en mi pais no encuentro el cable LMR400 ni LMR200 o me recomendarias otro cable.

    gracias

62. tache199 on 06 Nov 2009 at 9:03 pm #

    Buenas y saludos Carlos!
    Bienvenido al blog y gracias por participar.
    El cable rg58 si es de buena calidad pierde alrededor de .90 db por metro lineal, asi que mantén el pigtail lo más corto posible. Si la antena tiene realmente 12 Dbi entonces vas a tener a tu disposición unos 4Dbi que dependiendo de otras condiciones de conexión deberían ser suficientes para conectarte.

    Saludos.

63. tache199 on 06 Nov 2009 at 9:08 pm #

    Buenas y saludos Carolina!

    Bienvenida al blog y gracias por participar.

    Puede contar con mi participación. Por correo electrónico le estoy ampliando detalles sobre mis ponencias y los tipos de charlas.

    Saludos.

64. carlos on 18 Nov 2009 at 7:15 pm #

    un saludo octavio con respecto a la pregunta que te hice sobre que cable usar, buscando mas informacion he leido que tamben puedo usar un access point colocarlo en mi techo con un metro de cable rg 58 conectarlo a mi antena 12 DBI y del access point jalar la linea con cable utp con el conector rj45 serian mas o menos 9 o 10 metros de cable utp lo que quiero saber es funcionara bien esta conexion tendre mejor velocidad de navegacion en internet. quiero saber tu sabia opinion y disculpa por abusar otra pregunta tengo un router zyxel 600 en su manual dice que es un access point puedo buscar redes libres con este router.

    gracias

65. seventrust on 26 Nov 2009 at 1:46 am #

    Buenas y Saludos!
    Me gustaria saber si de por casualidad no tiene UD. por alli algun diseño para desarrollar una antena pero para tarjetas Wifi USB, he visto muchoas en la web, pero no me dan la confianza ademas de que sus diagramas y planos son muy confusos, por ende le hago esta pregunta he visto que sus tutoriales son bien sencillos y explicativos.
    Asi q sin nada mas me gustaria obtener su pronta repuesta.

66. tache199 on 28 Nov 2009 at 1:51 am #

    Buenas y saludos seventrust!

    Esa modificaciones a que haces referencia ya son cosa del pasado. Ahora vienen las tarjetas usb con antenas desmontables para que le adaptes una exterior para lo cual puedes usar cualquiera de las que están en este blog en la sección ANTENAS.

    Saludos.

67. Humberto Leon on 04 Dec 2009 at 1:23 pm #

    Hola como estas tache espero que bien soy estudiante de la Unefa de ing. en telecomunicaciones me apasiona mucho el mundo de la tecnologia y las comunicaciones, la verdad tengo un proyecto de un WISP, quisiera montar ese negocio para una zona del estado Zulia en la cual el acceso a internet es muy limitado, quisiera saber que me recomendarias tu e indagado y bueno por fin me decici y compre una antena que vi en mercadolibre, todo el mundo me dice cosas diferentes, algunos me recomeindan una hyberlink de 21 dbi con un amplificador de 3 watt, y un router buffalo, otros que con una omnidireccional ranurada con polarizacion vertical y un bullet de 1 watt, es suficiente bueno con cualquiera de las dos la altura seria minimo de 12 mts ideal unos 15 mts. Quisiera tener una cobertura de 1 a 2 km para empezar. Gracias por tu ayuda de antemano.

68. tache199 on 13 Dec 2009 at 12:58 pm #

    Buenas y saludos Humberto!

    Bienvenido al blog y gracias por participar.

    Si te guías por los vendedores te ofrecerán el cielo, la tierra y una parte del resto del universo haciéndo que gastes un dineral en algo que podrías obtener con menos esfuerzo..
    Si las antenas “se ven” es decir que estarán libres de obstáculos, con cualquier antena comercial o una hecha por tí mismo podrás conectarte.
    Para la altura que deseas colocarla debes tener en cuenta que necesitarás un cable coxial de baja pérdida (LMR 400).
    En este mismo blog en la sección antenas está la elaboración de la TDJ 13dbi que debe servirte para tus propósitos.

    Saludos.

69. tache199 on 13 Dec 2009 at 1:13 pm #

    Buenas y saludos Carlos!
    Por supuesto que si. Cada vaz que tu mejores las condiciones para recibir tu velocidad de conexión será mucho más estable.

    Saludos.

70. drvalium on 12 Jan 2010 at 10:37 pm #

    solo quería probar si aquí también se censura a la gente que insultas.

    a los demás cuidado con llevarle la contraria, seréis censurados e insultados, este foro está gobernado por un cacique bananero.

    suerte

71. tache199 on 12 Jan 2010 at 11:03 pm #

    Sr. drvalium:
    Ya ve que le coloco sus comentarios insulsos para que se regodée con ellos y que los demás vean que aquí no se censura a nadie.
    Tu, al igual que toda tu generación de antepasados siguen creyendo que los latinoamericanos somos unos atrasados tal y como nos calificaron en seguridad wireless. Deberías recordar que no somos los mismos a los cuales oprimieron y cambiaron el oro por espejitos y baratijas.
    Como al parecer se te ha olvidado, debo recordarte que DEBES ACERCAR MAS A TU BOCA EL TARRO PORQUE CADA VEZ QUE INTENTAS HABLAR, CON TUS EXCRETAS TRATAS DE SALPICAR A TODO EL MUNDO.
    Sigo publicando tus sandeces para que te revuelques en tu propio estercolero en donde has demostrado que te sientes muy a gusto y a donde pretendes que yo baje. Eso, no va a ser posible drvalium.

72. renzo on 29 Jan 2010 at 11:44 pm #

    hola como estan amigos soy de san luis argentina y aqui hay wi-fi gartis y quiero contruir una antema para captar la señal y la unica antena serca donde vivo esta a menos de 1 km asi que me recomiendan alguna antena para aser y como ago para conectar a mi computadora ..yo tengo una notbook acer con puertos usb…
    respondan mis pregunta y gracias por todo el trabajo que se coman ya que yo nose mucho de antenas…
    mi correo es groso24@hotmail.com

73. chicoma on 02 Feb 2010 at 1:46 am #

    hola Tache

    Te escribo desde un lejano puerto de $hile para saludarte y felicitarte por tu blog. Personalmente me agrada mucho la idea de entregar conocimiento de manera libre y espontanea, sobre todo si eso molesta a quienes no son capaces de hacerlo.
    Por ahora solo estoy entrado en este mundo de las antenas y el wifi, siendo yo solo un usuario comun y corriente de internet. He estado leyedo tu blog y creo que pronto comenzare a construir alguna de las antenas que se recomiendan aca. Cualquier duda que aparesca en el camino, seguro la hare llegar a su debido tiempo.

    salud y alegria

    Chicoma

74. tache199 on 02 Feb 2010 at 12:20 pm #

    Buenas y saludos Chicoma!

    Biemvenido al blog. Gracias por los comentarios.
    Cuando lo desees, el blog estará a tu disposición para lo que necesites.

    Saludos.

75. tache199 on 02 Feb 2010 at 12:28 pm #

    Buenas y saludos renzo!
    Buienvenido al blog y gracias por tu parcipación.

    Yo te recomiendo cualquiera de las antenas que están en este blog, ( http://tache.gnu.org.ve/?page_id=16 ) especialrmente la TDJ13dbi que es la que yo uso.
    Para conectarla a tu laptop necesitarás en primer lugar una tarjeta USB para redes inalambricas que tenga la posibilidad de conectarle una antena externa y por supuesto necesitarás también un pigtail para conectar la antena al la tarjeta.

    Aquí tienes ejemplos de algunos adaptadores USB que pueden servirte.


    Saludos.

76. LUIS on 07 Feb 2010 at 5:44 pm #

    Querido señor tengo el agrado de escribirle unas líneas para felicitarlo por vuestra pagina muy buena, comentario me quiero iniciar en Satélites y e visto muchos programas, y antenas caseras, pero todavía no me animo hacer, seria tan amble de decirme que programas usar y que antenas para hacer y si puedo utilizar, un FT – 817, sin mas me despido con un fuerte abrazo y quedo a la espera, buenos dx.

77. Luis on 11 Feb 2010 at 3:54 pm #

    Ocatavio , yo publique el articulo de las dobles biquad sumadas y ya tengo prototipo de 18 dBi….
    Si te interesa tenes alli mi mail contactame y espero les sea de utilidad.
    Saludos
    Luis

78. tache199 on 11 Feb 2010 at 7:23 pm #

    Buenas y saludos Luis!

    Todos los aportes se agradecen y son bienvenidos.

    Tes estroy contactando a tu email.

    Saludos.

79. tache199 on 11 Feb 2010 at 7:30 pm #

    Buenas y saludos Luis!
    Birenvenido al blog y gracias por participar.
    Hasta donde tengo entendido el FT 817 es un transceptor de la YAESU por lo tanto opera en las bandas, 10, 15, 20, 40, 80m salvo las antenas que he colocado par la banda de 11m todas las otras antenas son para wifi (2.4 Ghz).
    Que antenas deseas hacer?
    Después de recibir tu respuesta con gusto podremos ayudarte.

    Saludos.

80. Jzarraga on 05 Mar 2010 at 6:58 pm #

    Buenas amigo rossel, elaboré la TDJ de 13Dbi que tienes en el blog, en vez de el conector H en el reflector coloqué una terminación en forma de “T” , con la base de 2 x 2 cm y el tubito donde se inserta el cable de 2cm tambien, lo fabrique de cobre y solde el tubito a la plaquita de 2 x 2 con cuatro agujeritos para atornillarlo al reflector, esa idea está tambien en tu blog de un amigo que no pudo conseguir el conector H, aún me falta el cable de bajada y el conector SMA para conectar a la tarjeta LAN PCI. mi pregunta es: yo compré una tarjeta WIFI Lan pci de 54Mbps Encore ENLWI-NX2 que tiene dos antenitas de 2Dbi con conector SMA. si yo conecto la TDJ en uno de los conectores SMA no desbalaceo el funcionamiento de la tarjeta? y lei en tu blog que por la poca potencia de salida de estas tarjetas la ROE alta no tiene mucho efecto en ocasionar daños a la etapa TX de la terjeta, hay algun modo de medir economicamente esa ROE para estas antenas.
    Estoy implenetando la TDJ pues mi vecina que está a 80 mts me dio arrimo a su router TP-Link pero el enlace no tiene vista y está muy obstaculizado por lo que voy a montar la antena en el techo (a 4 mts) para obtener mejor señal. gracias desde Cabimas Edo Zulia.

81. tache199 on 06 Mar 2010 at 6:48 pm #

    Buenas y saludosJzarraga!
    Bienvenido al blog y gracias por participar.

    Con respecto a tu mensaje te comento lo siguiente:

    1.- [...]en vez de el conector H en el reflector coloqué una terminación en forma de “T”[...]
    ¿Cual es ese conector H? ¿Posiblemente será el conector N?

    2.- [...]esa idea está tambien en tu blog de un amigo que no pudo conseguir el conector H[...]
    ¿Te refieres a esta pieza?

    Si es así, es es una buena solución y funcionará perfectamente para cuando no tienes el conector tipo N

    3.- [...]si yo conecto la TDJ en uno de los conectores SMA no desbalaceo el funcionamiento de la tarjeta?[...]
    Me parece muy poco probable que se entorpezca el funcionamiento de la tarjeta. Lo que estarías haciendo es mejorar su rendimiento. En todo caso sería un experimento interesante que probaras colocándole dos antenas pata ver como se desempeña. No he usado esa tarjeta por lo que no es mucho lo que podría agregarte.

    4.- [...]hay algun modo de medir economicamente esa ROE para estas antenas.[...]
    Existen en la web varios sitios en donde ofrecen los planos para elaborar un medidor de ondas estacionarias casero. En este caso te informo que la antena tiene un excelente arngo ancho de banda y que su ROE está en 1:1.2 lo cual es excelente.

    5.- [...]Estoy implenetando la TDJ pues mi vecina que está a 80 mts me dio arrimo a su router TP-Link pero el enlace no tiene vista y está muy obstaculizado por lo que voy a montar la antena en el techo (a 4 mts) para obtener mejor señal. gracias desde Cabimas Edo Zulia.[...]
    E esa distancia no deberías tener problemas de conexión salvo que existan muchos árboles como obstáculos. En todo caso, esta es una antena direccional y debes orientarla horizontal o verticalmente y rotarla hasta obtener la mejor lectura.

    No olvides comentar tus resultados.

    Saludos.

82. jeaga on 13 Mar 2010 at 9:00 pm #

    hola Amigo Tache, tengo tiempo visitando este espacio y me parece muy bueno, le pido por favor me ayude si es posible o me oriente al respecto, pasa que compre el pendrive usb BAM de digitel, eso porque pensé era la mejor opción ya que actualmente vivo en un área donde solo se puede tener acceso a internet de manera inalámbrica, y luego de algún tiempo usándolo noto que la velocidad de conexión es muy lenta comparado con los supuestos 3.6 mbps que ofrecen, mi pregunta es si puedo por medio de la fabricación de una antena casera mejorar la calidad del enlace ? o si usted puede darme algún consejo para este problema ( a si sea botar el Bendito BAM), lo que sea, agradezco de verdad su ayuda.

    Buen día Amigo Octavio, lo felicito por el conocimiento que comparte por este espacio, le escribo por dudas que tengo acerca del servicio de Internet inalámbrico que contrate, es un BAM de Digitel, mas no se si es por la zona donde vivo o por algún otro motivo que navega a muy baja velocidad, si e notado que durante la madrugada es mas estable y rápido, pero durante el día tiende a caerse y no mantenerse en la red SDPA, le pido orientación, si puede, acerca de que puedo facer para aumentar la capacidad de recepción del equipo, o si tiene otra sugerencia bienvenida será.

    Gracias y Saludos.

83. tache199 on 23 Mar 2010 at 11:47 am #

    Buenas y saludos Jeaga!
    Es obvio que la señal que recibes es muy baja e inestable y posiblemente las condiciones no sean muy favorables para mejorar esa situación. Por lo pronto te agradezco me informen los siguientes detalles para estudiar tu caso y ver como te podemos ayudar:

    1.- Tu equipo es un Pc o portátil?
    2.- En que zonas vives, (Ciudad, pueblo, etc.)
    3.- Conoces si alguien en tu zona tiene buen acceso?
    4.- Hay algún AP en tu zona?

    Saludos.

84. Jeaga on 02 Apr 2010 at 10:12 am #

    Hola Tache, gracias por su ayuda y disculpe por tardar en la respuesta, bien he probado el MODEM bam digitel en un portátil con vista y un pc con xp, con el portátil he notado que la calidad de la señal varia dependiendo de el sitio donde me conecto dentro del apartamento, vivo en Barcelona-Anzoátegui en un apartamento planta baja y según el mapa de cobertura en la pagina de digitel esta zona debería tener servicio HSDPA, mas no es estable, pregunte a alguien del edificio que lo tiene y me dice que también se le pone inestable y lento, no se si existe algún AP en esta zona pero con la tarjeta inalámbrica del portátil he buscado y no aparece nada, estoy abierto a cualquier consejo o sugerencia que puedan facilitarnos.

    Gracias y Saludos.

85. Augusto Lozada on 18 Apr 2010 at 10:09 pm #

    Hola Amigo octavio.

    Ayer sabado su presentacion en 6to CNSL fue muy bueno tengo varias dudas que se me presentaron en el camino a mi casa sobre lo de la medida por que veo q no todas sus antenas miden igual.

    la duda es la siguiente si quiero captar un frecuencia wifi del canal 6 2.43 GHZ tiene que tener como medida 12.2 cm exactamente por q como vi unas de sus antenas q si pasan los 5 cm es mucho esas en que frecuencia trabajan , O que es lo que tiene que medir 12 cm ?

    Gracias y disculpe tales dudas que uds explico en el CNSL pero se me pasaron por alto o no las entendi bien gracias!

86. tache199 on 26 Apr 2010 at 8:08 pm #

    Augusto Lozada!
    Bienvenido.

    Las antenas que viste algunas era de onda completa, otras de 1/2 onda y algunas de 1/4 de onda.
    La que mencionas seguramente era de 6.1mm (1/2 onda) y con seguridad fue la que elaboré mientras preparaba la charla. Es una antena sectorial que tenía un corte para adaptar la impedancia.
    Las antenas de cuadro (Quad) tienen como prototipo la onda completa,

    Biquad (Doble onda completa):


    Doble biquad (Cuatro ondas completas):


    Dipolo de 1/2 onda:


    Dipolo de Dos 1/2 ondas:


    saludos:

87. jzarraga on 11 May 2010 at 2:15 am #

    Saludos Sr Rossel, le cuento que elaboré la TDJ 13dBi, no termine de montarla pues mi enlace con el AP de mi vecina mejoró notablemente de 1Mbps a 11 Mbps no se por que causa, imagino que reubicó el router y esto se reflejo en mi conexión, perdona lo del conector H, lo que pasó es que era de noche y no distigui la H de la N, jajaja.
    Debido a la mejora, diferí el montaje de la antena exterior pues se me hizo dificil conseguir aqui en cabimas el cable RG58 pues solo consigo el RG6 y RG59 para TV de 75 ohms y los conectores RP-SMA son una odisea por la Crimpeadora que casi nadie la tiene. recientemente compre por mercado libre un cable RG 174/50 ohms de 9 mts con los conectores RP-SMA macho y RP-SMA hembra montados para, supuestamente como dice el vendedor, usar la antenita de 2dBi que trae la tarjeta WiFi. resultó un fiasco y busque en Wikipedia las atenuaciones tipicas de este cable y arrojó un resultado de 210dBm/100 mts, o sea, que el tramo de 9 mts puede tener una atenuación de mas de 18 dBm, como la Wikipedia no es tan segura y el vendedor me asegura que la atenuación del pigtail que me vendió es de solo 5,4dBm y que el cable es RG174S ( la S no la tiene impresa el cable) solicito tu ayuda para verificar estos valores.
    Como ya estoy montado en el burro, pienso usar solo 2 o tres metros para llegar a la antenita TDJ montada en un plato de DirecTv que monte en la pared fuera de mi cuarto, ya no en el techo por lo largo.
    Gracias por tu atención y saludos desde Cabimas.

88. tache199 on 11 May 2010 at 11:49 pm #

    jzarraga!
    Ese cable NO es apropiado. Tierne uso en los circuitos internos. También tiene pérdidas. Te recomiendo que uses entonces el RG58 que es el mismo que usan los radioaficioonados y es fácil de conseguir en cualquier tienda de electrónica o electricidad. Si no lo consigues pregúntale a cualquier radioaficionado. Es posible que te regalen un pedazao de unos metros.

    Saludos.

89. neoWi on 14 May 2010 at 12:15 am #

    Hola Amigo Tache Tanto tiempo.

    Pase a Saludarte aquí y ademas quería ofrecerte un Regalo.

    Te quiero Regalar un Dominio Real, tu eliges el Nombre y la Extensión y yo te lo regalo, asi quedas con un Nombre mas Corto y exacto para la Ayuda que presta tu Web.

    Y aprovechare para preguntar algo.

    Veras, nunca he sabido en Frecuencia Trabaja la Señal de Televisión Abierta, pues quiero diseñar una Antena Decente para Captar bien las Señales de Televisión Abierta. Pero como desconozco la Frecuencia y los parámetros Máximos y Mínimos, no puedo hacerla.

    ¿Me hechas una Mano?

    Saludos…

90. tache199 on 15 May 2010 at 10:29 pm #

    Neowi!
    Saludos amigo, bienvenido nuevamente.

    A continuación tienes la lista de las frecuencias para los canales abiertos. La primera es la lista original de los canales en America (13 canales). La siguiente es la frecuencia corrida. Recuerda que muchos paises pueden tener algunas variaciones pero para los efectos de la antena no tendrán una significación crítica.

    Recuerda que el audio y la imagen viajan por canales diferentes.

    Para más información: http://jcoppens.com/radio/freq/index.php

    Canal Video (MHz) Audio (MHz)
    2 55.25 59.75
    3 61.25 65.75
    4 67.25 71.75
    5 77.25 81.75
    6 83.25 87.75
    7 175.25 179.75
    8 181.25 185.75
    9 187.25 191.75
    10 193.25 197.75
    11 199.25 203.75
    12 205.25 209.75
    13 211.25 215.75

    *
    *
    *
    *

    2 47-54 48,250 53,750 I
    3 54-61 55,250 60,750 |
    4 61-68 62,250 67,750 |
    5 174-181 175,250 180,750 |
    6 181-188 182,250 187,750 |
    7 188-195 189,250 194,750 |
    8 195-202 196,250 201,750 |
    9 202-209 203,250 208,750 |
    10 209-216 210,250 215,750 |
    11 216-223 217,250 222,750 | I 21 470-478 471,250 476,750 |
    22 478-486 479,250 484,750 |
    23 486-494 487,250 492,750 |
    24 494-502 495,250 500,750 |
    25 502-510 503,250 508,750 |
    26 510-518 511,250 516,750 |
    27 518-526 519,250 524,750 |
    28 526-534 527,250 532,750 |
    29 534-542 535,250 540,750 |
    30 542-550 543,250 548,750 |
    31 550-558 551,250 556,750 |
    32 558-566 559,250 564,750 |
    33 566-574 567,250 572,750 |
    34 574-582 575,250 580,750 |
    35 582-590 583,250 588,750 |
    36 590-598 591,250 596,750 |
    37 598-606 599,250 604,750 |
    38 606-614 607,250 612,750 |
    39 614-622 615,250 620,750 |
    40 622-630 623,250 628,750 |
    41 630-638 631,250 636,750 |
    42 638-646 639,250 644,750 |
    43 646-654 647,250 652,750 |
    44 654-662 655,250 660,750 |
    45 662-670 663,250 668,750 |
    46 670-678 671,250 676,750 |
    47 678-686 679,250 684,750 |
    48 686-694 687,250 692,750 |
    49 694-702 695,250 700,750 |
    50 702-710 703,250 708,750 |
    51 710-718 711,250 716,750 |
    52 718-726 719,250 724,750 |
    53 726-734 727,250 732,750 |
    54 734-742 735,250 740,750 |
    55 742-750 743,250 748,750 |
    56 750-758 751,250 756,750 |
    57 758-766 759,250 764,750 |
    58 766-774 767,250 772,750 |
    59 774-782 775,250 780,750 |
    60 782-790 783,250 788,750 |
    61 790-798 791,250 796,750 |
    62 798-806 799,250 804,750 |
    63 806-814 807,250 812,750 |
    64 814-822 815,250 820,750 |
    65 822-830 823,250 828,750 |

    Saludos.

91. Gabriel on 19 May 2010 at 12:46 pm #

    Hola, quisiera saber si me pueden ayudar un poco con un problema q estoy teniendo en la facultad, paso a contar:

    Me encomendaron construir una “línea ranurada” para una materia q se dicta en 3º año de la carrera de Ing Electrónica. Yo he construido una línea de tipo coaxial con su conductor interno de 19mm de diametro exterior y el conductor externo de 47mm de diametro interior. También tengo hecho la sonda, el cual es un doblador de tensión (dos diodos y dos capacitores) con un pote y una fuente dc para recuperar la caida inversa de uno de los diodos.

    Bien, tengo q trabajar en el orden de los 900 MHz hasta los 1,1 GHz pero el problema es q el generador de señal (MARCONI) puede proporionar hasta 20 dBm a la línea y la sonda capta alrededor de -70 dBm lo cual es aprox 70 uV, yo simule el circuito de la sonda y para q este funcione necesito q en la entrada capte por ensima de 10 mV.

    El tutor me dijo q pruebe colocar una antena, dipolo o helicoidal, para tener una ganancia de por lo menos 40 dBm antes del sensor… es posible esto? como?

92. jzarraga on 21 May 2010 at 9:03 pm #

    Saludos Sr Rossel, recientemente le escribo pero no veo ningún indicio de mi mensaje por lo que le repito la pregunta y perdone.
    Mi PC tiene montada una tarjeta WiFi Encore ENLWI-NX2 que es una tarjeta PCI 2.3, de32 bits con tecnología MIMO (Múltiple In, Múltiple Out), esta tecnología utiliza varias antenas para optimizar los enlaces por lo que requiere que ambos extremos de la red sean del mismo tipo para obtener los beneficios de esa tecnología que en protocolo 802.11n es 8 veces mas rápida, ahora va la pregunta:
    Conoce usted, o tiene información de como elaborar una antena MIMO para este tipo de tarjeta, la mía es de dos pequeñas antenas dipolo de 2 dBi con conectores rp-sma macho, las hay también de 3 y de 4 antenas, en la web las hay de marca para dos bajantes, bien caras, en Argentina pero en Venezuela no obtuve ningún resultados. gracias por tu atención.
    jzarraga.

93. tache199 on 26 May 2010 at 3:22 am #

    jzarraga!
    Saludos y bienvenido nuevamente al blog.
    Te ofrezco mis disculpas por no haber respondido antes lo cual se debió a muchas causas entre ellas que he estado ocupado bastante con la preparación de las diferentes charlas para el sexto Congreso Nacional de Software.
    Libre.

    Al igual que lo he hecho en diferentes oportunidades anteriores me gusta aclarar que mi especialidad es la elaboración de las antenas sin que yo tenga mayores conocimientos técnicos sobre ello; no obstante, entiendo que la antena debe ser diseñada para los 2.4Ghz en cuyo caso solo deberías hacerlas iguales todas. en estos días voy a colocar un post sobre 2 nuevas antenas direccionales que seguramente te resolverán el problema.

    Saludos.

94. tache199 on 22 Jun 2010 at 11:06 am #

    Buenas y saludos amigo Gabriel!

    He revisado una y otra vez tu mensaje y me asaltan ciertas dudas. No entiendo lo que te recomienda tu tutor al indicarte colocar una helicoidal dentro de la ranurado. Eso no es posible debido a las dimensiones de ésta. Simplemente no cabría y si ese fuese el caso no entiendo como la orientaría.
    Ahora bien. Si la antena que te sugiere es para otro fin (Mejorar la señal recibida o emitida) en este blog hay muchas antenas que puedes elaborar y que te pueden servir.
    La helicoidal tiene polarización circular y para que sea efectiva, la otra antena (Emisora o receptora) debería tener la misma polarización.
    En este blog hay una antena que tiene 13Dbi de ganancia y que es muy direccional y muy fácil de elaborar.
    Prueba con ésta: http://tache.gnu.org.ve/?page_id=173 Esta antena tiene polarización horizontal o vertical según la alimentes y coloques y es inmensamente superior en rendiomiento a una dipolo que es la antena más elemental, salvo que le coloques un reflector y varios directores (Yagi-Uda).

    Saludos.

Comments RSS

Leave a Reply

Name (required)

Mail (hidden) (required)

Website
