Buenas y saludos!

En vista de que siguen las solicitudes de antenas para los 11m, a continuación me permito colocar el paso a paso para la elaboración de una sencilla antena dipolo hecha con cables de electricidad y que es una buena solución para aquellos a quienes se les dificulta obtener los tubos de aluminio.

Para colocar esta antena se requiere fijarla en forma horizontal entre dos estructuras suficientemente altas y despejadas. (Paredes, árboles o estructuras metálicas como por ejemplo 2 mástiles. Es recomendable que la antena esté lo más alta y despejada posible.

Esta antena es omnidireccional polarizada horizontalmente por lo que es excelente para las conexiones a muy larga distancia (DX), aunque igualmente puede ser utilizada para conexiones locales.

Materiales:
-2 Segmentos de cable de electricidad No. 10 ò 12 de unos 3m c/u.
-2 Segmentos de tubo de PVC o polietileno de unos 10cm.
-1 Pieza de plástico o material aislante de 10cm x 5cm.
-4 Tornillos con sus tuercas.
-Suficiente alambre, cable de electricidad o sedal de pesca(.60 ó .70mm) para fijar los extremos de la antena a una estructura o arbol cercano al sitio de transmisión.
-Estaño.

Herramientas:
-Alicate.
-Cautín o pistola de soldar.
-Navaja o cuchillo para pelar el cable.

Elaboración:

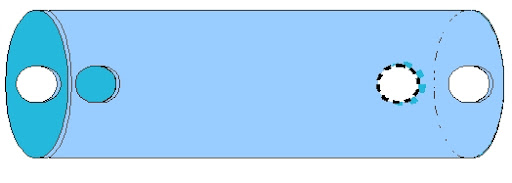

Tome los tubos de PVC y haga perforaciones de lado a lado a unos 2 ó 3 cm de cada extremo.
Coloque uno de los tornillos al cual previamente le habrá colocado un aislante hecho con la funda del cable coaxial o cualquier material plástico. Este tornillo debe ser de poco diámetro para facilitar colocarle si es posible, la funda eliminada del cable de electricidad.

Quite la funda del cable de electricidad dejando descubiertos unos 15cm y colóquela según la siguiente imagen en el tornillo referido en el párrafo anterior:
Una vez que haya torcido el alambre del cable alrededor de sí mismo, coloque estaño en la unión para que quede fijado y no se deslicen las vueltas.

Repita la operación con el tubo restante.
Una vez hecha la operación anterior, tome la lámina aislante (En caso de no conseguirla puede usarse otro segmento de tubería de PVC) y haga 4 perforaciones cuidando de que las que se hagan en en centro conserven la separación de 5cm entre ellas en los cuales colocará los tornillos con sus tuercas. Tome las partes de la antena que ya tiene preparadas y proceda a fijarla en los tornillos según los siguientes dibujos:

Parte frontal:

Parte posterior:

Verifique que entre los extremos de cada segmento de la antena la longitud sea de 2.70cm.

Tome ahora el cable, alambre o sedal que utilizará para suspender y fijar la antena y proceda a colocarlos en los extremos libres de los aisladores según el siguiente dibujo:

Su antena está lista. Ubique el sitio en donde colocará la antena en forma horizontal. Si lo fija de un arbol debe hacerlo en el tronco o en una rama suficiente fuerte y gruesa para evitar que oscile y haga tensión en la antena y pueda romperla. Si esto es posible, entonces debe dejar cierto margen para evitar que esa tensión llegue al máximo.

Finalmente recubra con silicona o cualquier material aislante las uniones en el tornillo y en el coaxial en donde eliminó la funda para evitar que penetre la humedad.

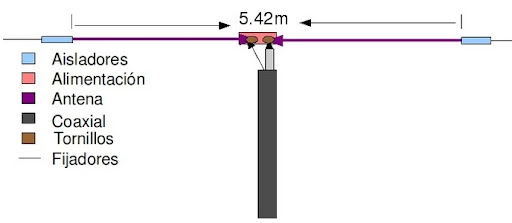

Su antena, una vez en el sitio deberá verse así:

Si elabora esta antena no olvide comentarnos sus resultados.

Saludos.
