Alimentación de 50 Ohmios para BiQuad.
Buenas y saludos!
Estoy seguro que la mayoría de los colegas está familiarizado con el término impedancia especialmente al tratar el tema de las antenas. Ha oído o leído que tal antena tiene una impedancia de 50 Ohmios, que el conector N tiene la misma impedancia, que el cable coaxial que debe usar debe ser de 50 Ohmios, etc, etc.
La impedancia es la propiedad que tiene un componente para limitar el paso de corriente a través de un circuito. Normalmente nos referimos a ella como impedancia compleja, Se mide en ohmios.
http://www.duiops.net/hifi/enciclopedia/impedancia.htm
http://es.wikipedia.org/wiki/L%C3%ADnea_de_transmisi%C3%B3nhttp://es.wikipedia.org/wiki/Antena
http://web.frm.utn.edu.ar/comunicaciones/antenas.html#3.1
http://www.monografias.com/trabajos6/ante/ante.shtml
Para aquellos que deseen investigar sobre este tema les coloqué los posts arriba citados. Estoy seguro que les serán de utilidad … (Espero).
Personalmente y por gustarme las cosas prácticas cuando alguien me pregunta sobre algunos temas de elctrónica le aclaro que todos mis conocimientos son empíricos y adquiridos la mayoria de ellos en la práctica; no obstante, he leído mucho sobre el tema de las antenas y soy un simple autodidacta.
En todas las charlas que me han invitado a dar sobre el tema de las antenas de fabricación casera hago alusión al Alka Seltzer; todos sabemos como funciona pero pocos han indagado cómo lo hace…
Cuando la línea no está adaptada al circuito de entrada de antena del receptor se introducen pérdidas porque la señal resulta reflejada en la conexión de entrada. Para obtener una transferencia óptima de la señal entre la antena y el receptor, las impedancias de antena y de línea de alimentación deben ser aproximadamente iguales a la impedancia de entrada de antena del receptor.
Traigo lo anterior a colación porque es necesario que para que todo su aparejo funcione optimamente, es elemental que el mismo esté bien acoplado y para ello se requiere que la alimentación de la antena sea el apropiado. En este post voy a limitarme exclusivamente a recomendar un tipo de alimentación que le va a ser muy util a la hora de conectar su antena con el resto de su aparejo (Cable coaxial y tarjeta inalámbrica).
Para la alimentación de 50 Ohmios vamos a requerir de una tubería de cobre con un diámetro exterior de 4.5mm y un díametro interno de 3.5mm. Este tubo se usa principalmente en algunos automóviles y en algunas aplicaciones en las cocinas a gas.
Corte un pedazo de la misma de acuerdo a la separación de la antena que desea alimentar; en todo caso, con unos 6cms en promedio bastará.
Luego corte una chapa metálica de unos 3 x 3cms y haga una perforación en el centro de ésta para que pase el tubo de cobre ajustadamente y con la ayuda de una pistola de soldar de buena potencia solde el tubo a la pieza.
Después de soldar la pieza, haga un corte de 2mm de alto según se muestra en la imagen.
Corte la funda y la malla del coaxial hasta descubrir unos unos 2mm más largo que la separación entre la antena y el reflector y haciendo presión y girando la pieza encaje la parte inferior del tubo dentro del coaxial hasta que la funda haga tope con la chapa.
Al hacer lo anterior, por la parte superior deberá sobresalir el vivo del coaxial según se observa en la imagen
Tome las precauciones necesarias para evitar que luego el coaxial se mueva o deslice hacia afuera usando por ejemplo una abrazadera alrededor de la funda en la parte inferior.
Todo listo; ahora fíjelo al refletor.
Esta alimentación es ideal para cualquier BiQuad.
Ejemplos:

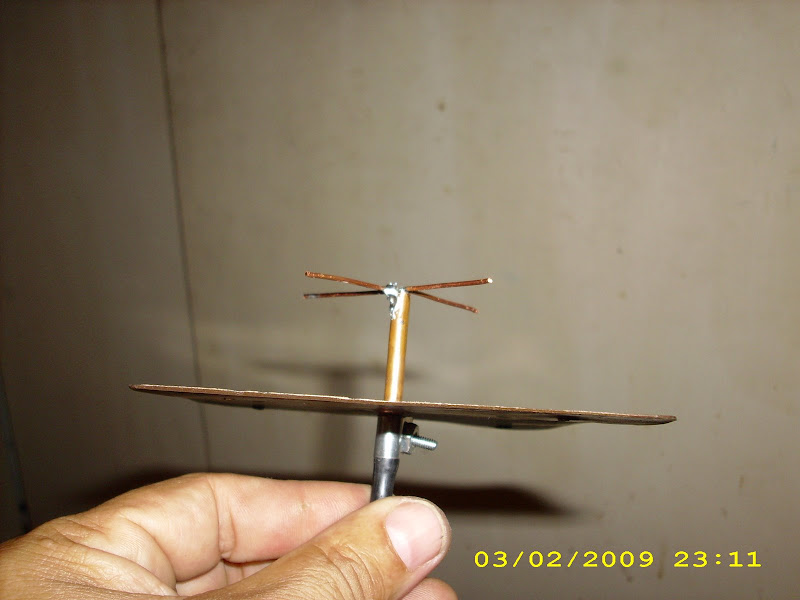

Aquí les presento otro tipo de ilustración de la misma alimentación.
La abrazadera (En azul) sirve para fijar fuertemente la malla y la funda del caoxial y evitar que se mueva.
Espero les sea útil.
Saludos!
Octavio Rossell Daal.
Administrador.
Juan Guillermo on 06 May 2008 at 8:39 pm #
Hola Octavio, revisa el texto, por ahì se te chispoteò un 500 en vez de 50, por lo demàs te felicito, sigues profundizando el foro.
tache199 on 07 May 2008 at 3:17 am #
Buenas y saludos Juan G.!
Gracias por visitar el blog y por el comentario. Ud es Oftalmólogo, Revise bien; es solo una ilusión óptica. Pareciera estar escrito 500 Ohmios pero en realidad dice 50Ohmios.
Gracias por la preocupación.
Por lo otro… El doble de gracias. Pasaré en cualquier momento voy a pedir cita para el exámen de campo visual.
Octavio Rossell Daal.
Administrador.
tache199 on 26 May 2008 at 3:46 pm #
He recibido en mi correo electrónico este interesante email de Hegad: y lo transcribo aquí para conocimiento de los colegas visitantes de este blog.
Copio:
Que tal Octavio:
Creo que estoy a punto de convertirme en visitador continuo de tu blog, sobretodo porque acabo de colocar una atrjeta inalambrica en una pc y estoy teniendo problemas para lograr la conexión con la antena que traen integradas debido a que el AP que me va a prestar el servicio de internet está a unos 30 m de distancia y a unos 18 m de altura. Fijate que detecto varias redes pero desafortunadamente no logro conectarme a ninguna de ellas (aclaro que he pedido permiso a los propietarios para tal fin, sin haber tenido exito). Sin embargo en uno de mis últimos intentos coloqué la antena por la parte de afuera en la ventana (el cable integrado es de 40 cm) y logré conectar aunque un enlace demasiado débil, por lo que he llegado a la conclusión de hacerme una doble biquad como la que tienes en tu blog, considerando que puede darme de 12 a 15 dbi de ganancia y anexarle un cable rg58 de 6 m a fin de colocarla sobre la azotea y tener linea de vista directa con el ap, según mi teoría debería enlazarme sin ningún problema y con buena recepción puesto que restando los aprox 6 dbi de pédida del cable me quedarían al menos 6 dbi de ganancia así que haré las pruebas pertinentes.
El problema es que por estos rumbos donde vivo no he conseguido el conector N hembra lo cual me ha limitado para lo de la fabricación casera de antenas, te comento que traté de hacerme una pringles con un pigtail de 3 m y de acuerdo a la operación que tengo sólo logré 5 dbi por la falta de ese conector ¿cómo la hice? pues solo le solde un pedazo de cobre al centro del conector n macho y ese lo coloqué por dentro de la lata (sin conector N), bueno al menos con esa antena es la que tengo mi conexión a internet en mi casa con la ventaja de que vivo en un tercer piso.
Bueno finalmente he revisado tu blog y tienes la elaboración casera de la alimentación de 50 ohmios para biquad, así que he pensado echar manos a la obra pues creo que eso resolvería inicialmente la falta del conector n hembra, sólo que no he captado de forma total la idea, si tienes msn mándamelo para entablar conversación y ver si puedes aclarar algunas dudas con respecto al alimentador.
De no ser así entonces me estaré comunicacno por este medio contigo
Saludos y espero respuesta…
tache199 on 26 May 2008 at 4:10 pm #
Buenas y saludos Hegad!
He revisado detalladamente tu mensaje y en base a ello me permito hacerte los siguientes comentarios:
Primero debo felicitarte por el intento que has hecho para resover en parte el problema que tienes. En cualquier caso, la antena debería funcionarte aceptablemente. Con toda seguridad que debe haber un problema en la elaboración de la misma.
Has tomado una buena decisión al proponerte construir la antena doble Biquad de 2 elementos porque es una antena muy rendidora. No obstante, voy a recomendarte PARA COMENZAR una antena muy sencilla que de seguro debería funcionarte bien.
Si has estado visitando este blog habrás notado que yo opino que la pringles es una antena muy deficiente. Cualquier otra hecha con un envase de mayor diámetro funcionará mucho mejor.
Ahora bién, voy a prepararte un tutorial paso a paso para la elaboración de la antena que deseas hacer; mientras tanto, prueba hacer la humilde y sencilla dipolo que aparece en
este mismo blog http://tache.gnu.org.ve/?page_id=21 solo te tomará unos 5 minutos.
Desarma la pringles y elimina el conector N macho, quítale unos 4Cms de la funda al coaxial
Tuerce los hilos de la malla y los estañas todos juntos, Dobla tanto el vivo como la malla a 90º y recorta ambos extremos para que te quedan a 3.05Cms. Ya tienes antena. Intentalo mientras te hago llegar el tutorial completo (Tengo que prepararlo).
Estoy seguro que en menos de una hora estarás conectado. Es posible que antes del turorial te haga llegar instrucciones para una sectorial que no usa conectores N que también te servirá para resolver tu problema.
Espero que dentro de un rato estés comentándome que lo hiciste.
No te precupes que te enviaré lo prometido.
Saludos.
Octavio Rossell Daal.
Administrador.
hegad on 26 May 2008 at 10:58 pm #
Que tal Octavio, pues te comento que no he hecho todavía la dipolo porque como te decía aquí en la localidad donde vivo no venden accesorios tengo que ir hasta Villahermosa a comprar el cable lo cual será para mañana, sin embargo no dudo en lo más mínimo que la dipolo me funcione pero el cable que tengo en la pringles es de 3 m así que si la dipolo me da dos creo que se anularía por la longitud, como te decía con la pringles “malhecha” que tengo es con la que me conecto porque supongo que debe tener unos 5 dbis de ganancia ya que me da una señal igual que si colocará la pc junto a la ventana son su antena comercial de 2 dbi así que por deducción si la pringles tiene 5 menos los 3 de pérdida por el largo del cable me queda el equivalente a la antena comercial con la ventaja de que con la pringles tengo mi pc en el escritorio y la antena afuera de la ventana además de que me encuentro en un tercer piso y tengo linea de vista con el AP, el problema es con otra tarjeta que compré para una pc que tengo en una oficina en planta baja y allí es donde logré conectarme con la antena que trae la tarjeta con su respectivo cable de 40 cm que tuve que colocar afuera de la ventana para lograr una conexión que fué débil. Precisamente para esa pc es que pienso hacerme la doble biquad para colocarla sobre la azotea y tener linea vista con el AP y para ello tendré que conectar la antena con un cable de 6 m de longitud pero pues de acuerdo a los datos técnicos no debo tener problemas para lograr un enlace estable a pesar de la pérdida por longitud puesto que me quedarían unos 6 dbis de ganancia. Bueno seguimos pendientes y a la espera del tuturial, gracias.
hegad on 26 May 2008 at 11:17 pm #
Sigo molestando y aportando dudas:
La placa metálica debemos colocarla al centro de la longitud del tubo, es decir a 3 cm o es arbitraria?
No logro apreciar bien el alimentador terminado, al menos en estas fotografías no logro observar el vivo del coaxial en el extremo seccionado del tubo, podrías colocar una más nítida?
La idea la tengo muy clara, las preguntas aunque algo obvias son para corroborar que todo esté en orden y poner manos a la obra.
Gracias por el apoyo prestado
Por cierto crees que un alimentador de este tipo serviría para la pringles? en caso de ser así cual sería tu propuesta de construcción del alimentador para este caso?
hegad on 26 May 2008 at 11:19 pm #
Por cierto eso de que me envíes las instrucciones de la sectorial que no usa conector N está excelente, una duda, cuanta ganancia tiene? el énfasis en este dato es importante puesto que el cable a colocarle será de 6 metros así que necesito una ganancia de al menos 10 dbi, gracias
tache199 on 27 May 2008 at 9:29 pm #
Buenas y saludos Hegad!
Bueno trataré de responder tus 4 comentarios juntos.
Hegad, las antenas siempre son muy “caprichosas” y el comportamiento está relacionadao con algunos imponderables. Muchas veces el patrón de radiación de una antena en algunos sitios se comporta diferente en cuanto al rendimiento de ésta. También tendría mucho que ver la antena del otro AP con el cual quieres conectarte.
Te digo esto porque creo entender que tienes también un pigtail cortito que tendría tal vez una atenuación de 1/2 decibel. Pero no importa, lo que quería era que esayaras un poco a ver que pasaba; en todo caso te estoy enviando por Email un detalle paso a paso (En dibujos) de la elaboración de la alimentación para 50 Ohmios.
Otra alternativa (Para que practiques y comiences a entender en más profundidad el campo en el que estás entrando con tanto entusiasmo) es muy sencillo CAMBIA el envase pringles por otro de más diámetro y preferiblemente tan o más largo que esa.
Quiero que entiendas que no estoy tratando de que desistas de hacer la doble doble biquad porque de hecho te estoy enviando la información que necesitas para hacerla, es sólo que te estoy motivando a practicar con varias alternativas.
Revisando mi post me di cuenta el porque estabas confundido. Lo que pasó fué que la última fotografía se había borrado. (En donde aparece el vivo del coaxial a través del tubo) Ya lo edité nuevamente. Pido disculpas. No se que pasa con el servidor.
Me gustan tus inquietudes. Si, puedes usar esta alimentación para la pringles (U otra mejor). La solución es sencilla. Se solda un tubo de unos 2Cms a la pieza metálica de 2 x 2 a ras totalmente de esta última dejando que sobresalga sólo el vivo unos 31mm o lo ideal que es la mitad del díametro del fondo del envase y atornillando la pieza metálica al envase. En la sección IDEAS de este blog te coloqué la alimentación de 50 Ohmios con otra imagen en http://tache.gnu.org.ve/?page_id=60 así como la misma alimentación para la pringles en http://tache.gnu.org.ve/?page_id=67
Los detalles de la sectorial te los estaré enviendo prontamente.
Lograste conseguir el cable de baja pérdida?
Saludos!
Octavio Rossell Daal.
Administrador-
hegad on 28 May 2008 at 12:03 am #
Mejor, imposible, gracias Octavio las explicaciones y el diagrama vinieron a confirmar la idea del alimentador que ya tenía sólo necesitaba confirmarlo, sí conseguí el cable RG58 con ese no hay problema ya lo tengo de 6 m con su respectivo sma.
Debido a mi trabajo apenas me está quedando tiempo para esto del bricolaje, haré lo posible por ponerte los resultados durante el transcurso de la semana, sino será a más tardar para el fin que ya tengo más tiempo.
No se alegren, seguiré de pregunton aquí en el blog que me ha parecido uno de los más eficientes en cuanto a respuestas inmediatas.
Saludos y gracias nuevamente.
tache199 on 28 May 2008 at 12:03 pm #
Buenas y saludos Hegad!
Gracias por el comentario porque justamente de eso se trató el último editorial que coloque aquí en la presentación del blog.
Acabo de actualizar el post de la alimentación para la pringles que pediste. Revísalo que le agregué otras imágenes.
Saludos!
Se me olvidaba quería preguntarte ¿Cuales son los foros sobre WiFi en tu pais? Gracias por responder porque los necesito para mis archivos.
Octavio Rossell Daal.
Administrador.
hegad on 29 May 2008 at 8:47 am #
Que tal Octavio, pues que te puedo decir, simplemente extraordinario, de acuerdo a la experiencia obtenida concluyo que la teoría planteada resulto cierta en la práctica, omití hacer las antenas que me habías propuesto para empezar porque estoy algo imerso en el tema wifi y no dudaba de la veracidad, así que pasé directamente a fabricar la doble biquad con el alimentador casero de 50 ohmios, los resultados fueron excelentes, le puse un cable de 6 m y la coloqué sobre la zotea de la oficina que te había comentado, el AP se encuentra a unos 50 o 60 m en línea de vista y a unos 15 m de altura, eché a andar la antena y me detectó diez redes al alcance, conecté al AP y logré una conexión excelente (evaluada en windows) ni siquiera verifiqué la intensidad con otro software puesto que el objetivo está más que cumplido que era el lograr la conexión, sin embargo tal vez este fin de semana haga un test para conocer la intensidad de la señal pero por la conexión debe andar en unos 57 dbm.
Agradezco tu ayuda y estoy próximo a fabricar la doble doble biquad (para mí), así que seguiré aquí por el foro.
En cuanto a los foros sobre wifi aquí en México la verdad es que desconozco, pero y me informaré y te paso el dato.
Por cierto, como haces para soldar esas piezas de cobre y para soldar la antena al tubo de cobre del alimentador porque a mí me llevó 3 horas y no quería soldar bien, algún truco para facilitar la soldadura? eso sí que fué cansado.
Gracias
tache199 on 29 May 2008 at 9:44 am #
Buenas y saludos Hegad!
Me complace los resultados que obtuviste.
En cuanto a como soldar la pieza te comento que necesitas una pistola de muy buena potencia o en su defecto debes hacerlo con un soplete de los usados en manualidades y repostería. Un simple cautín no calienta lo suficiente.
Otra opción es que vayas dode reparan los radiadores de los automóviles y les pidas que te lo hagan, para ellos es simple y cuestión de un par de minutos.
Otra opción es que uses pegamento de ese que se usan dos pomos. Uno es el cemento y el otro el endurecedor. Tienen diferentes nombres, aquí los llamamos soldimix, acero plástico, etc. Una vez que fraguan duran de por vida. El que viene en gotas no es duradero y con el sol se debilita. No sirve.
También puedes usar una muy pequeña porción de fibra de vidro que usan en los talleres de reparación de carrocerías de automóviles. Consiste en una pasta y su endurecedor.
Buena suerte!
Octavio Rossell Daal.
Administrador.
Ander on 20 Jun 2008 at 8:45 pm #
Hola Octavio:
Estoy trabajando en la antena que me recomendaste, la doble biquad, y lo de los 4 rombos ya esta….
El problema es que para hacer el alimentador, no encuentro ningun tubo de cabre de 4.5 diametro exterior y 3.5 interior….
El mas pequeño que he podido encontrar ha sido de 10 mm de diametro exterior….
Y he preguntado en tiendas de repuestos de automoviles y en tiendas de fontaneria…
Gracias
tache199 on 21 Jun 2008 at 5:27 pm #
Buenas y saludos Ander!
Gracias por visitar el blog.
No entres en pánico. Hay una solución que aunque no la perfecta debe darte igual resultado si lo haces bién.. Te sugiero la conectes tal y como aparece en el post
http://www.sincables.cl/comunidad/viewtopic.php?f=20&t=1816&st=0&sk=t&sd=a&start=30
Allí recomiendo otra alimentación que es muy fácil de elaborar pero que necesita de un conector N hembra y otro macho. En ese post doy muchas exolicaciones que deberían servirte.
o puedes intentar hacerla de este modo:
Simplemente deja al descubierto un poco de la malla e introduces todo en el tubo, luego soldas la malla al tubo y el vivo al coxial y las dos puntas de la antena (Las que están sueltas) las soldas al tubo. Debes tener mucho cuidado de que no haya contacto entre la malla y el vivo.
No dudes en consultar si lo crees conveniente.
saludos
Octavio Rossell Daal.
Administrador.
EL TECH on 22 Sep 2008 at 11:05 pm #
HOLA A TODOS SOY NUEVO EN ESTO DE LAS ANTENAS. DESPUES DE LA ELABORACION DE ELLA COMO HAGO QUE PASE LA SENAL A LA MAQUINA POR LA ANTENA WIRELESS COMO VA CONECTADA Y QUE PROGRAMA UTILIZO. DE VERDAD NECECITO UNA GRAN AYUDA SE LOS VOY AGRADECER
tache199 on 23 Sep 2008 at 8:59 pm #
Buenas y saludos El tech!
Para el uso la tecnología WiFi es necesario contar con los siguientes elementos:
Una antena.
Una tarjeta para redes inalámbricas colocada en un slot PCI en tu ordenador.
Un latiguillo (Pigtail). Es un cable coaxial de 50 Ohmios con conectores tipo N y Sma en sus extremos. Uno vá a la antena y el otro a la tarjeta.
El programa ya lo trae la tarjeta. No obstante hay muchos sofware para analizar las señales.
Es indispensable que adquieras primero la tarjeta y la instales en tu ordenador. Después puedes elaborar la antena e incluso armar el latiguillo.
En la web puedes conseguir toda la información que necesites sobre el tema y en este blog muchas ideas de como elaborarlas con materiales caseros.
Este blog está a tu orden para futuras consultas.
Octavio Rossell Daal.
Administrador.
Luis Romero on 01 May 2009 at 2:35 pm #
Hola Octavio.
Por simple curiosidad…. que es el “latiguillo”….?
Saludos…
tache199 on 03 May 2009 at 12:19 pm #
Buenas y saludos Luis!
Latiguillo (En inglés “pigtail”) es una porción de cable coaxial que lleva en sus extremos conectores para acoplar la antena exterior con la tarjeta de redes.
Generalmente los conectores son uno de tipo N macho (El más grande en la fotografía)que se adapta a la antena y el otro más pequeño es el de tpo Rp SMA que se conecta a la tarjeta. Existen otras modalidades dependiendo de los conectores que se necesiten.
Saludos.
Octavio Rossell Daal.
Administrador.
Dekay on 11 May 2009 at 1:43 pm #
Muy buenas, me he animado a hacer la doble biquad (2 elementos) y queria preguntarle cual es la distancia que tiene que haber del alimentador al reflector. muchas gracias
tache199 on 11 May 2009 at 3:02 pm #
Buenas y saludos dekay!
Bienvenido al foro y gracias por participar.
Las siguientes imágenes te muestran las medidas y las distancias entre elementos.
La primera es el director(Elemento superior).
La del medio es la antena propiamente dicho (Elemento inferior.
La última establece las distancias entre elementos.
Saludos.
Octavio Rossell Daal.
Administrador.
Dekay on 11 May 2009 at 3:14 pm #
Muchas gracias por responder tan rápido pero esque en algunos foros y webs e visto que dejaban una distancia de 15.4 mm o de 14.5 mm a partir de 1/8 Longitud de Onda.
Dekay on 11 May 2009 at 3:16 pm #
Se me ha olvidado, las medidas 15.4 y 14.5 son de doble biquad pero de 1 solo elemento.
Dekay on 11 May 2009 at 3:23 pm #
Tambien queria preguntarle, si no es mucha molestia, si me aconseja seguir con este alimentador (ya lo tengo hecho) o hacer otro antes de montarlo en el reflector. Gracias de nuevo
tache199 on 11 May 2009 at 3:25 pm #
Esta no es una antena común. Puedes notar que los 2 elementos tienen las mismas medidas. Yo tuve dudas y consulté directamente con el inventor de esta antena y me ratificó las medidas que aparacen en las imágenes que te coloqué.
Haz la antena según esas medidas y verás que disfrutarás los resultados.
Saludos.
tache199 on 11 May 2009 at 3:28 pm #
Esas medidas son apropiadas para una doble biquad.
En todo caso es cuestión de ensayo y error hasta conseguir el punto óptimo.Yo realmente uso 13.5mm y me va bastante bien.
Saludos
tache199 on 11 May 2009 at 3:35 pm #
Ese es el alimentador que yo uso y que recomiendo.
Las medidas que yo uso para una biquad y doble biquad NORMAL son:
Para los rombos: 3.05cm por lado (3.05cm x 4 = 12.2cms= 1 longitud de onda completa cada rombo)
Separación del reflector 13.5mm.
Saludos
Dekay on 11 May 2009 at 3:38 pm #
Muchas Gracias, seguire adelante con la antena entonces… me veo obligado pues la Edimax 7318 Usg es bastante sorda… la antena la he conetado a un conector tipo N hembra, esto influye? habría posibilidad de conectar directamente el cable coaxial al conector rp-sma hembra de la usg? Gracias de antemano. Saludos
Dekay on 11 May 2009 at 3:55 pm #
Aquí unas fotos sobre como la llevo y para que se animen a hacerla!
http://img2.imageshack.us/my.php?image=p5113760.jpg
http://img510.imageshack.us/my.php?image=p5113762.jpg
Dekay on 12 May 2009 at 1:22 pm #
Y los comentarios ultimos estan borrados?
tache199 on 12 May 2009 at 1:29 pm #
Buenas y saludos Dekay!
Si esta bién soldado no debería influir
Posibilidades las hay pero requiere de precisión casi quirúrgica. Debes desconectar el RpSMA de la tarjeta y substituirla por los cables del coaxial cuidando de asegurar el caoxial para que no se despegue por halones o por la presión que pueda ejercer el peso del mismo sobre la soldadura. MUCHO, MUCHO cuidado.
Saludos
tache199 on 12 May 2009 at 1:31 pm #
Las fotos no llegaron. Coloca los links de ellas que yo las haré visibles.
http://img2.imageshack.us/my.php?image=p5113760.jpg
Dekay on 12 May 2009 at 5:54 pm #
http://img2.imageshack.us/my.php?image=p5113760.jpg
http://img510.imageshack.us/my.php?image=p5113762.jpg
Dekay on 13 May 2009 at 1:00 pm #
Bueno la antena ya esta acabada =). Ahora solo queda probarla cuando me pille el pigtail… k es otro problema… las fotos las pondre en el siguiente comentario. Espero vuestras rectificaciones.
Dekay! on 13 May 2009 at 2:11 pm #
Oye no aparecen los comentarios que he escrito con los links y eso
tache199 on 13 May 2009 at 2:36 pm #
O.K Dekay, esperamos las fotos para compartir tu experiencia.
Saludos.
tache199 on 13 May 2009 at 2:40 pm #
Por favor dekay, ¿Puedes colocar nuevamente los comentarios que dices se borraron?
Gracias.
Dekay on 13 May 2009 at 3:53 pm #
Bueno aquí las fotos de la antena para orientar más o menos a los que se animen a hacerla, corregidme si hay algo mal porque tengo la sensacion de que no va a funcionar…
*Les he quitado la h de http a ver que tal*
Dekay on 13 May 2009 at 3:59 pm #
Ultimos retoques…
Consejo: Utilizar reflector de cobre, bronce… el aluminio es muy dificil de soldar
tache199 on 14 May 2009 at 2:26 pm #
Dekay dijo:
No entiendo que pasa. Simplemente entonces colócalo como un nuevo post y listo.
tache199 on 14 May 2009 at 2:51 pm #
Buenas y saludos Dekay!
Felicitaciones por haber elaborado tu antena. Las foto salieron algo borrosas algunas de ellas. Por otra parte cuando envíes fotos hazlo en un formato más reducido porque son muy difíciles de observar dado sus dimensiones. Yo uso linux y solo coloco el cursor sobre la imagen y al apretar el botón izquierdo t desplazrlo a la izquierda o derecha me aparece la imagen en unas dimensiones mucho más pequeñas que me permiten observarlas pero no se si con windows otros las podrán observar.
Esa antena a mi me funciona de maravillas. Te recomiendo limpiar todos los residuos de soldadura porque como te ha quedado van a interferir en el buen desempeño de la misma. Fíjate como la elaboré yo.
El aluminio no suelda con estaño ni plomo; puede ser que se ADHIERA algo pero NO SUELDA!
Saludos.
Saludos.
Dekay on 14 May 2009 at 7:04 pm #
entonces.. no se me soldado bien eso? que solucion le pongo? de todas formas ya postearé resultados puesto que necesito un pigtail que no consigo pillarlo a un buen precio.. cuesta mas de 16 euros 1 metro (rp-sma macho -> N macho, LMR-200)
Dekay on 14 May 2009 at 7:10 pm #
por cierto las soldaduras en la imagen como las ves? aqui pongo el link de un slide que hecho.. http://img16.imageshack.us/slideshow/player.php?id=img16/4927/12423350776yw.smil
Go to ImageShack® to Create your own Slideshow
Dekay on 14 May 2009 at 7:12 pm #
por cierto en windows es muy molesto las fotos, se ven muy grandes.. el slide es mejor =)
Dekay on 14 May 2009 at 7:14 pm #
las medidas del reflector no fueron las que en la pagina ponia, sino más grandes un par de centímetros. Esto influye?
Dekay on 14 May 2009 at 7:16 pm #
”Te recomiendo limpiar todos los residuos de soldadura porque como te ha quedado van a interferir en el buen desempeño de la misma.”
Ok, lo haré muchas gracias por la rectificacion
Dekay on 14 May 2009 at 7:17 pm #
La plastilina que le puse influirá en algo?
tache199 on 15 May 2009 at 1:39 am #
No digo que haya quedado mal sino que debes limpiar toda la escoria y residuos de soldadura que se ven alrededor del conector porque pueden influir mucho.
Las slides están muy bien pero aún tienen un tamaño muy grande.
El reflector está bien. los 2cm pudiesen sólo modificar algo el patrón de radiación pero no para preocuparse porque esa antena es muy potente.
La plastilina puede afectar algo sólo si absorbe la microondas.
Una recomendación: Trata de colocar todos tus comentarios en un solo post porque es más fácil analizarlos y responderte. Saludos.
Dekay on 15 May 2009 at 10:55 am #
1.- Ok, lo hare, esque como no puedo borrar los pots y modificarlos… ahora me aventurare a construir el pigtail, que eso es otra movida… pero hay alguna forma de crimpar el cable sin crimpador???
2.- Esta pegunta la incluiría en el post anterior pero no puedo modificarlo… Me recomiendas hacer mi propio pigtail? Debo de comprar una crimpadora buena o vale una de 3 Euros? Cómo he de crimpar el conector N y rp-sma? Muchas Gracias de antemano. Saludos
3.- No entiedo lo que me quieres decir con: ” La plastilina puede afectar algo sólo si absorbe la microondas. ”
4.- ya terminada y probada la antena.. he de decir que me ha desilusionado… los resultados son iguales o peores a la antena de serie…
5.- me podrías agregar al msn, para ayudarme en un par de cosillas por favor. dekay19@hotmail.es
elmaquina2@hotmail.com
tache199 on 15 May 2009 at 7:48 pm #
Buenas y saludos dekay!
1, 2- Es cierto, no puedes editar ni borrar los post. Prepara todos los comentarios y colócalos en 1 solo post.
La herramienta adecuada es la crimpeadora pero no la única. Te hago una analogía. El instrumento adecuado para colocar o sacar un tornillo es el destornillador pero puedes en una emergencia usar un cuchillo de mesa. Cuando comencé a elaborar antena wifi no tenía la cripeadora y todos mis pigtails los hice con un alicate y una tenaza. El como hacerlo con la crimpeadora depende del cable a usar. En todo caso hay que pelar el vivo lo suficiente para que calce con el pin que traen los conectores. Si cortas demás puede haber un corto entre la malla y el vivo. La práctica es el mejor maestro. En la web hay nuchos foros en donde explican paso a paso. Busca en google “Como crimpear el coaxial ***” o “Como crimpear el conector ***”
3.- En mi pais llamamos plastilina a una pasta para moldear que se usa en los colegios para que los niños hagan manualidades en kindergarten. No se a que material te refieres tu por eso te respondí como lo hice. Si elaboras una cantena con un bote de papas fritas y le colocas una tapa hecha con papel o plástico de polietileno no habrá problemas porque son “transparentes a las microondass” pero si usas una tapa metálica la antena no funcionará porque la tapa se convertirá en un reflector que enviará las ondas hacia adentro otra vez. Por eso es que la respuesta es esa: Si el material no absorbe ni refleja las ondas no hay problema.
4.- Siento mucho que la antena no te funcione satisfactoriamente. La foto que enviaste de la antena sola (Sin conector no reflector) parece indicar que esta bien. Entonces el problema puede tener varias posibles causas:
.
Si me guío por esta foto (Una extraccion de la que enviaste) Es de suponer que debe haber problemas de continuidad en varias partes y que la escoria y los restos de soldadura están afectando el desempeño.
Si tu mismo elaboraste el pigtail revisa si hay corto entre el vivo y la malla. Usa un tester o cualquier artefacto que te permita comprobar si hay continuidad.
5.- Disculpa mi ignorancia pero no se a que te refieres. Sin embargo puedes hacer contacto directo conmigo por el correo electrónico tache 199@yahoo.com
Resumiendo: Creo que el problema está en la solduras. Trata de que te queden mejor. Te vuelvo a colocar la que hice y otra posibilidad de alimentación simplemente como un ejemplo.
Le axplicación de la primera imagen la consigues aquí:
Saludos.
Octavio Rossell Daal.
Administrador.
Dekay on 15 May 2009 at 8:00 pm #
ya he eliminado los residuo, ahora voy a testear la continuidad con un plimetro no?
Dekay on 15 May 2009 at 8:05 pm #
ya la he puesto la alimentacion al tornillo como en la biquad del CD, yo también creo que el problema esta en la soldadura…
Dekay on 18 May 2009 at 10:55 am #
Bueno tras numerosas pruebas , quitandole el director a la antena, me dio resultados mucho mejores, y he de decir que han sido muy buenos.
chiko68 on 18 May 2009 at 12:12 pm #
Hola Felicitaciones por el foro, yo soy nuevo en esto del wifi, pero siempre fui bueno leyendo y experimentando y es asi como me decique a Leer el articulo del amigo Dragoslav en english acerca de esta antena biquad 2 elementos y me fascino la forma que el hace el analisis del funcionamiento.
debido a lo emocionado que quede con ese articulo tambien decidi hacerme esta doble biquad de 2 elementos, y a pesar que no soy experto en soldaduras y que no queria gastar ni un centavo, no utilize conector n, el alambre que utilize fue de 1mm de cable coaxial rg59 y ademas para mantener la figura correcta de las doble biquad las pegue a caratulas de cajas de CDs y que les puedo decir…. el resultado es abrumador… EXCELENTE
las compare con la biquad, doble-biquad, panel de 14dbi y fue muy superior a todas, cabe decir que las primeras pruebas olvide la distancia del reflector al radiador y le coloque 15mm (crei que era una biquad) y el resultado fue excelente en estos momentos voy a probar con otros valores y usando un conector “BNC” que es el unico que tengo a mano y hacer el pigtail
tratare de poner algunas fotos si puedo.. jejeje novato, posiblemente el acabado no es bonito, pero por ser un prototipo vale. fijence bien no gaste ni un centavo, solamente las muchas horas de conexion e investigacion.
Gracias por la idea de esta doble-biquad
tache199 on 18 May 2009 at 11:55 pm #
el problema no es el director sino la medida del mismo. Si no te funcionó al principio opino que el director lo hiciste mas grande que la antena. Según el autor Dragoslav AMBOS elementos tienen las mismas medidas. En el caso de la Doble Doble biquad debes aplicar lo mismo. Yo cuando la hice originalmente el director lo elaboré 10% menos que la antena y me funcionó de maravillas pero con estacionarias muy altas. Aumenté el tamaño hasta llegar a las de la antena y fué el mejor resultado que obtuve, cuando le agregué un cm más, todo se vino al suelo.
Agrégale el director con medidas similares a la antena y prueba. Estoy seguro que quedarás satisfecho.
saludos.
tache199 on 19 May 2009 at 12:03 am #
Buenas y saludos Chiko68!
Bienvenido al BLOG y gracias por participar.
Felicitaciones!!!
Esperamos entonces las fotografías. Coloca el link de donde hay que bajarlas (Preferiblemente PICASA) que yo me encargo de hacerlas visibles para el resto de los colegas.
Saludos.
Dekay on 19 May 2009 at 11:33 am #
Buenas y gracias por contestar.
Creo qu ele problema era ese pues el director me salio bastante peor que la propia antena y ademas lo hice con las mismas medidas. Si veo que tengo tiempo haré otro director de 2.8 por lado en vez de 3.1 a ver que tal… pero hay mucha diferencia usando o no el director? han de tener el mismo doblez la ”antena” y el director? He de soldar lo que en esta foto no aparece unido?
Saludos
Dekay on 19 May 2009 at 2:37 pm #
Bueno proximamente pondre fotos sobre los resultados obtenidos resultados entre una antena omnidireccional de serie (5 dbi) y la doble biquad para aquella gente indecisa que no sabe si hacerla o no aún XD. Yo me lleve una gran sorpresa.
Los resultados (sin fotos) fueron:
*La antena omni de serie (5dbi) detectó: entre 18 y 19 AP’s
*La doble biquad (sin director) detectó: entre 29 y 33 AP’s
Dekay on 20 May 2009 at 1:46 pm #
*En linux la doble biquad y la edimax 49 redes
Dekay on 23 May 2009 at 6:39 pm #
Por cierto para la elaboracion de antenas, he visto que se usa cable de 2 mm, pero , servira el de 1.2 mm?? Muchas gracias de antemano. Slaudos
tache199 on 25 May 2009 at 4:01 pm #
No hay problemas siempre y cuando respetes las separaciones.
Ronald on 13 Sep 2009 at 12:21 am #
Hola, sumamente interesante todo esto sobre WiFi y las antenas, he aprendido mucho en estas semanas leyendo todos estos foros…
Sin embargo tengo una duda y no he podido encontrar respuesta, quiza uds puedan ayudarme…
Para quienes tenemos laptop, sin tarjeta wireless externa (usb o pcmcia) tengo entendido que es posible hacer pasar la señal por medio de un enrutador, y asi pasar de un rg58 (o lo que se utilice hacia la antena) a un cable de red para poder conectarlo en la tarjeta de red interna, sin embargo, desconcozco si hay algo que hacer a nivel de software en mi enrutador (Linksys G de 2.4GHz) o en mi laptop, porque lo he intentado sin ningún resultado
Cabe descatar que mi laptop es una Apple, MacBook y no tengo ningun programa para medir la señal.
Nota: tambien deshabilito el “airport” de mi laptop para no registrar la señal que manda el router al encenderlo, de igual manera no tampoco he podido conectarme por ese medio.
Gracias de antemano
tache199 on 14 Sep 2009 at 2:29 pm #
Buenas y saludos Ronald!
Bienvenido al blog y gracias por participar. Mi especialidad es la elaboración de antenas y no soy especialista en el software asociado al Wifi por lo que aunque conozco sobre el tema, prefiero con honestidad dejar que los especialistas opinen sobre ello.
Te recomiendo visitar este foro y colocar allí tu consulta. http://foro.jotahacker.es/index.php
Quedamos a tu entera disposición para cualquier otra cosa en la que podamos ayudarte.
Saludos.
Ronald on 16 Sep 2009 at 1:14 pm #
Hola de nuevo!!!
La vida es irónica, tarde en colocar ese post cuando encontré justo lo que buscaba
Hay que modificar el router para que reciba las microondas en lugar de emitirlas.
aca les dejo el link que use por si quieren leer al respecto:
http://www.scribd.com/doc/14095316/Cambiar-Firmware-para-router-Antena-WIFI
recuerden que deben tener instalado alguna version del firmware DD-WRT antes de seguir esas instrucciones, aca podrán encontrar cierta info sobre compatibilidad entre el firmware y ciertos routers:
http://new.taringa.net/posts/downloads/1278598/modea-tu-router-linksys-wrt54g-con-dd-wrt-v24-firmware.html
Muchas gracias por su ayuda y el link que me recomendaste, le estoy dando un vistazo y se ve muy interesante.
Volviendo al tema de las antenas… Habia hecho una muy simple y tosca, solamente para conseguir la conexion y para lograr entender el tema y sus partes (el uso del router por ejemplo), ahora bien, quiero fabricar una antena capaz de captar señal de un router Linksys sin modificacion alguna, a una distancia de unos 150-200 metros, en el camino nos encontramos con una edficacion pequeña de un planta (un piso o un nivel) y la copa de un par de árboles…
Con toda esa variedad de antenas es difcil escoger aunque me inclino por una Bi-quad, posee un muy buen diseño y ademas es mas facil de manipular considero yo, sin embargo Ud es el experto entonces quisiera que me aconsejara en cuando a ganacia, dBi o todas esas cosas a considerar que aun no manejo muy bien y más aun sabiendo que el AP de donde tomaré la señal es ese tipo de router comercial sin ninguna modificación.
Si crees pertinente conocer algún otro detalle para recomendarme la antena a utilizar házmelo saber por favor, inclusive hasta podría enviarte una fatografia aérea para que tuvieras una idea de la ubicacion del A.P y este edificio que te mencioné.
Saludos!!!!
Ronald
tache199 on 16 Sep 2009 at 2:34 pm #
Buenas y saludos Ronald!
Gracias por el inrteresante aporte. Yo he fabricado unas cuantas antenas y de todas yo recomiendo 23. La TDJ 13Dbi y la Doble biquad de 2 elementos. Muy direccionales ambas y de muy buen rendimi8ento. en este blog y em los links siguientes está la fabricaciòn.
http://tache.gnu.org.ve/?page_id=173
http://tache.gnu.org.ve/?page_id=19
Saludos.
Ronald on 16 Sep 2009 at 4:00 pm #
Ni hablar, manos a la obra!!!!
Me había encontrado con este diseño:
http://omni.damianvila.com/
pensaba hacerlo para “matar” el tiempo y las ansias (jeje) mientras recibia alguna sugerencia tuya, pero definitivamente me concentraré en hacer la Bi-Quad Duplex.
Solo para aclarar:
Lado del rombo: 31 mm. (deduzco que con agulos de 45 grados)
Dist. entre el reflector y la antena: 16mm.
Dist. entre los dos pares de rombos: 31 mm.
-Espero estar en lo correcto…
Iniciaré la fabricación y luego te comentaré los resultados, a mi parecer es muy enriquecedor que las personas expresen sus experiencias y asi alentar a quienes aun no se deciden a construir su propia antena
por cierto… que opinión tienes sobre estas “doble Bi-Quad” donde los 4 rombos están el uno junto al otro (sabes a cuales me refiero)?
Muchas gracias por toda tu ayuda!!!!!!
Ronald
tache199 on 22 Sep 2009 at 12:54 am #
Buenas y saludos Ronald!
Los dobleces van a 90º
Lo demás está correcto.
Saludos.
Lykano on 30 Sep 2009 at 10:41 pm #
Saludos Octavio!
Soy algo nuevo en todo esto de las antenas, pero ganas no me faltan de intentar fabricarlas XD!. Quiero hacerte una consulta, he logrado fabricar una antena biquad simple esa de 2 rombos y siguendo los manuales lo conseguí, la verdad es que si me funciona bien pero como aquí en tu blog he visto una biquad de 2 elementos (antena y director), me ha dado mucha curiosidad de mejorar la potencia de recepción de señal .
Mi duda es sobre cual de estas es mejor La TDJ o la Doble biquad de 2 elementos.
Gracias
atte. lykano ^^
tache199 on 01 Oct 2009 at 4:05 pm #
Buenas y saludos Lykano!
Por el ajuste de la impedancia yo te recimendaria que elaborases la TDJ.
SALUDOS.
Lykano on 01 Oct 2009 at 5:17 pm #
Muy bien no se diga más manos a la obra.
Gracias y ya te íre molestando si algo me sale mal ^^º
Darw on 19 Oct 2009 at 8:17 pm #
Hola octavio te felicito por todo lo hecho en este blog realmente es fenomenal y alegra ver que hay personas con tu gran espiritu de compartir conocimientos bueno espero que puedas ayudarme en esta consulta si estos conetores cumplen con los requisitos de 50ohm que comentas para la limentacion de las doble biquuar o necesariamnete o basta con estos conectores (estos sumistrarian buena alimentacion?)
http://s4.subirimagenes.com/fotos/previo/thump_3411804fr.jpg
http://s4.subirimagenes.com/fotos/previo/thump_3411813dar2.jpg
gustavo on 24 Oct 2009 at 3:23 am #
hola amigo tache porfavor puedes exeplicar como se hace la soldadura a este alimentador esq no lo tengo muy claro, solo he visto con el conector n.
felicitaciones por la web esta muy buena toda la informacion q se encuentra aqui muchas graciaspor su ayuda!!!.
tache199 on 25 Oct 2009 at 12:37 pm #
Buenas y saludos Gustavo!
Visita este link: http://tache.gnu.org.ve/?page_id=60
La antena va soldada en los extremos libres al tubo de la alimentación y en el centro doblado al vivo del coaxial.
Saludos.
pablo on 30 Dec 2009 at 1:20 am #
hola tache…soy pablo y tambien soy nuevo en este tema…mi pregunta es la siguiente:
tengo una antena parabolica de tv y bueno desarme su decodificador y me queria hacer una antena biquad…..¿cual seria el problema si utilizo cable rg-6 tiene predida de 0.75 db. y es de 75ohm? ¿ andaria lo mismo? masomenos estaria usando unos 6 o 5 metros de ese cable.-cont
tache199 on 30 Dec 2009 at 2:29 pm #
Buenas y saludos pablo!
Bienvenido al blog y gracias por participar.
El problema real es que además de las pérdidas por longitud debes agregar las pérdidas por desacople de impedancia. Si el pigtail que usarás es corto es preferible que uses cable de baja pérdida. Te recomendaría que usas entonces la doble biquad (14 Dbi).
Saludos.
pablo on 01 Jan 2010 at 7:58 pm #
Gracias tache por contestar mi pregunta….el tema seria ahora que los unicos cables q consigo en mi ciudad es el RG-59, RG-06, tambien consegui dos metros del RG-500 (punto 500) este esta bueno, practicamente no tiene perdida…ya que esta recubierto con un tubo de cobre, el dielectrico q es el aislante y el conductor central de cobre metalizado…el tema q este cable es caro y dificil de manupular….desp consegui 30 mts de fibra optica pero pensando dos veces…seria imposible utilizarlo para esto…..
en fin…necesito saber cuanto cuesta el coaxil LMR-200 en pesos argentinos…aver si puedo conseguirlo..
pablo on 01 Jan 2010 at 8:06 pm #
tache!!
mis ultimas dudas seria la siguiente:
si yo realizo la doble biquad agregandola ala antena parabolica…¿cual cable usaria? ¿si o si necesitaria los Conectores N macho y hembra? ¿podria conectarlo ala antena directamente ala tarjeta de red inalambrica realtek? ¿hay un cibercafe a 100 mts de mi casa, tiene un ruter inalambrico, podria conectarme con mi antena?
tache199 on 02 Jan 2010 at 2:11 pm #
Buenas y saludos Pablo!
La doble biquad la puedes usar como iluminador de la parabólica. El cable a usar debe ser de 50 Ohmios de impedancia y dependiendo de la distancia hasta tu pc puedes usar rg58 siempre y cuando lo mantengas lo mas corto posible. Si deseas o necesitas cables de baja pérdida debes usar LMR 400 o LMR 200.
Sobre la alimentación para la biquad hay suficiente material en este blog. Puedes revisar la sección IDEAS para que tengas información al respecto, inclusive en este mismo post encontrarás respuestas a tus dudas. Lee los comentarios.
A la distancia que está la señal que mencionas deberías conectarte con cualquier antena si no está bloqueada por el dueño.
Saludos.
pablo on 20 Jan 2010 at 8:52 pm #
hola tache..
de nuevo x aqui….tengo un par de dudas…consegue el pigtail de 5 mts…al alimentador lo hice con alambre de cobre metalizado de 2.5 mm…alprincipio windows me reconocio la calidad de la señal MUY BUENA…pero despues. de soldar un par de alambres mas de distinto grosor…solo me reconoce muy poca señal… mi pregunta es…ya que consegui un pigtail de cable uhf 95/30 directamente la ago ala biquad simple o es mejor si la armo ala doble biquad.????
y + o – con que grosor de alambre?????
tengo una pregunta mas….mi pc tiene windows 7 instalado….el pigtail esta conectado ala tarjeta de red inalambrica…es una realtek lan wirless 802.11 B/G…windows me tira de señal regular….instale el programa wifi sistr y me aparece la potencia de señal -1dB….que quiere decir eso???
tache199 on 21 Jan 2010 at 4:49 am #
Buenas y saludos Pablo!
Te recomiendo que hagas la doble biquad que tiene mas ganancia. Puedes usar alambre de 1.5 a 2mm preferiblemente.
No conozco el analizador que mencionas. Yo trabajo con Linux y mi analizador es Wavemon. Voy a tratar de leer sobre el programa que mencionas y luego te comentaré.
Saludos.
lunaris on 19 Mar 2010 at 2:00 pm #
hola soy nuevo en el foro quisiera pedir que me ayudaras a construir una antena doble doble biquad por favor gracias
Gonzov on 20 Mar 2010 at 11:42 am #
Hola Tache, primero que nada te felicito por tu blog, te cuento que me senti como que identificado ya que al igual que tú tengo acumulado bastante conocimiento empirico a cerca del tema, bueno hice unos años de ingenieria electronica pero terminé con sistemas, de todas maneras todos mis proyectos especialmente los de antenas son puramente empiricos (leer y leer página tras página y blog tras blog..jajaj) tengo armada una dipolo de 5dbi y una doble biquad (que, modestia a parte quedo muy bonita : ) y los resultados de esta última son MUY superiores en cuanto a ganancia, ahora me conseguí un plato de antena Off Set de 65cm y estoy emocionado con la idea de iluminarlo con una Biquad asumo que una doble hara mucha sombra asi que creo que deberia probar la simple de 2 elementos ¿que opinas al respecto? bueno como tengo poco tiempo siempre ando haciendo de leecher pero vamos no es egoismo “el conocimiento es de la humanidad y debe ser impartido libremente” asi que me animé a hacer un blog (a ver si me queda la mitad de bueno que el tuyo) ya les aviso posteando aqui cuando este listo con las fotos y lo que pueda aportar, bueno aca esta practicamente todo pero igual.
Muchas gracias por tu experiencia fué de especial utilidad y es muy gratificante encontrar información de este tipo en español, FELICIDADES de nuevo.
Saludos
lunaris on 21 Mar 2010 at 5:24 pm #
ola tache llevo muchos dias entrando en el blog que es extraordinario me estoy iniciando en este mundillo he fabricado varias antenas tres yagi distitas con buenos resutados y las dos tdj lade 13 y la de 15 dbi que vi en el blog van muy bien ahora queria hacer la doble biquad pero tengo problemas con las medidas de los lados queria pedirte que por favor me ayudaras gracias
tache199 on 22 Mar 2010 at 1:18 am #
Buenas y saludos Lunaris!
Espero que esta imagen te sea útil.
Cada lado mide 3.05cm desde el centro del alambre al centro del lado opuesto, No olvides colocar algun aislante donde se cruzan los lados.
Saludos.
tache199 on 22 Mar 2010 at 1:42 am #
Bienvenido al blog Gonzov!
Si piensas usar un reflector parabólico te recomiendo que uses la biquad duplex que es sencilla de hacer y te dará mejores resultados que la sencilla.
Son dos biquad de similares dimensiones pero la que funge de director (Superior) va unida toda en el centro a diferencia de la antena propiamente dicha (Inferior) que se elabora en forma tradicional.
Sigue este link:
Este blog está a tu disposición para cualquier experiencia que desees compartir con nosotros.
Gustoso de ser de utilidad.
Saludos.
tache199 on 22 Mar 2010 at 2:28 am #
Buenas y saludos Lunaris!
La siguiente imagen describe todas las dimensiones de la antena:
Cada lado de los rombos: 3.05cm.
Separación entre elementos: 28.05mm
Separación entre la antena y el refelector: 30 a 30.55mm
Dimensiomnes del reflector: 20 x 40Cm.
La alimentación es la misma de este post.
Para mayor referencia visita estos links:
http://tache.gnu.org.ve/?page_id=19
http://tache.gnu.org.ve/?page_id=35
No olvides comentar tus resultados.
Saludos.
lunaris on 22 Mar 2010 at 4:49 pm #
ola tache gracias por el post mi confusion viene de de ver en otros post los lados del director de 28.1 te pido por favor que me lo espliques soy novato y entiedo poco gracias
tache199 on 22 Mar 2010 at 5:51 pm #
Saludos Lunaris!
Revisa este link que corresponde a la elaboración de la Doble doble biquad.
En todo caso, usa las medidas que aparecen en el dibujo que están optimizadas. Pero podrías usar 28.1mm si vas a trabajar en los canales altos. Para el canal 6 que es el que se toma como referencia puedes usar 30.5mm.
Saludos.
lunaris on 27 Mar 2010 at 5:16 pm #
hola tache saludos a todos los que participan en el blog he fabricado la antena tal como me dijiste la doble doble biquad he tenido muy buenos resultados no se como subir las fotos te pido que me digas como hacerlo muchas gracias
tache199 on 27 Mar 2010 at 9:40 pm #
Lunaris!
Sube las fotos a un servidor como por ejemplo PICASA. Luego colocas las direcciones de la imagen en el post. No olvides eliminar la letra H (de http) para evitar que el antispan te bloquee.
También puedes enviarme todo tu comentario con las fotos a mi correo tache199@yahoo.com y luego yo me encargo de colocarlas en este blog.
Saludos.
lunaris on 06 Apr 2010 at 4:12 pm #
ola tache saludos queria comentarte si hay alguna antena que alcance 15 km , pues vivo en un pueblo pequeño y tomo la wifi de las escuelas pero en vacaciones la cortan gracias por atenderme,en el caso que la hubiera te pido por favor que mandes los planos o recomendarme alguna que conozcas gracias
tache199 on 08 Apr 2010 at 2:12 pm #
Buenas y saludos lunaris!
Sería bueno nos informaras si hay obstáculos entre tu equipo y la señal del AP que deseas conectar.
Saludos.
lunaris on 08 Apr 2010 at 4:37 pm #
buenas y saludos octavio la señal que quiero coger es la de un pueblo a15 km desde mi pueblo al otro no hay obstaculos sólo los que tenga en el pueblo donde se ubica la antena que sera algun edificio gracias por ser tan amable y atender desinteresadamente ami y alos demas visitantes de tu extraordinario blog. la biquad y la yagui que te mande las he limado las soldaduras no he podido hacerlo ha fondo porque la biqud se me deformapara las proximas conprare un soplete mas pequeño pues con el que tengo de fontaneria es muy complicado cuando haces una soldadura se te puede desoldar la otra . muchas gracias
tache199 on 09 Apr 2010 at 12:46 pm #
Lunaris!
Para hacer esas antenas no necesitas un soplete. Con una pistola de soldar de buena potencia puedes hacerlo sin problemas.
Prueba a elaborar la antena TDJ 13Dbi que está en este blog. Es muy fácil de elaborar y no necesitas un soplete para ello.
Para conectarse a 15Km se requieren de condiciones muy especiales: Es imprescindible en primer lugar que no haya NINGUN obstáculo entre tu estación y el AP que deseas conectar y en segundo lugar un equipo profesional que no es el propósito de este blog y tampoco está dentro de mis conocimientos prácticos.
Sin embargo, tengo una inquietud con respecto a tus comentarios. Hace poco colocaste el siguiente post:
Si la antena te dio buenos resultados, ¿cual es entonces tu problema?
Saludos.
lunaris on 12 Apr 2010 at 1:04 pm #
buenas y saludos octavio el problema no son las antenas que con culquiera de ellas trengo buenos resultados el problema es que me cortan el internet en vacaciones pues cojo el wifi de las escuelas y no hay mas los otros tienen contraseña todos gracias por atenderme
