Buenas y saludos amigos!

Motivado a que en las últimas charlas sobre la elaboración de antenas para WiFi con materiales caseros hubo mucho interés por la antena hecha con con dos elementos de 1/2 onda cada uno colocados en forma de Equis (X) y cumpliendo con el ofrecimiento que hice a quienes se interesaron en construirla, a continuación detallaré paso a paso su elaboración.

El proyecto original de esta antena me lo hizo llegar el amigo y compatriota Antonio Silva (techoduro) y posterior a la publicación que coloqué con los resultados de su elaboración, el amigo y colega Luis Angosto Rahausen http://www.guw.cl/foros/viewtopic.php?t=1039 me hizo llegar la optimización que había logrado con el simulador de antenas 4Nec2 y que coloqué junto con los resultados obtenidos en el post http://tache.gnu.org.ve/?page_id=68

Materiales necesarios:

Alambre de cobre de 1.5 a 2mm de diámetro.

1 Chapa metálica para el reflector de 130 x 130mm.

1 Chapa metálica de 25 x 25mm.

1 Tubo de cobre con diámetro interno de 3.5mm y 50mm de longitud (En su defecto, Ver notas más adelante).

1 M de cable coaxial.

1 Conector tipo SMA.

Pistola de soldar de buena potencia.

Estaño para soldar.

Procedimiento:

Tome un pedazo de alambre de más o menos 120mm y haga 4 marcas de 29mmc/; luego corte en los segmentos indicados en la sigiente imagen.

Una vez cortados los segmentos deben doblarse en ángulo de 90º según se observa a continuación.

Al llegar a este punto debemos elaborar una pieza para soldar la antena. Los siguientes dibujos detallan paso a paso como hacerla:


Se elabora un reflector metálico de 113 x 113mm se le hace un hueco en el centro suficientemente grande para alojar la pieza arriba indicada. Una vez ensambladas las dos piezas se soldan las dos partes de la antena; una al vivo y la otra al tubo de cobre.

En el siguiente dibujo se muestra como debe quedar todo.

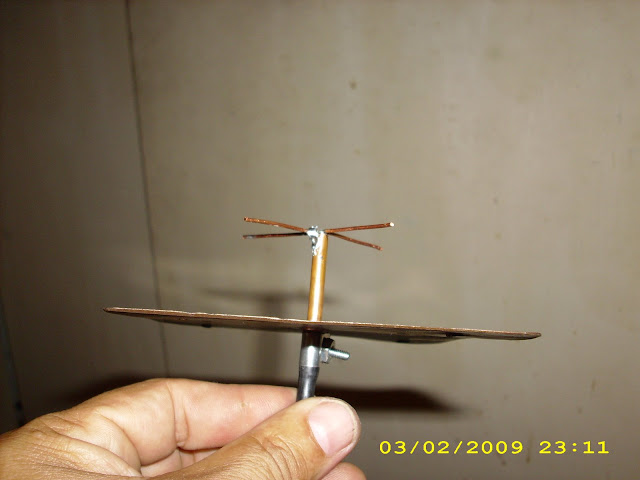

Fotografías de la antena:

Fácil de hacer y rendidora.

¿Quien se anima y nos cuenta los resultados que obtuvo?

Saludos,

Octavio Rossell Daal.
Administrador.
