Published by tache199 on 07 Jul 2008 at 10:49 pm
Como alimentar una biquad apropiadamente.
Buenas y saludos!
En post anteriores expliqué como elaborar de una alimentación de 50 Ohmios para una Biquad, http://tache.gnu.org.ve/?page_id=60. A continuación sugiero otro tipo de alimentación que si está debidamenrte elaborada puede suplir la anteriormente citada con excelentes resultados.
La elaboración es sencilla:
Materiales:
El reflector.
Conector tipo N hembra.
Tornillos (2 ó 4) con sus tuercas.
Alambre de cobre de 2 a 2.5mm de diámetro.
Herramientas:
Alicate.
Destornillador.
Cautín o pistola de soldar.
Estaño para soldadura.
Procedimiento:
Tome el reflector del tamaño apropiado para la biquad o antena que desea elaborar, establezca el centro y haga el hueco central para alojar el conector N. Con la guía del conector haga las perforaciones para alojar los tornillos de sujeción.

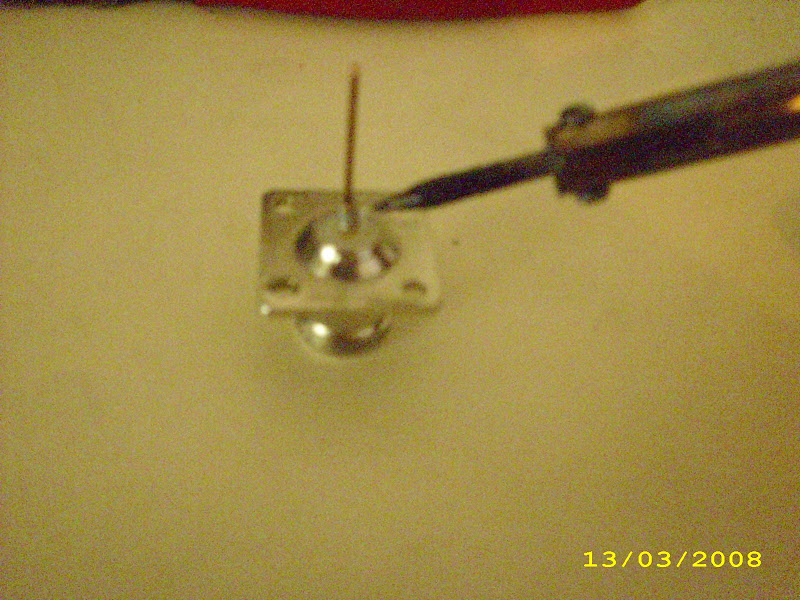

Solde al vástago central un pedazo de alambre de cobre unos 2mm más largo que la separación que usará.
Con la ayuda de un tornillo de los que usará, haga una pieza como ésta.
Una vez colocado el conector y los tornillos, fije a uno de éstos la pieza descrita anteriormente y deberá quedar así:
Una vez soldada la antena debe verse así:
Espero les sea de utilidad. Esta alimentación puede servir, por ejemplo, para cualquier biquad en todas sus modalidades o para la Dipolo X si es que tiene dificultad para elaborar otro tipo de alimentación más sofisticada.
Saludos,
Octavio Rossell Daal.
Administrador.
PARA VER VER MAS ANTENAS O IDEAS SOBRE ANTENAS WIFI: Haz clik aquí.
Darw21 on 30 Sep 2009 at 8:44 pm #
Hola estimado amigo mis felicitaciones por tus aportes en el diseño de las antenas wifi son muy interezantes me gustaria hacerte esta consulta el tipo de aliemntador que utilizas necesariamente tine que estar lo ma sparalelo posible pero tambien deben de tener la misma altura ?? espero tu respuesta un saludo y agradecimento de anemano
tache199 on 30 Sep 2009 at 10:19 pm #
Buenas y saludos Darw21!
Bienvenido al blog y gracias por participar.
Lo que comentad es correcto. A la misma altura y lo mas paralelo posible.
Saludos.
Darw21 on 22 Oct 2009 at 12:44 pm #
Muchas gracias por tu respuesta amigo un saludo y felicitaciones
Darw21 on 22 Oct 2009 at 12:47 pm #
Amigo este tipo de alimentador seria bueno aplicarlo en la alimentacion de una biquar de dos elementos pues tengo problemas para conseguir el tubo de cobre de 4.5mm que sugieres en el otro apartado de tu blog , espero tu respuesta un saludo buen dia
Darw21 on 22 Oct 2009 at 2:28 pm #
Otro detalle amigo tengo una doble biquar lo cual usa alimentador como este de este imagen http://s4.subirimagenes.com/fotos/previo/thump_3428257fr.jpg te pregunto si seria adeacuado este tipo de alimentador o tendria qeu desecharlos
http://s4.subirimagenes.com/fotos/previo/thump_3428273dar2.jpg
la relacion de diametros es esta D/d = 7/5 espero tu respuesta en esto amigo un saludo
tache199 on 22 Oct 2009 at 2:30 pm #
Buenas y saludos amigo.
Ese tipo de alimentación es útil para TODAS las antenas tipo cuadro (QUAD).
Puedes usarla sin problemas.
Saludos
tache199 on 22 Oct 2009 at 2:35 pm #
Buenas y saludos!
En la foto no se aprecia bien si se trata de un conector tipo N o tipo PL239. puedes enviar una más nítida?. tambiem serviría si envías la foto del conector macho porque puedo dedicir cuañ es.
Saludos
Darw21 on 22 Oct 2009 at 5:29 pm #
Hola amigo octavio gracias por tu respuesta bueno por el momento no cuento con una imagen mas nitida, te ofresco mis disculpas del caso lo que e conseguido la guia de esta doble biquar la cual esta alimentada con este conector en al guia dice conector hembra aereo para cable rg6(clasico conector de tv-cable) , bueno te describo en conector tiene en la parte inferior donde se conecta una entrada donde va el conector de cable (macho) en la parte superior donde se suelda la antena tiene un pedado de fierro y enroscado va otro fierresito el cual esta va doblado hacia arriba en este va soldado la otra parte de la antena (el revez de la doble biquar) , otro detalle que no estan a la misma altura :S y creoq que esto hace efecto segun lo que comentas mas arriba . Solo quisiera saber si este coenctor sirve para aliemnatador con cable rg58 ya que el original usan cable rg6 (lo cual tus comentarios en el blog no se debe de usar por la imdepancia y por ser multifilair bueno espero tu punto de vista amigo te agradesco de antema tu ayuda
tache199 on 22 Oct 2009 at 7:17 pm #
Buenas y saludos Darwin!
Revisando con una lupa la foto he llegado a la conclusíon de que ese conector es un pl239 que si bien tiene la impedancia adecuado 50 Ohmios, es usado principalmente para hf (10, 11, 15, 20, 40 y 80m) no está destinado para microondas. no obstante puede servirte si no tienes otro. (Tipo N)
En cuanto al rg6. NO SIRVE para Wifi. quien diga lo contrario es por dos razones: o porque no sabe o porque es quien lo vende.
Ese cable esta diseñado para tv. Busca en google cual son las aplicaciones de ese cable.
Finalmente recomiendo que sigas las instrucciones que te coloque arriba en las imágenes para que alimentes la biquad o doble biquad. Cualquier otra cosa diferente que hagas vas a alterar la eficiencia de la antena.
Espero que con las recomendaciones que te di elabores tu antena y ésta te de un buen rendimiento.
Despuésa que la hagas y la pruebes no olvides comentar los resultados.
Saludos.
renzo on 29 Jan 2010 at 11:05 pm #
hola como stan me lla mo renzo y gustaria saber como o que antena me conviene aser para captar wi-fi gratis en san luis..
yo tengo una notbook y una de las antenas primarias o reseptoras esta en a 1 km apoximadamente del barrio dende vivo yo…
me podrias dar la respuesta de alguna antena casera y algunos enlaces para poder ver como se ase
mi correo groso24@hotmail.com
saludos a todos y muy bueno el blog
astarteibz on 22 Apr 2010 at 4:03 pm #
Hola amigos,
Muchas gracias por esta valiosa información, Octavio. Estoy pensando en construir una biquad para montarla a una antena parabolica.
Tengo mis dudas de que funcione y el fundamento és porqué no sé que medidas utilizar para el reflector y la distancia entre los dobles del alambre que hace la biquad.
Si pudieras aconsejarme o orientarme te estaria muy agradecido.
Muchas gracias de nuevo. Tomo nota
Un saludo
astarteibz
Foxthunder on 26 Apr 2010 at 1:21 pm #
Revisando las antenas que tienes listadas me intereso mucho de la de Biquad Feed, ahora bien segun la web del Autor no necesita conecto Tipo N pero si quisiera usar este conector y cable coaxial de rg58 la conexion con el cable quedaria como esta biquad que presentas colocando el pigtail lo mas paralelo o se tendria que soldar como se hace en la feed, si es asi como seria, y si soy novato en el asunto, te agradeceria la informacion, Saludos des México…
tache199 on 26 Apr 2010 at 6:21 pm #
Foxthunder!
Bienvenido al blog. Si usas un conector, entonces hazlo tal y como se indica en las imágenes que están en esta misma página.
Saludos.
tache199 on 26 Apr 2010 at 6:37 pm #
astarteibz!
Bienvenido.
La medida estandar del reflector para una biquad es 110 x110 mm.
Cada parte del rombo debe medir 30.5mm tomada desde el centro del doblés. (Centro del alambre)
Saludos
tache199 on 26 Apr 2010 at 6:59 pm #
Renzo!
Te recomiendo que elabores la TDJ 13dbi. es una antena excelente y fácil de hacer.
Saludos.
